ZH6-B100/3-690/4P過電壓保護器 - 邦華電氣廠家直供
閱讀次數:30 發布時間:2026-03-26

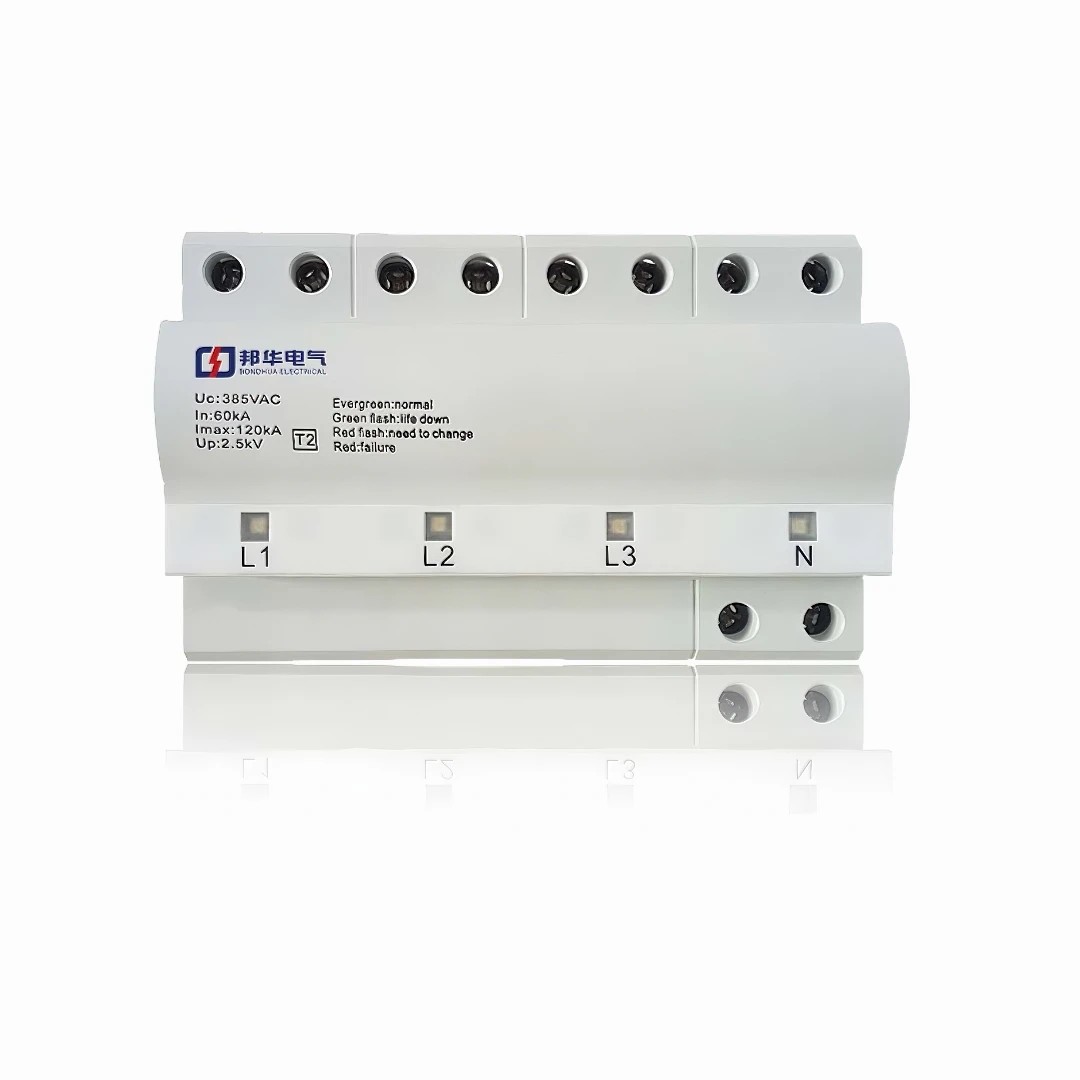

ZH6-B100/3-690/4P過電壓保護器—— 您的高壓配電系統防過壓核心屏障
一、ZH6-B100/3-690/4P過電壓保護器詳細概述:
ZH6-B100/3-690/4P過電壓保護器,專為解決您在高壓配電場景中遇到的雷擊過電壓、操作過電壓、電網波動等問題而生,直擊設備損壞、生產線停機、項目驗收受阻等核心痛點。我們針對該型號做了專項工況優化,采用多層循環疊加技術,既兼顧快速響應的優勢,又提升通流容量,無論是極端雷擊環境下的大電流泄放,還是日常配電系統的操作過電壓抑制,都能穩定響應、精準防護,避免您的高壓設備因過電壓沖擊出現故障,大幅降低設備維護成本與停機損失。

本型號ZH6-B100/3-690/4P過電壓保護器,是邦華電氣深耕電氣防護領域十余年的匠心之作,全系列產品均通過國家權威機構型式試驗,每一臺產品出廠前均經過全項性能檢測,確保符合您項目的驗收規范與設計要求。邦華電氣提供完整的資質文件、專業選型指導與完善售后技術支持,從采購前的參數匹配,到安裝后的調試維護,全流程一對一服務,讓您采購省心、使用放心,無需擔心資質不符、選型不當等問題。
針對您的高壓配電特殊工況需求,ZH6-B100/3-690/4P過電壓保護器做了專項優化,適配690V三相交流系統,可直接對接多種配電制式,無需額外改造即可安裝使用,大幅縮短您的項目施工周期,適配風電、煤礦、工業高壓等復雜場景的防護需求。

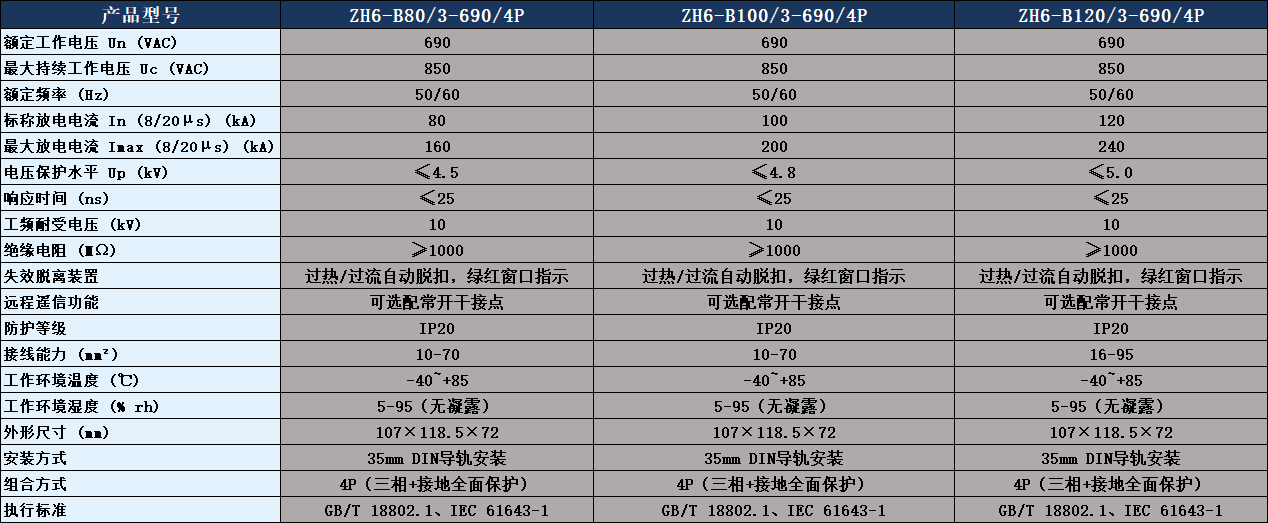

二、ZH6-B100/3-690/4P過電壓保護器核心技術參數表:

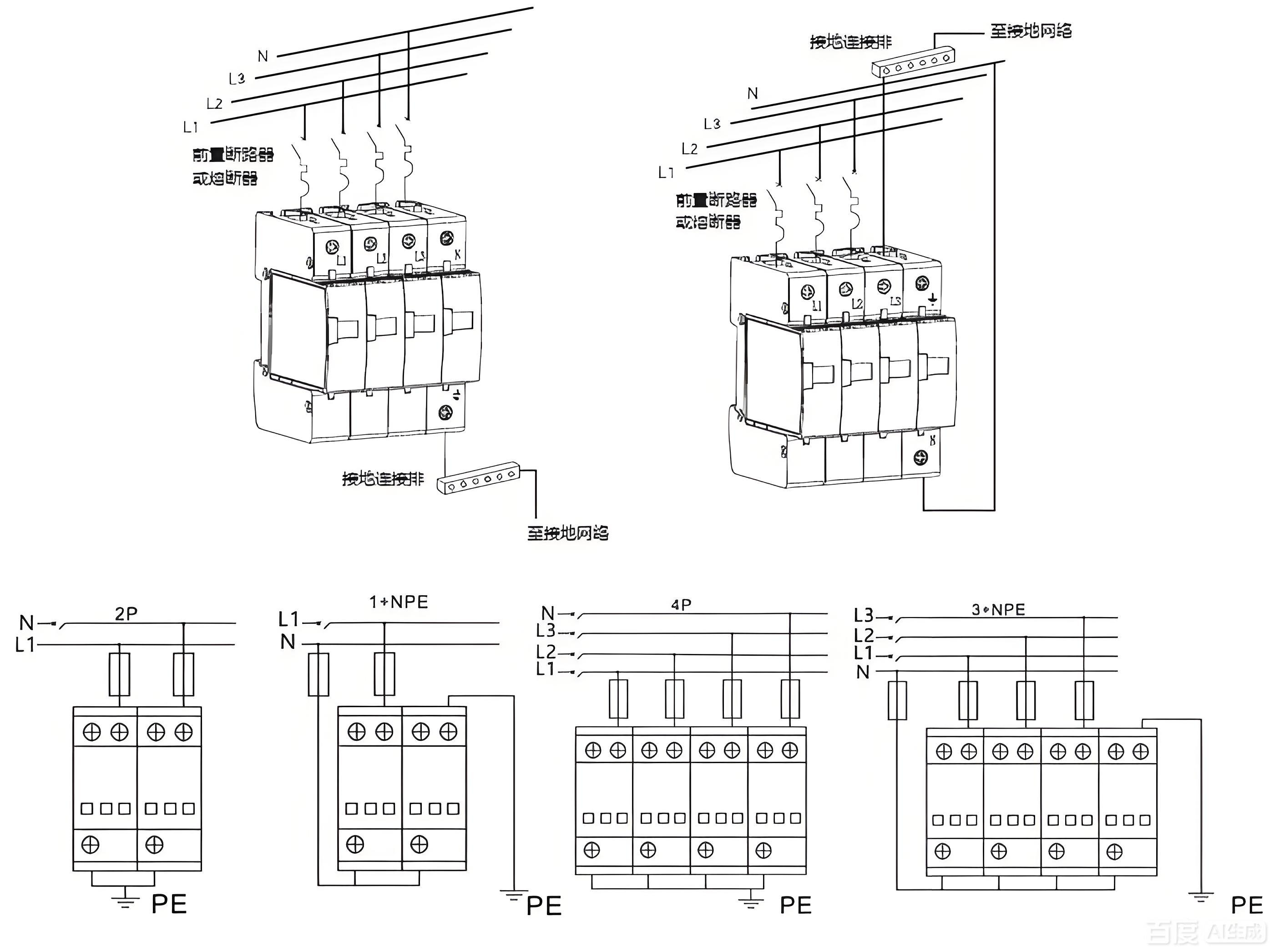

三、ZH6-B100/3-690/4P過電壓保護器尺寸圖及接線圖:

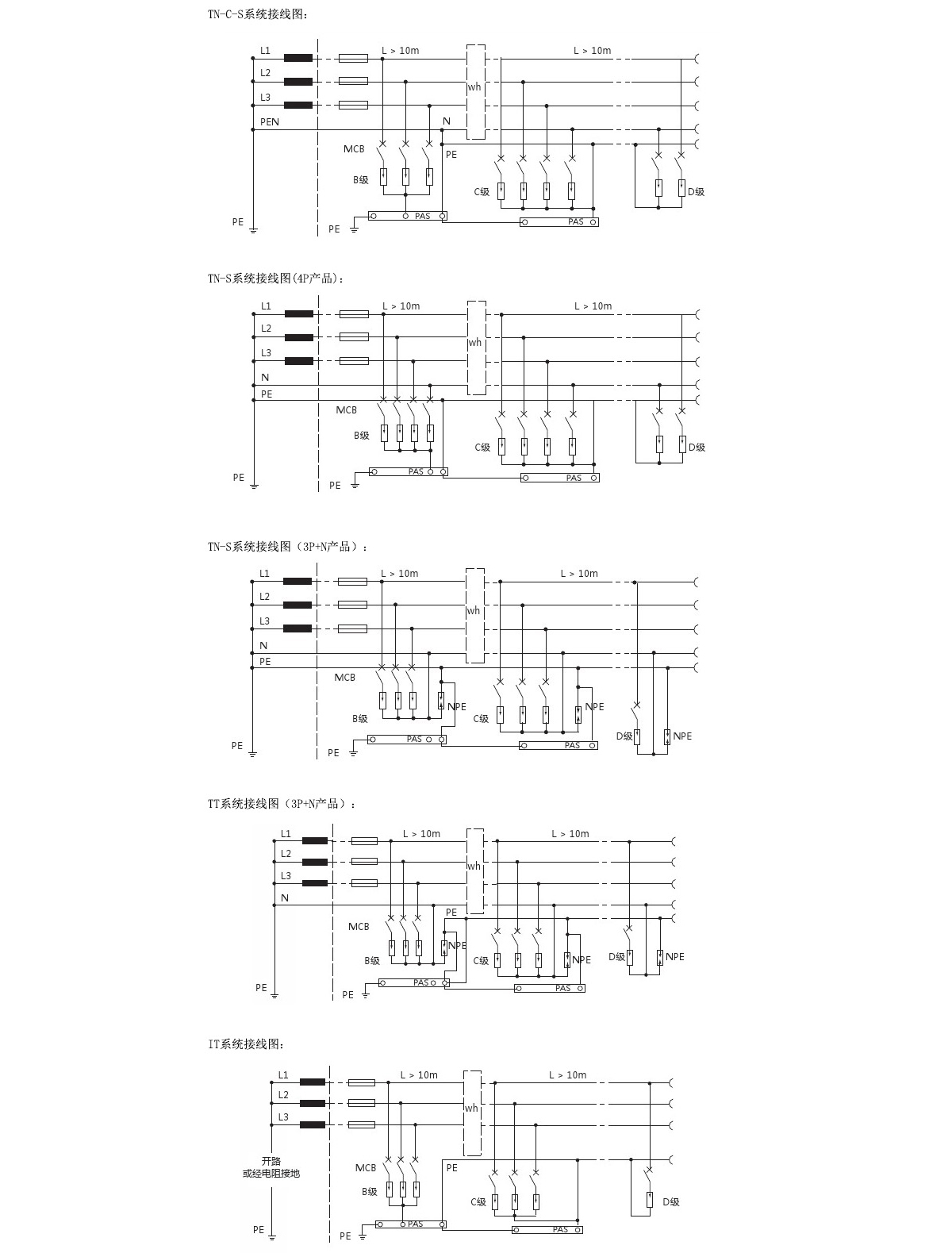

四、系統接線圖:

核心安裝規范:
1. 本產品需安裝在高壓配電箱/控制柜進線端,采用35mm標準導軌安裝,安裝時需確保接線牢固,接觸良好,避免松動導致接觸不良影響防護效果。
2. 接線線徑需符合國標規范,因本產品最大放電電流達100kA,相線接線線徑≥10mm2,接地線線徑≥16mm2,確保電流順利泄放。
3. 產品接地線需短而直,長度不宜超過0.5米,降低引線電感對保護水平的影響,確保過電壓防護效果達到設計標準。
4. 產品安裝時需預留足夠的散熱空間,避免與發熱設備緊鄰安裝,同時遠離易燃易爆物品,確保產品長期穩定運行,延長使用壽命。
5. 安裝完成后,需檢查故障指示窗口狀態,確保產品處于正常工作狀態,方可投入使用;定期檢查接線牢固性與指示狀態,及時處理異常情況。
五:ZH6-B100/3-690/4P過電壓保護器核心優勢與特點:
1. 精準參數適配,契合高壓工況需求:690V額定電壓、100kA最大放電電流,搭配690V特制芯片,確保動作電壓及通流一致性優越,完全貼合高壓配電項目設計圖紙要求,無需修改設計方案即可直接采購使用,避免您因參數不符出現項目驗收不通過的問題。
2. 雙重防護設計,守護設備安全無憂:采用多層循環疊加技術,兼顧壓敏元件無續流、響應速度快的優勢,同時克服通流容量不足的問題,納秒級快速響應,可有效泄放雷擊及操作過電壓產生的大電流,將電壓限制在安全范圍,全方位保護您的高壓變頻器、變壓器、PLC等精密電氣設備不受損壞;內置熱熔脫扣裝置,故障時自動切斷回路,避免設備故障擴大。
3. 嚴苛品控合規,資質齊全驗收無憂:邦華電氣自主研發生產,核心元器件選用優質品牌,每一臺ZH6-B100/3-690/4P過電壓保護器均經過多道出廠檢測,通過國家權威機構認證,具備完整的型式試驗報告、產品合格證等資質文件,完全滿足建筑、工業、新能源等各類高壓項目的驗收要求,讓您項目驗收全程無憂。
4. 便捷安裝維護,降低綜合成本:采用35mm標準導軌安裝設計,體積緊湊,適配各類高壓配電箱、控制柜安裝空間,無需專業工具即可快速安裝;自帶LED故障指示窗口,正常/故障狀態一目了然,無需拆卸即可快速判斷產品狀態,模塊化設計便于后期更換,大幅降低您的安裝施工與后期維護成本。
5. 廠家直供保障,高性價比之選:邦華電氣源頭廠家直供,無中間商賺差價,支持小批量試樣與大批量集采,批量采購可享專屬階梯優惠;常規規格現貨充足,下單后24小時內即可發貨,縮短您的采購周期,讓您在保障產品品質的同時,進一步降低采購成本。
六、ZH6-B100/3-690/4P過電壓保護器適配應用場景:
1. 風電系統場景:適配風電場的箱變低壓側、風機變流器、機艙配電系統,可有效防護雷擊過電壓、操作過電壓對風電設備的損壞,適配690V風電專用配電系統,確保風機穩定運行,避免因設備故障導致的風電停機損失,適配各類陸上、海上風電場項目。
2. 煤礦行業場景:可作為煤礦專用過電壓保護器,應用于煤礦井下配電系統、地面控制室、通風設備、排水設備的高壓配電端,具備良好的防腐蝕、抗潮濕性能,可有效防護電網波動與雷擊過電壓,保障煤礦生產設備安全穩定運行,符合煤礦行業電氣安全規范。
3. 工業高壓場景:適配機械制造、化工、冶金、建材等行業的高壓配電系統,如工廠高壓生產線、高壓變頻器前端、大型電機控制回路等,防護操作過電壓與雷擊浪涌,避免精密高壓設備損壞,確保生產線連續運行,降低設備維護成本與停機損失。
4. 新能源配套場景:適配光伏電站升壓站、儲能系統高壓配電端、充電樁高壓側等新能源項目,可有效防護新能源系統運行過程中產生的過電壓,適配690V高壓配電制式,保障新能源設備穩定運行,助力新能源項目順利驗收與長期運營。
5. 市政與公共設施場景:應用于城市軌道交通高壓配電系統、市政高壓照明、大型場館(體育館、會展中心)高壓配電端、污水處理廠高壓設備等,防護雷擊與電網波動引發的過電壓,保障公共設施正常運行,提升電氣系統安全等級。
6. 高層建筑高壓場景:適配超高層建筑的高壓配電房、電梯機房高壓配電端、消防系統高壓回路等,可有效防護雷擊過電壓與操作過電壓,保障高層建筑電氣設備安全,避免因設備故障影響居民生活與建筑安全。

七、常見問題解答:
1. 問:ZH6-B100/3-690/4P過電壓保護器適配什么電壓等級?適用于什么位置?
答:ZH6-B100/3-690/4P過電壓保護器專為AC690V三相交流系統設計,適用于高壓配電系統進線端,可作為一級或二級過電壓防護,適配風電、煤礦、工業高壓等多種場景,可直接匹配您的項目設計圖紙要求。
2. 問:采購ZH6-B100/3-690/4P過電壓保護器,邦華電氣是否提供型式試驗報告和驗收資質?
答:可以。邦華電氣為每一筆訂單都提供ZH6-B100/3-690/4P過電壓保護器對應的完整型式試驗報告、產品合格證等全套資質文件,完全滿足您的項目驗收要求,您可在采購時直接向客服索要。
3. 問:質保周期是多久?出現故障怎么辦?
答:本型號過電壓保護器質保周期為2年(邦華電氣官方質保),質保期內出現非人為損壞的產品質量問題,我們免費為您更換新品,同時提供24小時技術支持,快速解決您的使用難題。
4. 問:ZH6-B100/3-690/4P過電壓保護器有沒有現貨?下單后多久可以發貨?
答:該型號為邦華電氣常規主力型號,常備大量現貨,常規訂單下單后24小時內即可發貨,大批量集采訂單可提前與我們溝通,優先排單生產,保障您的項目工期不受影響。
5. 問:ZH6-B100/3-690/4P過電壓保護器可以用于直流系統嗎?
答:不可以。本型號為交流型過電壓保護器,專為690V三相交流系統設計,不可用于直流系統,如需直流專用過電壓保護器,可聯系邦華電氣客服,我們為您推薦對應適配型號。
6. 問:該型號產品是否支持定制化調整?
答:支持。邦華電氣可根據您的具體項目需求,對ZH6-B100/3-690/4P過電壓保護器的參數、外殼材質等進行定制化調整,定制周期7-10個工作日,確保產品完美適配您的工況需求。
如果您正在為項目采購ZH6-B100/3-690/4P過電壓保護器,或是需要匹配對應參數的高壓防護產品,歡迎隨時聯系邦華電氣,我們可為您提供免費的選型指導、參數核對與報價服務,全系列產品資質齊全、現貨充足、支持定制,邦華電氣深耕電氣防護十余年,廠家直供、售后完善,為您的高壓電氣系統提供全周期的可靠防護,讓您采購無憂、使用安心。
