符合標準：GB14287.1-2014;GB14287.2-2014;GB14287.3-2014

通過國家消防電子產品質量監督檢驗中心認證

污染等級：Ⅲ級

工作溫度：-10°C to +40°C

獲得消防產品認證證書并通過EMC電磁兼容性測試

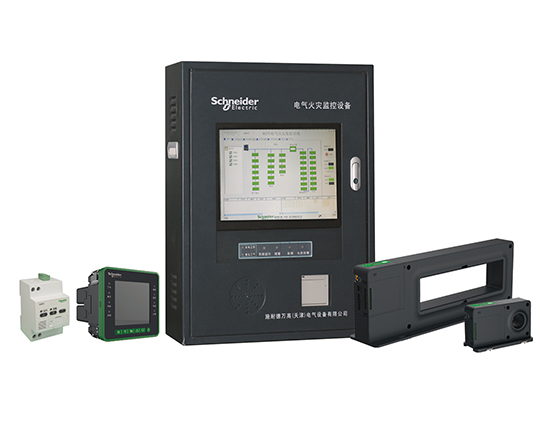

電氣火災監控設備 WEFPS-B

組合式電氣火災監控探測器 WEFD-SN

組合式電氣火災監控探測器 WEFPT

電氣火災監控設備 WEFPS-B5

組合式電氣火災監控探測器 WEFD-LD

電氣火災監控設備 WEFDS-BC

電氣火災監控設備 WEFDS-G

電氣火災監控設備 WEFDS-B-U

電氣火災監控系統

　　>可對剩余電流、溫度、過電流進行監測

　　>精度高，等級為0.5級

　　>全數字化通訊，保證傳輸精度

　　>人性化軟件界面，更易操作

　　>采用觸屏方式控制，使用更加便捷

WAFD故障電弧探測器

產品描述：

符合標準：GB 14287.4-2014

污染等級：Ⅲ級

工作溫度：-10°C to +40°C

故障電弧探測器

　>精準判別故障電弧和工作電弧

　>更安全，降低由故障電弧帶來的安全隱患

　>靈活，全方位智能監控

剩余電流電氣火災監測系統的工作原理：剩余電流互感器檢測被測電路中的泄漏電liu，并將信號傳輸給探測器。探測器發出聲光報警，同時通過系統總線信號傳送到系統主機，提示發生泄漏。主機具有自動記錄、保存報警點、時間、類型等功能

（1）消防剩余電流額定剩余動作（報警）電流值為500mA。

（2） 當電源線泄漏電liu為500mA時，應設置在下一級配電柜（箱）內。當設備供電線路泄漏電liu為500mA時，剩余電流的額定動作（報警）電流值可適當增大。當估計結果超過500mA時，應合理劃分報警系統的電路。

（3） 必須嚴格區分N線和PE線，相線和N線應穿過變壓器。穿過變壓器的N線不得用作PE線，設備外露的可接觸導線不得重復接地；PE線不得穿過變壓器。

現場排查：

（1）回路校驗：根據報警信息和電氣圖紙，初步確定報警所在配電箱/柜的位置及下回路的負荷。

（2） 檢查柜內有無泄漏電liu；三相變壓器安裝后，檢查柜內有無泄漏電liu。

（3） 確定漏電超標位置：用三相四線同一位置的鉗形電流表和變壓器讀取漏電電流值；下一級分流器逐個退出，采用比較排除法最終確定漏電回路的最后一級。在確定泄漏電liu過大的電路后，該電路的電氣設備將逐個推出，產生泄漏電liu的電氣設備電路采用比較排除法確定。

（4） 根據調查結果，進行了原因分析和整改。

主要原因有：

（1）n線與PE線嚴格區分，如零地混合接地；

（2）n線接線錯誤，如過線、反交、反復穿變；

（3）PE線接線錯誤，如誤通過變壓器。

處理方法：檢查相應回路的零線、PE線，重新布置回路。
