CTK160302 漏電火災互感器CT117103
閱讀次數：1427 發布時間：2020-08-20

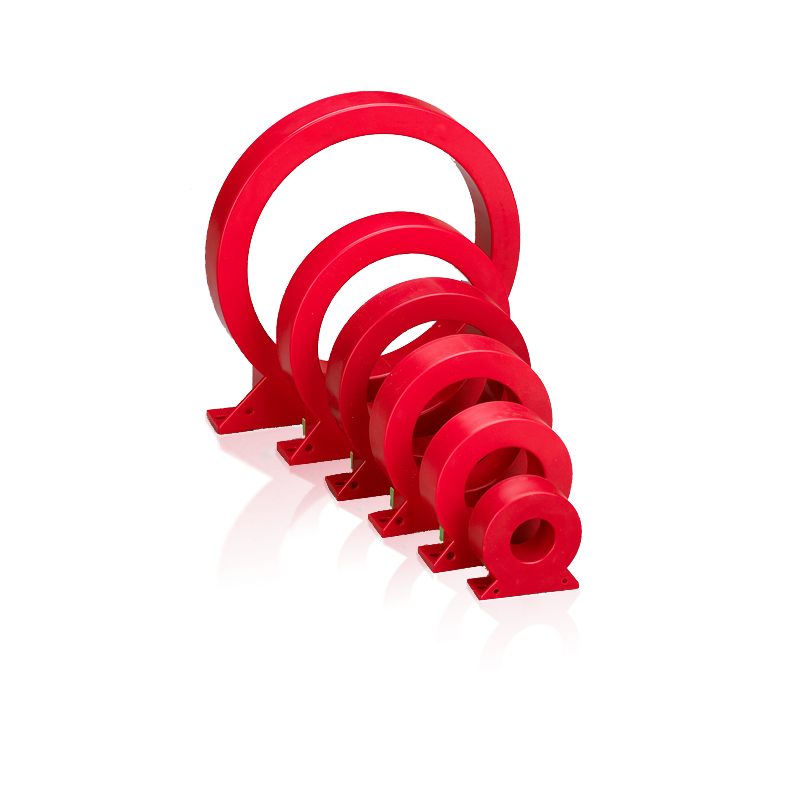

多種口徑可選開式剩余電流互感器
1）線性好，高靈敏度2）超平衡特性，使產品虛警率低，安裝方便
3）適用于各種額定電流回路檢測
技術參數:
檢測對象：剩余電流
檢測范圍：0～1000mA
匝數比：2000:1
精度等級：0.5級
執行標準：GB 14287.2-2014
使用環境：溫度:-12℃～+45℃
濕度:≤90%RH無凝露
外形尺寸參數：
互感器型號 | 主回路額定工作電流 | 外形尺寸（mm） （L×W×H） | 內徑尺寸（mm） | 穿線類型 |
CTK517003 | 63A | 64×23×57 | φ20 | 線纜 |
CTK517203 | 100A | 98×37×86.5 | φ46 | 線纜 |
CTK517303 | 250A | 124×37×105.5 | φ65 | 線纜 |
CTK517403 | 315A | 140×41×130.5 | φ80 | 線纜 |
多口徑可選過線電流互感器
1）用于檢測供電線路上的電流
2）靈敏度高，性能穩定，響應速度快
外形尺寸參數：
互感器型號 | 一次額定電流 | 二次額定電流 | 外形尺寸（mm） （L×W×H） | 內徑尺寸（mm） | 穿線類型 |
CT123322 | 63A | 0.5mA | 30×18×40 | Φ10 | 閉口式 |
CT117103 | 100A | 0.5mA | 76×25×67 | Φ30 | 閉口式 |
CT117203 | 300A | 0.5mA | 98×28×86 | Φ46 | 閉口式 |
CT117303 | 600A | 0.5mA | 124×28×105 | Φ65 | 閉口式 |
CT553203 | 100A | 0.5mA | 132×34×112 | φ46 | 開口式 |
CT553303 | 400A | 0.5mA | 154×34×134 | φ65.5 | 開口式 |
CT553403 | 800A | 0.5mA | 176×37×148 | φ80 | 開口式 |
CTK160302 | 63A | 0.5mA | 29.5×26.5×43 | Φ10 | 開口式 |
CTK160402 | 100A | 0.5mA | 36.6×39×53.5 | Φ16 | 開口式 |
CTK160502 | 200A | 0.5mA | 50.8×47×70.5 | Φ24 | 開口式 |
CTK160602 | 400A | 0.5mA | 66×51×83.5 | Φ35 | 開口式 |
