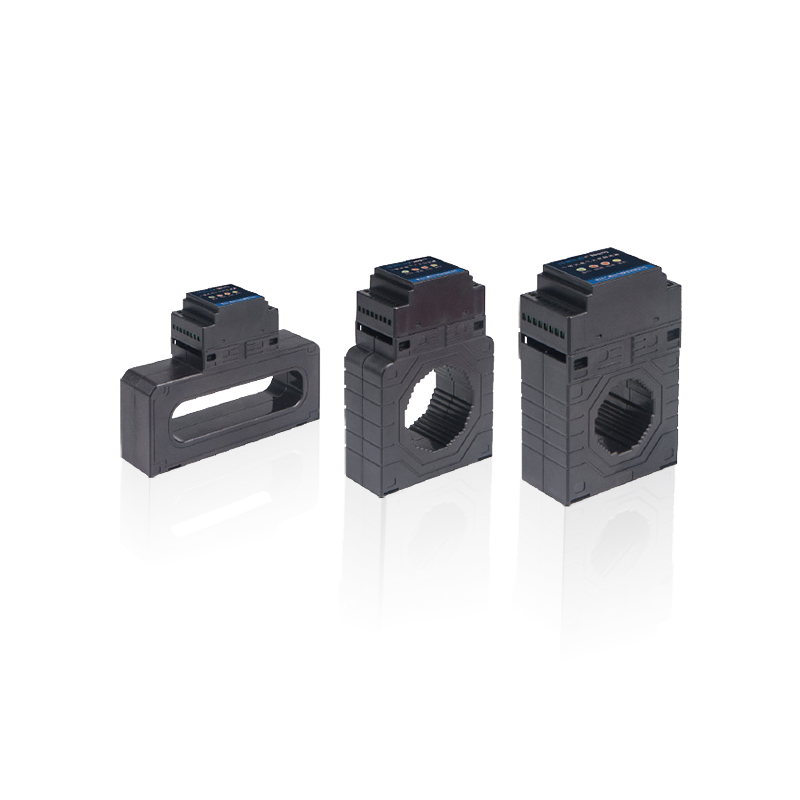

TE3300系列一體式電氣火災檢測探測器
閱讀次數:1849 發布時間:2020-08-20

TE3300系列組合式電氣火災檢測探測器(以下簡稱探測器)是一種具有液晶顯示、信號采集和處理功能的探測器。可檢測一路剩余電流和三路溫度,采集的實時數據信息可傳輸至相應的電氣火災檢測設備集中顯示,從而有效地預警火災的發生。產品說明:te3300系列組合式電氣火災檢測探測器的設計、制造和檢驗標準符合GB 14287.2——2014和GB 14287.3——2014。
特點:
1)集顯示、監控等功能于一體。
2) 它支持同時檢測一路剩余電流和三路溫度。
3) 它可以實時檢測傳感器的工作狀態,并將工作狀態上傳到電氣火災檢測設備上。
4) 低功耗設計,無極性雙總線,通訊電源一體化。
5) 采用傅立葉算法濾除諧波干擾,提高產品抗干擾能力,減少虛警。
6) 模塊化設計,維護方便。
技術參數:
檢測對象:剩余電流、溫度
檢測范圍:剩余電流:20mA~1000mA 溫 度:0℃~145℃
報警范圍:剩余電流:30mA~1000mA 溫 度:45℃~140℃
通訊方式:無極性二總線
通訊距離:≤1000m(NH-RVS 2×1.5mm2)
額定電壓:DC24V(總線供電)
功 耗:≤50mW
使用環境:溫度:-10℃~+55℃ 相對濕度:≤95%RH(不凝露)
安裝方式:面板安裝
配接監控設備:TE3004電氣火災監控設備、TE3001電氣火災監控設備
符合標準:GB 14287.2-2014、GB 14287.3-2014
產品型號列表:
探測器型號 | 主回路額定工作電流 | 開孔尺寸(單位:mm) | 外型尺寸(單位:mm) | 類型 |
TE3300/100 | 100A | Φ46 | 100.5×33.0×119.5 | 線纜型 |
TE3300/160 | 160A | Φ46 | 100.5×33.0×119.5 | 線纜型 |
TE3300/250 | 250A | Φ65 | 122.0×33.0×145.5 | 線纜型 |
TE3300/800 | 800A | Φ100 | 172.0×36.0×187.5 | 線纜型 |
TE3300/100F | 100A | 112×25 | 164.0×33.0×102.5 | 銅排型 |
TE3300/250F | 250A | 142×35 | 198.5×33.0×116.5 | 銅排型 |
TE3300/400F | 400A | 192.5×40 | 257.5×33.0×125.5 | 銅排型 |
TE3300/630F | 630A | 232×45 | 298.0×33.0×132.5 | 銅排型 |
TE3300/1000F | 1000A | 300×60 | 388.0×45.0×165.5 | 銅排型 |
