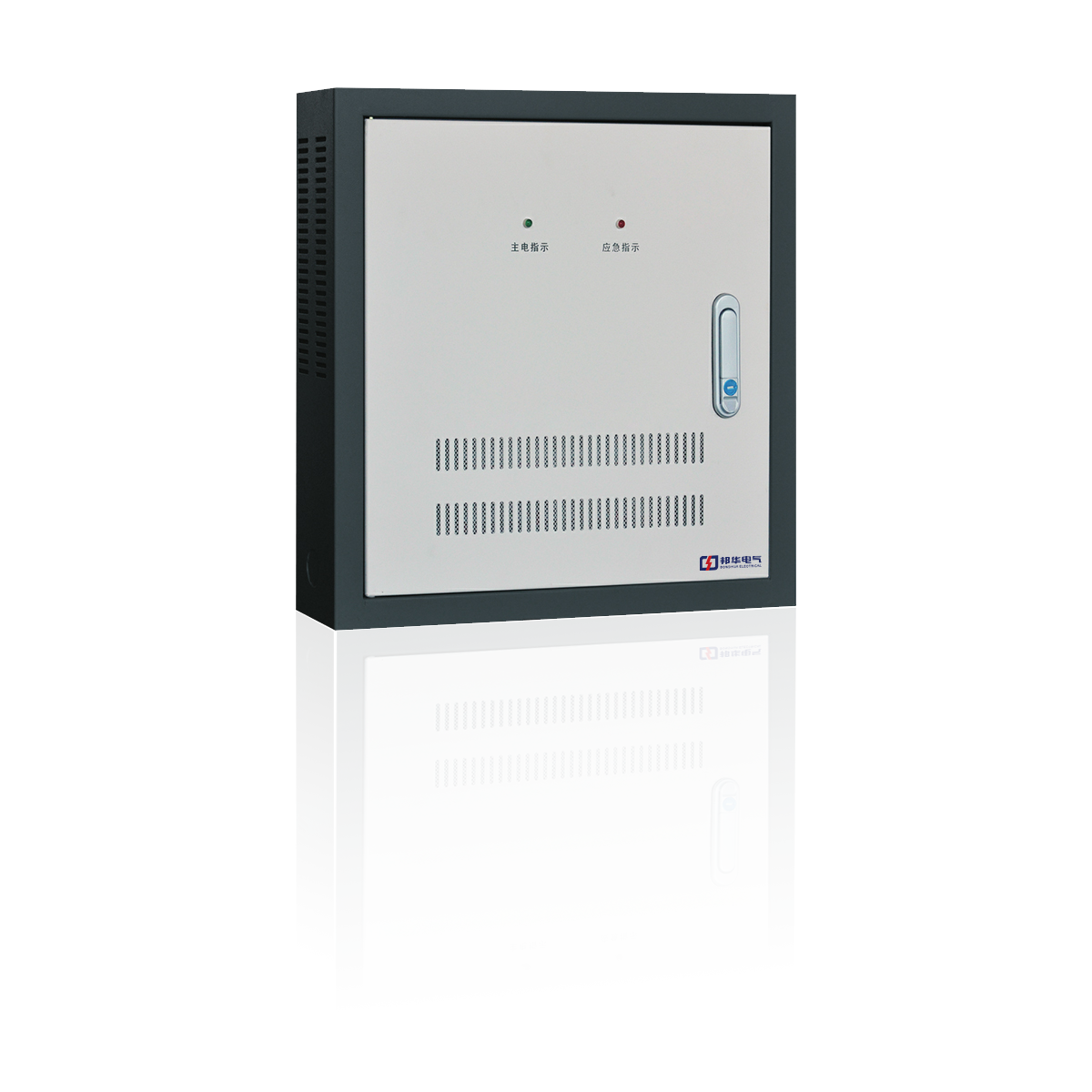

SZ-FP-0.8KVA概述

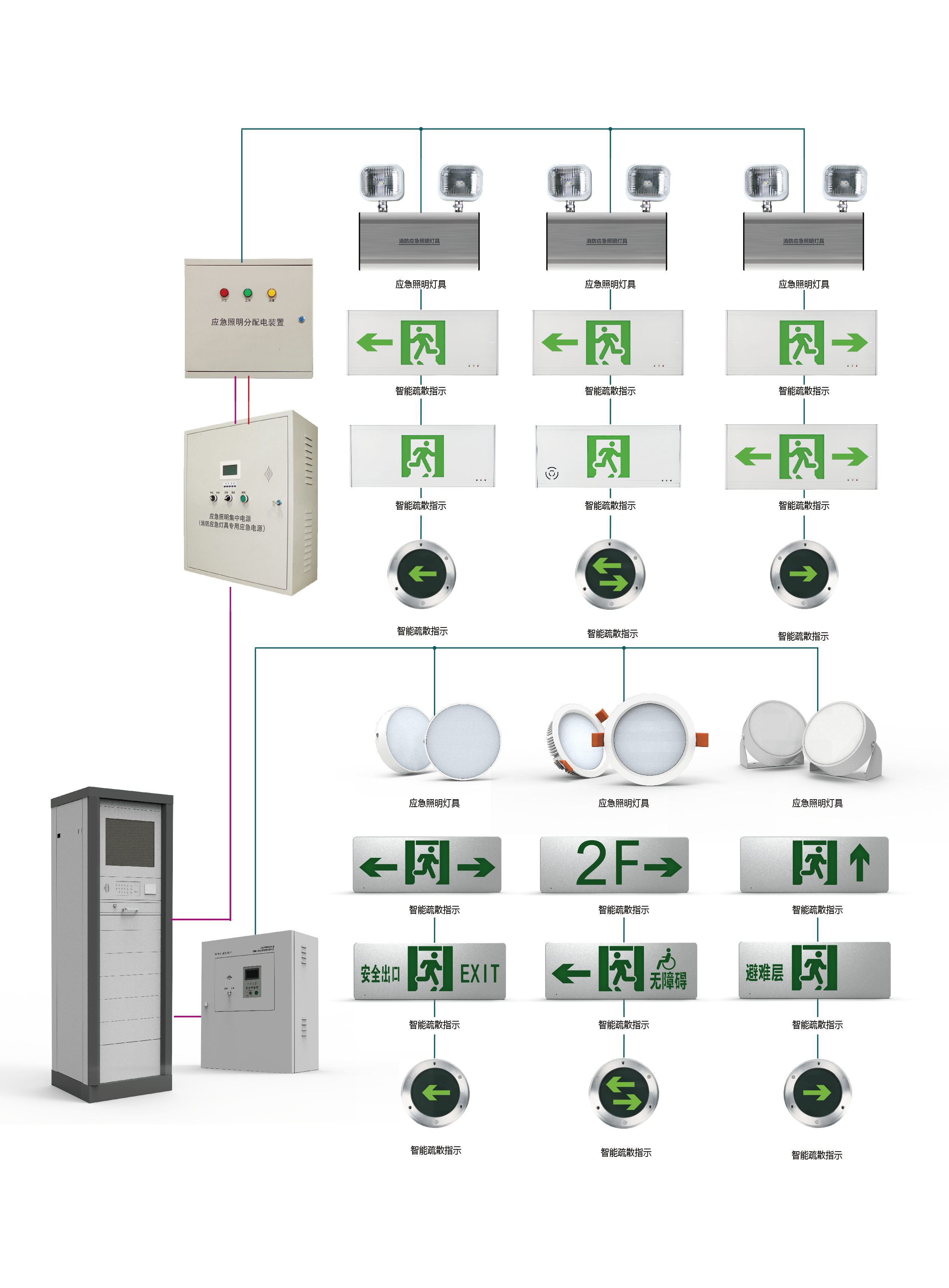

SZ-FP-0.8KVA型應急照明分配電裝置(以下簡稱分配電裝置) 與SZ-BLJC系列集中電源集中控制型消防應急標志燈具和SZ-ZFJC 系列集中電源集中控制型消防應急照明燈具配套使用,與SZ-C-100W應急照明控制器通訊并通過SZ-D-7.5KVA消防應急燈具專用應急電源供電完成正常疏散指示和緊急預案疏散指示。本產品適用于賓館、 酒店、寫字樓、車站、學校、醫院、銀行、圖書館等人員密集場所。

SZ-FP-0.8KVA特點

本分配電裝置采用兩路供電，主電與應急電源自動切換;配有工作狀態指示燈，正常市電，應急，故障報警;在正常及應急狀態，輸出電壓均為DC24V,輸出回路為4路或8路,分配電器總?cè)萘?.8KVA。與SZ-C應急照明控制器配合，實時對燈具狀態監控與故障報警。

技術特性

1.輸入電壓等級:正常狀態AC220V、應急狀態DC216V

2.輸出電壓等級: DC24V

3.輸出最大功率: 0.8kVA (8路)

4.重量: 30kg

5.回路輸出線制:電源采用有極性二線制連接;通信采用有極性二線制連接

6.外形尺寸: 800X 593X 180 (HX WXD單位mm)

7.殼體顏色:沙文灰

8.執行標準: GB17945-2010防護等級: IP30

9.分配電裝置安裝參考高度:距離地面1500mm;采用膨脹螺絲固 定，上下均預留出線孔

注意事項

1安裝需在施工結束，地面上無建筑泥土、裝修墻壁粉刷無液體 掉落。防止以上情況損壞設備。

2如果需要重新開孔，請把上、下、蓋板拆下來開孔，以防在上面直接開孔時由鐵屑落入內部模塊，導致模塊內部短路。

SZ-FP-0.8KVA層布線要求

設備層通訊線是指應急照明控制器與分配電裝置之間的通信連接 線。宜選用截面積≥1.5平方毫米的雙絞線。

連接線路的長度應以總導線<800m為限，超過應增大導線的線徑。

設備層通訊線鋪設要求

不同系統、不同電壓等級、不同電流類別的線路，不應穿在同- - 管內或線槽孔內。導線在關內或線槽孔內，不應有接頭或扭結。導線 的接頭，應在接線盒內焊接或用端子連接。設備層通信線鋪設可采用

以下兩種方式:

(1)采用普通雙絞線，單獨穿鋼管敷設。

(2)采用屏蔽雙絞線，屏蔽層單端接地;通訊線可以穿弱電橋架鋪設，嚴禁敷設到強電線槽。

常見故障及維修

8.1應急支路輸出故障:檢查相應分配電裝置回路控制單元相應斷路器是否正常。

8.2回路通訊故障:檢查相應分配電裝置回路板與控制器連線是否良好，輸出是否正常。

維護保養

9.1在安裝前應妥善保管，并采取防塵、防潮、防腐蝕的措施。

9.2定期檢查分配電裝置與應急照明控制器及燈具的通訊是否正常，如有異常須及時排除。若無法排除，應聯系生產廠家。

9.3定期查看歷史記錄，出現問題及時解決。
