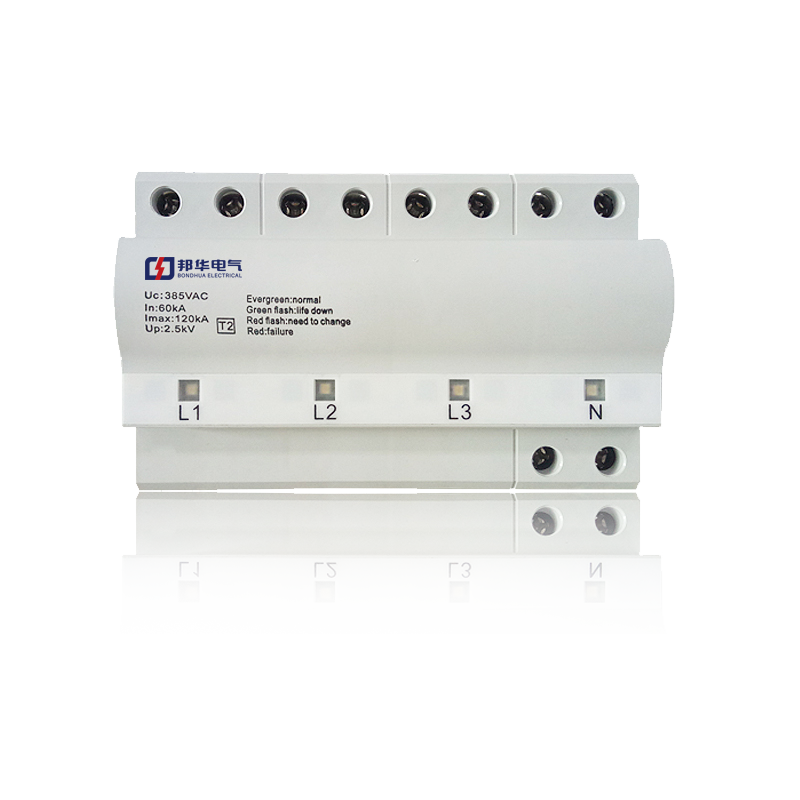

ZGG15-385(3+1)Tr 模塊SPD防雷器
閱讀次數：1182 發布時間：2020-08-18
西安邦華電氣工程有限公司專業生產：ZGG15-385系列浪涌保護器，ZGG15系列浪涌沖擊電流大，ZGG15系列浪涌極限電壓低，ZGG15系列浪涌高滅弧，ZGG15系列浪涌軍工品質！十五年專注ZGG15系列浪涌保護器。歡迎您來電咨詢！
概述
ZGG15-385(3+1)Tr 型電源模塊浪涌保護器是用于第一級的電源模塊浪涌保護器，由壓敏電阻型電源模塊和氣體放電管型電源模塊組成，分別用于L-N、N-PE的保護。該電源模塊浪涌保護器應用于低壓交流配電系統，并聯在交流供電電源與系統設備之間，防護外界（雷擊、電磁輻射干擾等）或系統內部（系統拉合閘效應、感應及容性負載的啟動和停止等）引起的浪涌脈沖及瞬間過電壓對設備的損壞。
技術指標
| 保護模式 | L-N | N-PE |
| 最大持續運行電壓 Uc | 385 V | 255 V |
| 標稱放電電流In(8/20μs) | 30 kA | 100 kA |
| 沖擊放電電流Iimp(10/350μs) | 15 kA | 60 kA |
| 電壓保護水平 Up | 2.1 kV | 2.5 kV |
| 額定斷開續流值 Ifi | / | 100 Arms |
| 外殼防護等級(IP代碼) | IP 20 | |
| 應用系統 | TN、TT | |
| 安裝形式 | 35 mm標準導軌 | |
執行標準
IEC 61643-1:2005 低壓電涌保護器（SPD）第1部分：低壓配電系統的電涌保護器性能要求和試驗方法
GB 18802.1-2011 低壓電涌保護器（SPD）第1部分：低壓配電系統的電涌保護器性能要求和試驗方法
YD/T 1235.1-2002 通信局（站）低壓配電系統用電涌保護器技術要求
YD/T 1235.2-2002 通信局（站）低壓配電系統用電涌保護器測試方法
概述
ZGGF15-275(3+1)Y電源模塊浪涌保護器采用特殊非金屬材料制成，應用疊層放電技術全密封設計，具有沖擊放電電流大，極限電壓低，無電弧外泄，無漏電電流，高電流滅火能力等特點，標準35mm導軌安裝，接線方便。適用于各種電網制式（TN，TT和IT），用于主電源系統，以保護設備免受直接雷擊或雷電感應的影響。
技術指標
| 產品型號 | ZGGF15-275 (3+1) Y | |
| SPD按照 IEC 61643-11 | ClassⅠ | |
| SPD按照 EN 61643-11 | Type 1 | |
| 標稱工作電壓 Uo | 230V /400V | |
| 最大持續運行電壓 UC | 275V (L-N); 255V (N-PE) | |
| 工作頻率 | 50/60Hz | |
| 標稱放電電流 In (8/20μs) | L-N | 15kA |
| N-PE | 60kA | |
| 沖擊放電電流 Iimp (10/350μs) | L-N | 15kA |
| N-PE | 60kA | |
| 電壓保護水平 Up | L-N | ≤2.5kV |
| N-PE | ≤1.5kV | |
| 泄漏電流 | ≤3mA | |
| 續流遮斷能力 If | 6kArms (L-N); 1kArms (N-PE) | |
| 保護模式 | L-N, N-PE | |
| 短路耐受能力 | 3kA | |
| 暫態過電壓試驗值TOV (低壓系統) UT (L-N) | 440V, 5s | |
| 暫態過電壓試驗值TOV (高/中壓系統) UT (N-PE) | 1200V, 200ms | |
| 應用系統 | TT, TN-S | |
| 防護等級 | IP20 | |
