CTR-100N-690/4P避雷器 —— 高壓配電系統浪涌防護標桿

在建筑、工業、電力、軌道交通、大型交通樞紐等各類行業的電氣系統中，雷電過電壓、瞬時浪涌等突發情況極易損壞電氣設備、引發系統故障，甚至造成安全隱患，嚴重影響生產運營效率并增加維護成本。CTR-100N-690/4P避雷器作為邦華電氣核心防雷產品之一，屬于高性能浪涌保護器（SPD）范疇，核心作用是快速泄放雷電過電壓、抑制瞬時浪涌電流，為電氣設備提供全方位過壓防護，保障電氣系統安全、穩定、持續運行。

一、CTR-100N-690/4P避雷器產品概述：

CTR-100N-690/4P避雷器是邦華電氣自主研發生產的模塊化、導軌式高壓浪涌防護設備，隸屬于配電系統核心防雷產品，嚴格遵循GB 18802.1-2011國家標準及EN61643-11國際標準，通過3C認證及專業防雷檢測，資質齊全，專為交流690V電壓等級、4極配電系統設計，標稱放電電流可達100KA，響應速度快、防雷效果穩定、使用壽命長，可廣泛應用于工業工廠、變電站、新型智能建筑、高速公路、大型交通樞紐、航站樓等多行業的配電箱、配電柜、工業設備進線端，有效抵御直接雷電、間接雷電及其他瞬時過壓引發的浪涌沖擊，杜絕因浪涌問題導致的設備損壞、系統癱瘓等隱患，為電氣系統安全運行保駕護航。

CTR-100N-690/4P避雷器采用邦華電氣核心防雷技術，選用優質元器件打造，整體為模塊化結構設計，外觀簡潔、體積緊湊，適配35mm標準Din rail導軌安裝（符合EN 60715標準），安裝便捷，可直接嵌入現有配電系統，無需大規模改造，降低安裝成本與施工難度。產品外殼采用阻燃PC材質，阻燃等級符合UL94-V0標準，具備良好的絕緣性、耐高溫性和抗沖擊性，可適應-40℃~+80℃的惡劣工作環境，防護等級達到IP20（符合IEC 60529/EN 60529標準），適配各類復雜工況場景。

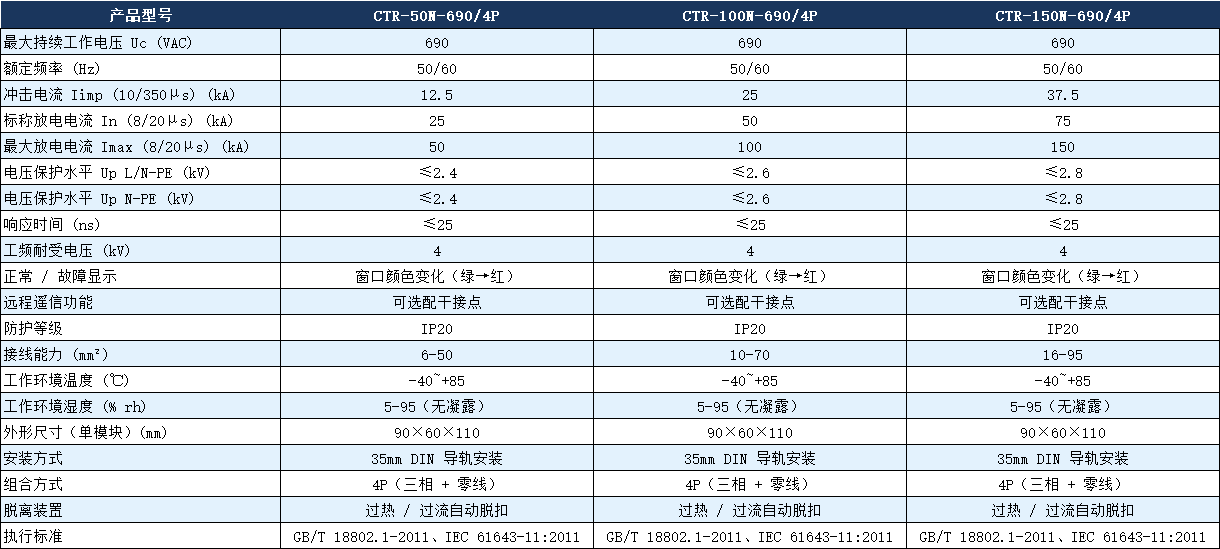

二、CTR-100N-690/4P避雷器詳細參數表：

該型號避雷器內置故障自動斷開裝置及LED狀態指示功能，可實時顯示產品工作狀態（正常/故障），方便工作人員日常巡檢與維護，及時發現并處理防護失效問題；采用并聯安裝方式，保護模式為4P全極防護，可全面覆蓋配電系統的每一路線路，泄放浪涌電流更徹底，電壓保護水平低，能有效降低浪涌對敏感電氣設備的沖擊傷害。同時，產品內置遙信接口，可實現遠程監控，適配智能化配電系統需求，進一步提升電氣防護的智能化水平。

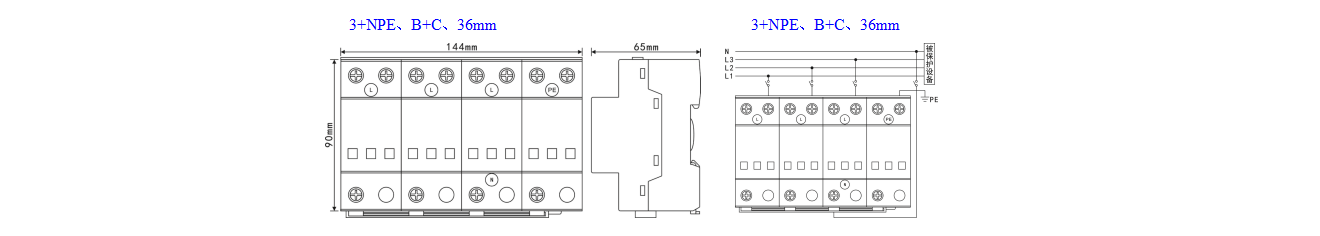

三、CTR-100N-690/4P避雷器尺寸圖及接線圖：

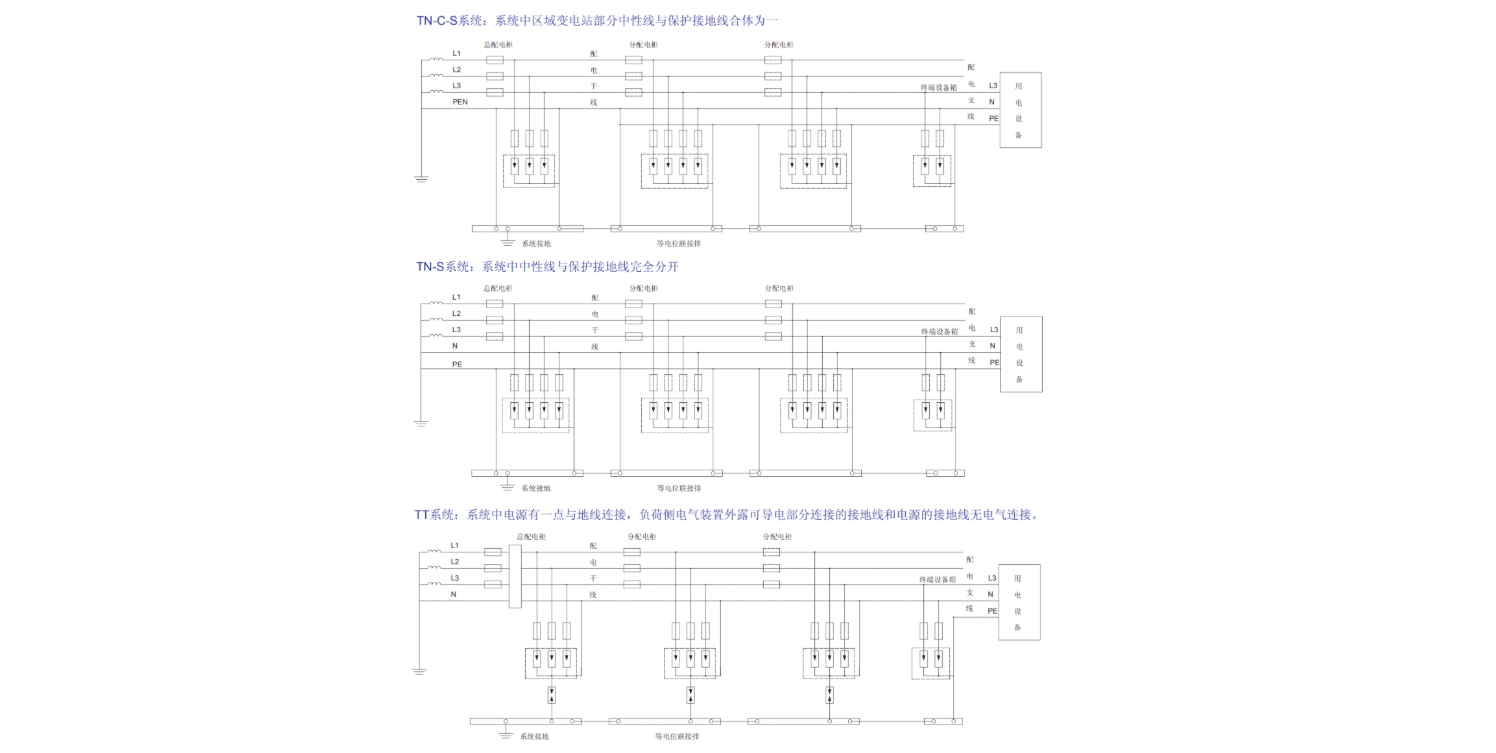

四、系統接線圖：

五、CTR-100N-690/4P避雷器按應用場景分類：

- 電力系統類適配：主要用于變電站、輸電線路、配電房、高壓配電箱等電力設施，承擔中高壓配電系統的浪涌防護任務，保護變壓器、斷路器、電纜等核心電力設備，是電力行業中高壓防護的核心選型產品；

- 工業類適配：適配工廠車間、工業生產線、大型機械設備等工業場景的中高壓配電系統，可抵御工業生產中頻繁啟停設備產生的操作過電壓及雷擊浪涌，保護工業設備正常運行；

- 軌道交通類適配：用于軌道交通樞紐、地鐵供電系統、高鐵配電設施等場景，適應戶外、高頻震動、惡劣環境等使用特點，為軌道交通供電系統提供穩定的浪涌防護；

- 大型建筑類適配：適配五星級酒店、醫院、銀行、高檔寫字樓等大型建筑的中高壓配電系統，保障建筑內各類電氣設備、中央空調、電梯等設施的安全運行；

六、CTR-100N-690/4P避雷器購買選型3大核心原則：

- 按場景選型：明確自身應用行業及配電場景，若為電力變電站、工業中高壓生產線、軌道交通等中高壓配電場景（額定電壓690V），且需要抵御強浪涌沖擊（防雷需求≥100KA），可直接鎖定CTR-100N-690/4P避雷器；若為低壓配電場景（220V、380V），可咨詢邦華電氣采購專員，選擇同系列適配低壓型號，避免型號與場景不匹配。

- 按參數選型：重點核對3個核心參數——防雷等級100KA、極數4P、額定電壓690V，同時結合自身配電系統的額定電流、工作環境溫度，對照第二章參數表確認適配性；若配電系統處于戶外、高溫、高濕等惡劣環境，可告知采購專員，邦華電氣可提供定制化防護解決方案。

- 按質量選型：優先選擇邦華電氣生產的CTR-100N-690/4P避雷器，該產品嚴格符合國家標準，通過3C認證、防雷檢測，資質齊全，每一臺產品都經過多道檢測工序，元器件選用優質品牌，防雷效果穩定，可提供完整的檢測報告及資質文件；拒絕劣質產品，避免因產品質量問題導致防護失效、設備損壞，增加后續維護成本。

七、CTR-100N-690/4P避雷器產品優勢：

- 質量過硬，資質齊全：CTR-100N-690/4P避雷器由邦華電氣自主研發生產，嚴格遵循GB 18802.1-2011國家標準，通過3C認證、防雷檢測，每一臺產品都經過多道檢測工序，元器件選用優質氧化鋅材質，防雷效果穩定，使用壽命長達8-10年，可有效杜絕劣質產品帶來的防護失效隱患。

- 性能卓越，防護精準：防雷等級高達100KA，響應時間≤5ns，4極全防護設計，可快速攔截中高壓浪涌電流，保護無死角；具備浪涌識別與熱備份保護功能，狀態指示清晰，便于日常維護，適配復雜中高壓配電場景的長期穩定運行。

- 安裝便捷，通用性強：采用35mm標準導軌式安裝，體積小巧，適配各類配電柜、配電箱安裝，無需復雜施工，可快速完成裝配；兼容多種接線方式，適配三相四線制690V中高壓配電系統，廣泛應用于電力、工業、軌道交通等多行業，通用性強。

- 定制適配，靈活滿足：邦華電氣可根據采購人員的特殊場景需求（如惡劣環境、特殊參數要求），對CTR-100N-690/4P避雷器進行定制化調整，同時提供同系列全規格產品，一站式滿足各類中高壓防雷采購需求，無需多渠道采購。

八、購買專屬保障：

- 供貨保障：CTR-100N-690/4P避雷器為邦華電氣常規主打型號，現貨供應，無需長期等待；批量采購可優先安排生產，縮短供貨周期，同時提供物流跟蹤服務，確保產品準時送達，不影響采購人員施工進度。

- 售后保障：產品質保3年，質保期內出現質量問題（非人為損壞），可免費更換、免費維修；提供24小時專業技術指導，涵蓋安裝、選型、日常維護等方面，若出現安裝或使用疑問，可隨時聯系技術專員解答，降低后期運維成本。

- 采購服務：配備專屬采購專員一對一對接，提供CTR-100N-690/4P避雷器型號咨詢、參數解讀、批量報價、資質文件提供等一站式采購服務，全程跟進采購流程，解答采購過程中的所有疑問，提升采購效率。

- 正品保障：所有CTR-100N-690/4P避雷器均為邦華電氣原廠正品，支持掃碼驗真，杜絕假冒偽劣產品，采購可放心下單，滿足政府采購、企業采購的合規需求。

九、常見疑問解答：

- 問：CTR-100N-690/4P避雷器與其他型號（如CTR-80N-690/4P）的區別是什么？價格有差異嗎？

答：核心區別在于防雷等級，CTR-100N-690/4P防雷等級為100KA，適配強浪涌場景，CTR-80N-690/4P防雷等級為80KA，適配中等浪涌場景；價格按防雷等級、元器件材質定價，CTR-100N-690/4P性價比更高，具體報價可咨詢邦華電氣采購專員。

- 問：批量采購CTR-100N-690/4P避雷器有優惠嗎？供貨周期能縮短嗎？

答：批量采購可享受專屬優惠政策，采購量越大，優惠力度越高；常規供貨周期3-5個工作日，批量采購可優先安排生產，根據采購量可縮短至1-3個工作日，具體可與采購專員確認。

- 問：CTR-100N-690/4P避雷器標注的100KA防雷等級，能滿足實際中高壓場景的防雷需求嗎？

答：完全可以。該型號避雷器所有參數均通過專業防雷檢測，防雷等級真實達標，嚴格遵循GB 18802.1-2011國家標準，由邦華電氣全程把控生產質量，可有效抵御中高壓場景的直接雷擊、間接雷擊及操作過電壓，支持提供完整的檢測報告，打消質量顧慮。

- 問：如果采購后發現CTR-100N-690/4P避雷器選型錯誤，能更換型號嗎？

答：可以。在產品未安裝、未損壞、包裝完好的前提下，可聯系采購專員辦理型號更換手續，邦華電氣將全力配合，降低采購決策顧慮；同時，采購前可咨詢專員，提供自身場景及參數，專員將協助精準選型，避免選型錯誤。

- 問：采購CTR-100N-690/4P避雷器，可提供哪些資質文件？

答：可提供完整的資質文件，包括3C認證證書、防雷檢測報告、產品合格證、生產許可證等，均為正規有效文件，滿足政府采購、企業采購的合規需求，可隨時咨詢采購專員獲取。

本文由邦華電氣專業編撰，聚焦CTR-100N-690/4P避雷器核心型號，全面呈現了產品概述、詳細描述、核心參數、尺寸圖、接線圖、選型指南及采購保障，專為采購人員打造一站式采購解決方案。CTR-100N-690/4P避雷器作為邦華電氣主打中高壓防雷產品，防雷等級100KA、4極防護、額定電壓690V，適配電力、工業、軌道交通、大型建筑等多行業中高壓配電場景，具備質量可靠、性能卓越、安裝便捷、資質齊全等核心優勢。
