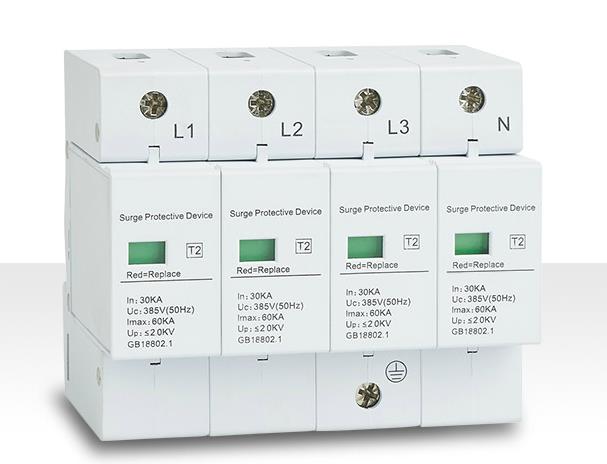

ZGG40-385(4+0)hs型電源模塊浪涌保護器

概述

       ZGG40-385(4+0)hs型電源模塊浪涌保護器由壓敏電阻型電源模塊和底座組成，分別用于L-PE、N-PE的第二級保護。模塊具有防反插功能。該電源模塊浪涌保護器具有過熱保護、失效指示和集中遙信報警干接點，可利用干接點對模塊是否安裝可靠和模塊工作狀態進行遠程監控。

技術指標

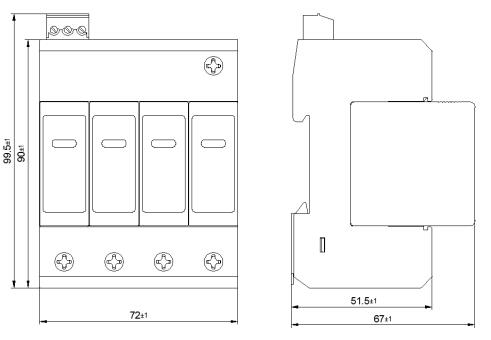

外型結構

執行標準             ZGG40-385(1+1)hs  ZGG40-385(3+1)hs

       IEC 61643-11:2011  低壓電涌保護器（SPD）第11部分：低壓電力系統的電涌保護器性能要求和試驗方法

       EN 61643-11:2012  低壓電涌保護器（SPD）第11部分：低壓電力系統的電涌保護器性能要求和試驗方法

SPD 的結構和電路設計/低壓配電系統SPD

低壓配電系統SPD用于限制瞬態過電壓和泄放電涌電流，至少包含一個非線性元件。其中，普遍采用的是MOV 元件。MOV 元件常為圓片或方片狀，由多種金屬氧化物 組成。以T2 類電源SPD為例，其典型結構是分體型、可插拔式。這類 SPD由底座和模塊兩部分組成。安裝時，底座固定在 DIN35mm 導軌上。將模塊插入底座固定，再將導線連接到底座端子上。模塊內置熱脫扣機構，并具有聯動狀態指示窗口，用來顯示SPD是否失效。若模塊已失效，可只將其拆下更換。模塊內部是壓敏電阻或氣體放電管。它們的組裝和焊接是電源 SPD 生產的主要工序。首先要將塑料脫扣指示機構、壓敏電阻及其電極安裝好，然后將金屬電極、金屬?gòu)椘捎貌煌埸c(diǎn)的錫絲 進行焊接。其中，彈片和電極之間還有銅編織帶，事先已通過電流點焊連接在一起。

相關主產品型號：ZGG160-385/4P；ZGG120-385/4P；ZGG100-385/4P；ZGG80-385/4P；ZGG60-385/4P；ZGG40-385/4P；ZGG20-385/4P；
