ZGG40-385(3+1)(TY) 浪涌保護器 SPD
閱讀次數：1693 發布時間：2020-09-04
ZGG40-385(3+1)(TY)浪涌保護器具有殘壓低、響應速度快、通流容量大，ZGG40-385(3+1)(TY)產品壽命長、 維護簡單、安裝方便！ZGG40-385(3+1)(TY)浪涌保護器十五年防雷經驗，技術可靠,ZGG40-385(3+1)(TY)防雷器,應用范圍廣, 價格合理.防雷器,產品精良,性能優越!十年如一日,用心塑造安全!

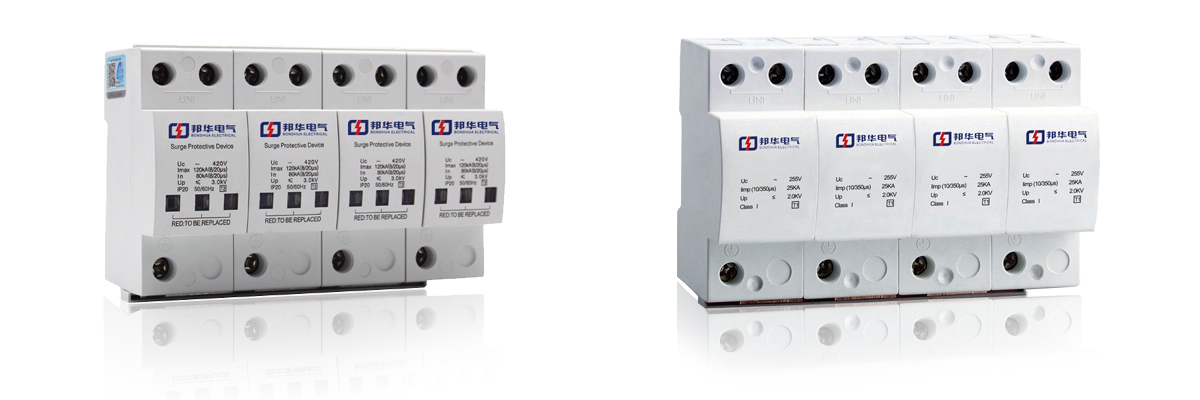

ZGG40-385(3+1)(TY)型電源模塊浪涌保護器
概述
ZGG40-385(3+1)(TY)型電源模塊浪涌保護器由壓敏電阻型電源模塊、氣體放電管型電源模塊和底座組成，分別用于 L-N、N-PE 的第二級保護。模塊具有防反插、互插的功能。該電源模塊浪涌保護器具有過熱保護和失效指示。
技術指標
| 型號 | ZGG40-385(3+1)(TY) | |
| 保護模式 | L-N | N-PE |
| 最大持續運行電壓 UC | 385V 50/60Hz | 255V 50/60Hz |
| 標稱放電電流 In（8/20 μs） | 20kA | |
| 最大放電電流 Imax（8/20 μs） | 40kA | |
| 電壓保護水平 Up | 1.8kV | 1.5kV |
| 外殼防護等級（IP代碼） | IP20 | |
| 安裝形式 | 35mm 標準導軌 | |
| 應用系統 | TN、TT | |
外型結構
執行標準
ZGG40 –385(3+1)(TY)型電源模塊浪涌保護器使用說明書
GB 18802.1-2011、Q/75875187-9·2-2011。
確定浪涌保護器殘壓的重要意義
浪涌保護器根據被保護電氣和電子設備的具體應用場合不同，其性能的具體要求也不相同。唯一不變的是電壓保護水平要高于限制電壓，限制電壓高于殘壓。因此，浪涌保護器殘壓的測試和計算對于確定其電壓保護水平具有非常重要的意義。
浪涌保護器殘壓的計算方法
在不同沖擊電流下，殘壓數值是不一樣的，有時受設備和環境的限制，無法得到需要的沖擊電流，就很難測試其殘壓值。
通過很多種試驗表明，浪涌保護器的重要組成元件-氧化鋅壓敏電阻在承受沖擊電流時，其殘壓與沖擊電流的大小成正比，并具有一定的關聯性。
因此，浪涌保護器殘壓的計算方法都是通過雷電流沖擊試驗，在較小沖擊電流下得到的殘壓值來估算對應大電流下的殘壓值。
浪涌保護器的殘壓是確定浪涌保護器限制電壓和電壓保護水平的重要參考值，是試驗數據，也是試驗過程中確定浪涌保護器保護性能的重要參數。通常在浪涌保護器選型適配的時候是看不到這項參數的，我們可以對比的參數主要有額定電壓、限制電壓、最大持續運行電壓等三相電壓值。
