TL303-F剩余電流式電氣火災監控探測器 TL-XF001測量熱解粒子式電氣火災監控探測器
閱讀次數：132 發布時間：2026-04-14

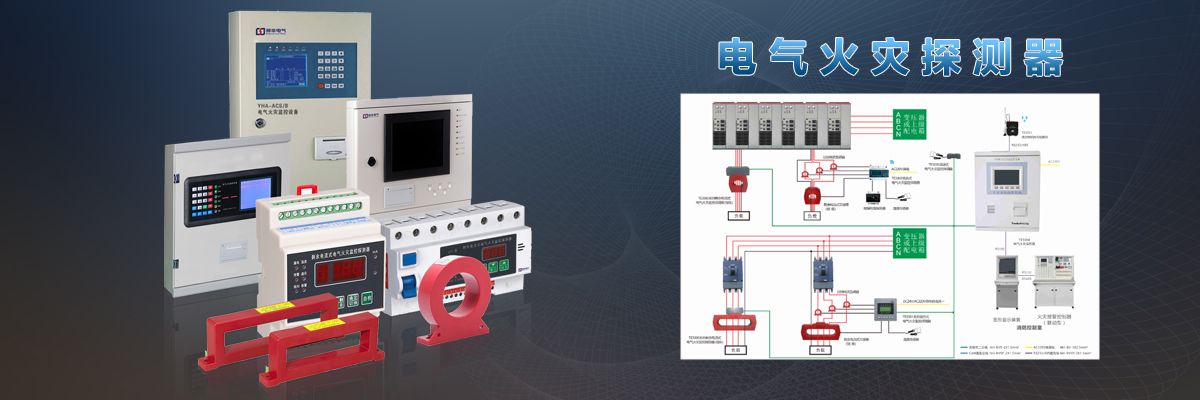

TL303-F 系列電氣火災監控系統 —— 您的配電系統安全哨兵
-
TL303-F 系列電氣火災監控系統核心概述：
邦華電氣 TL303-F 系列電氣火災監控系統，是專為低壓配電系統電氣火災隱患全維度防控打造的一體化智能解決方案，核心包含監控主機、前端探測器、配套互感器及輔件四大模塊。系統可 24 小時不間斷精準采集配電回路的剩余電流、溫度、故障電弧、電壓、電流等關鍵參數，快速捕捉漏電、過熱、過載、電弧故障等火災隱患，實時完成本地聲光報警、數據上傳與消防聯動，完美適配各類新建項目與存量改造場景，布線便捷、安裝靈活，是保障您的項目順利通過消防驗收、守住電氣安全底線的核心設備。
TL303-F 系列電氣火災監控系統全型號：
電氣火災監控設備
本類為邦華電氣 TL 系列電氣火災監控系統的核心控制中樞，核心產品為TL303-F-Q 電氣火災監控主機與TL-EF 系列電氣火災監控設備，涵蓋迷你壁掛式、標準壁掛式、立柜式、琴臺式全規格型號，全系列符合 GB 14287.1-2014 國家標準并通過 CCC 強制性認證，采用自主研發的無極性二總線通訊技術，可與前端全系列 TL 探測器完美適配，集成數據采集、聲光報警、事件存儲、聯動控制等核心功能，適配從小型商鋪到大型商業綜合體、工業廠房全場景配電安全監控需求。
| 型號 | 名稱 | 核心特點 |

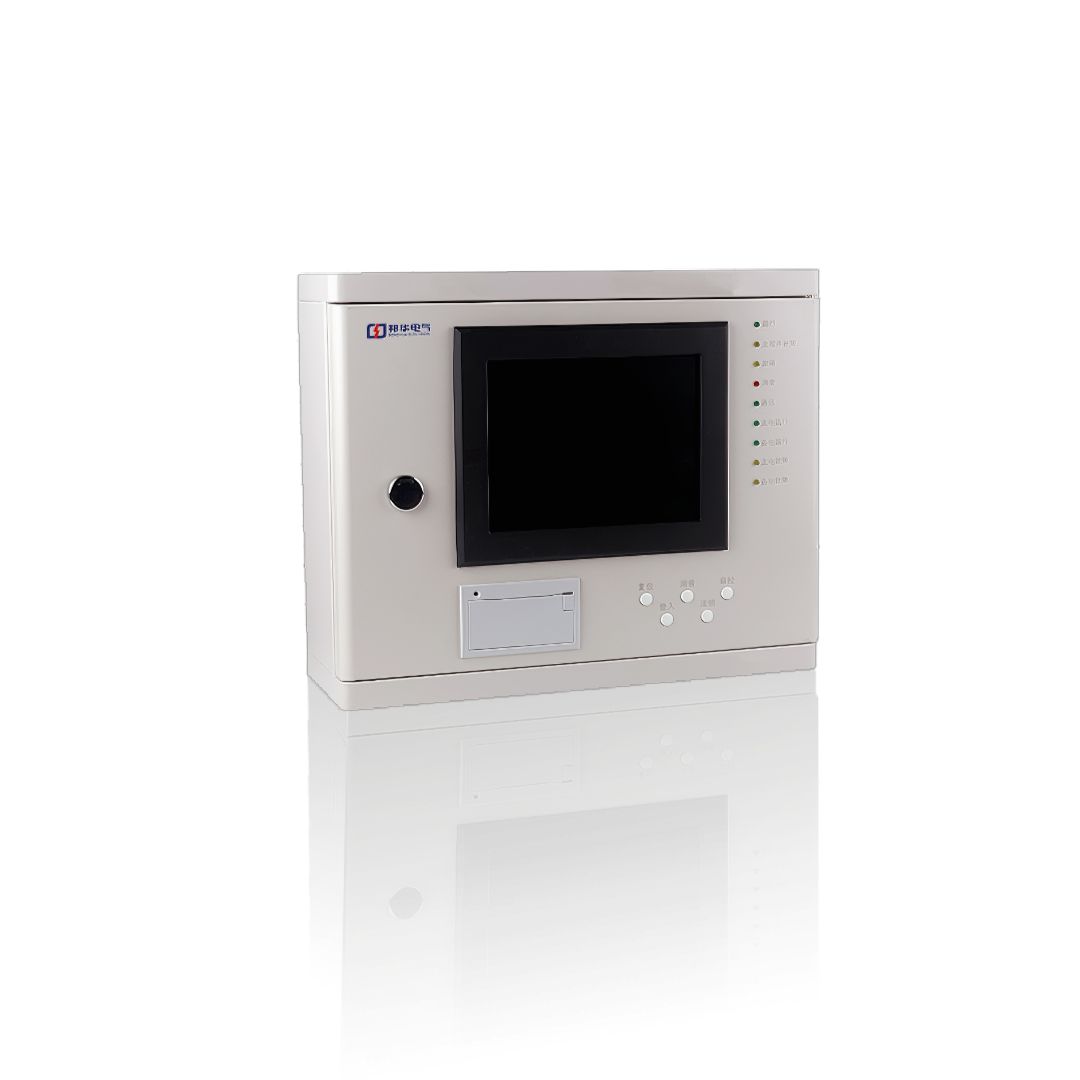

| TL303-F-Q | 電氣火災監控設備 | 與 TL303-F 系列探測器專屬適配，7 寸全中文液晶彩屏，4 路無極性二總線回路，最大 1024 點容量，自帶熱敏打印機，主備電自動切換，工程主流通用款 |
| TL-EF-M | 迷你壁掛式電氣火災監控設備 | 小型項目專用，1 路二總線回路，最大 256 點容量，體積小巧，主備電自動切換，安裝便捷 |
| TL-EF-100 | 標準壁掛式電氣火災監控設備 | 通用款，4 路二總線回路，最大 1024 點容量，7 寸觸控彩屏，適配絕大多數中小型項目 |
| TL-EF-200 | 立柜式電氣火災監控設備 | 大容量項目專用，最大 32 路二總線回路，最大 8192 點容量，雙電源冗余備份，適配大型建筑集中管理 |
| TL-EF-300 | 琴臺式電氣火災監控設備 | 高端消防控制室專用，工業級觸控大屏，支持多主機聯網與智慧消防云平臺對接，多系統聯動能力強 |
電氣火災監控探測器
本類為邦華電氣 TL 系列電氣火災監控系統的前端感知核心，以TL303-F、TL303-F/A 剩余電流式電氣火災監控探測器、TL-XF001 測量熱解粒子式電氣火災監控探測器為核心主力，搭配 TL-DH 系列組合式、TL-T 系列測溫式、TL-AF 系列故障電弧探測器形成完整產品矩陣，全系列均通過 CCC 強制性認證，符合 GB 14287 系列國家標準，采用無極性二總線通訊，標準 35mm 導軌安裝、調試便捷，可實現漏電、過熱、故障電弧、絕緣老化等多維度電氣火災隱患的精準監測與提前預警。
| 型號 | 名稱 | 核心特點 |

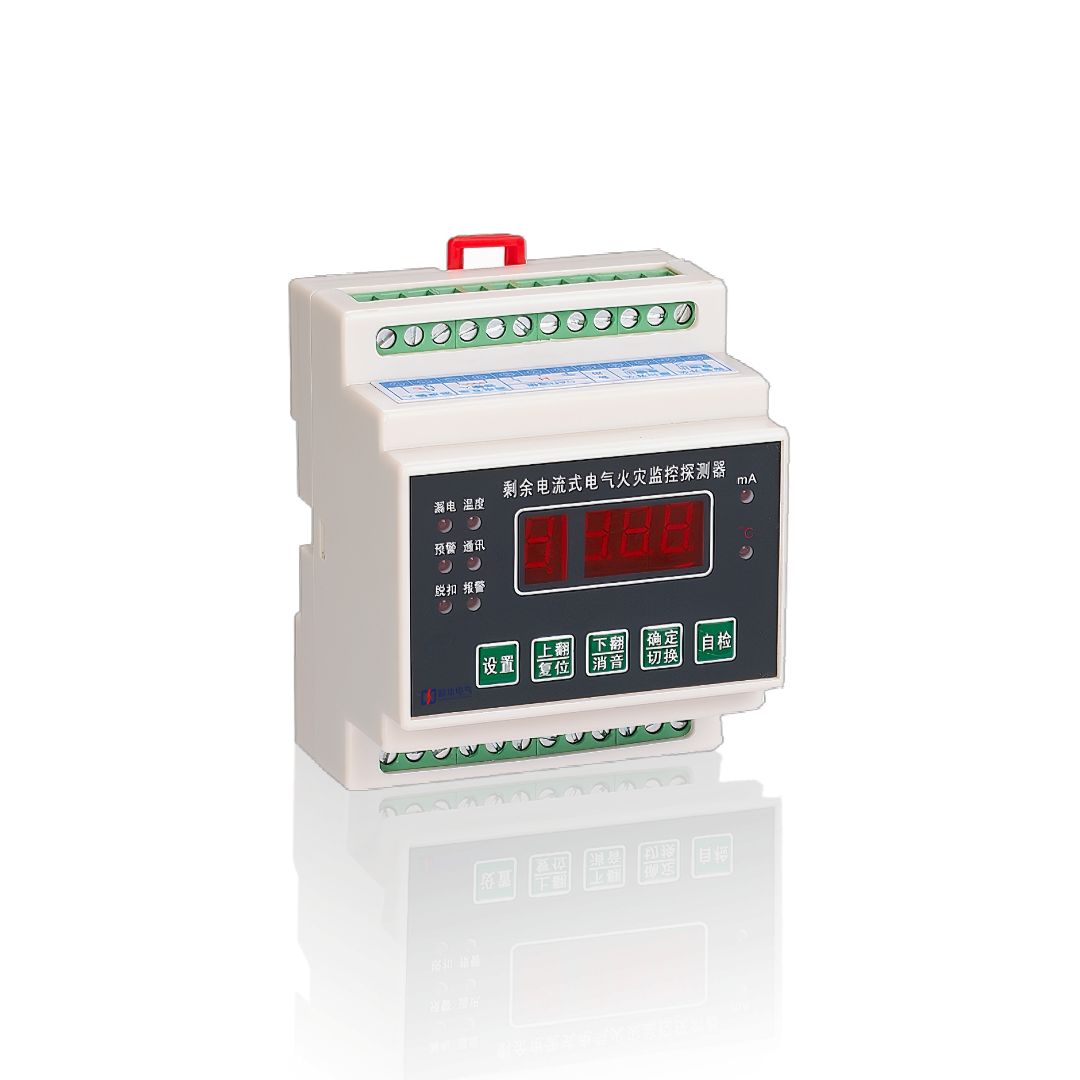

| TL303-F | 剩余電流式電氣火災監控探測器 | 品牌核心基礎款，全數字處理技術，剩余電流測量范圍 0~1000mA，報警閾值連續可調，無極性二總線通訊，無需現場取電，導軌安裝，抗電磁干擾能力強，適配 100A-630A 末端照明、動力配電回路 |
| TL303-F/A | 剩余電流式電氣火災監控探測器 | TL303-F 增強型款，新增多路溫度監測通道，支持繼電器聯動脫扣輸出，LCD 液晶實時顯示數據，支持本地 / 遠程參數設置，兼顧漏電與過熱雙重隱患防護 |
| TL-XF001 | 測量熱解粒子式電氣火災監控探測器 | 極早期預警核心產品，激光粒子檢測技術，可精準捕捉電氣線路絕緣層熱解粒子濃度變化，火災極早期預警，導軌 / 壁掛雙安裝方式，適配高低壓柜、電纜溝等密閉配電空間 |
| TL-DH-100 | 組合式電氣火災監控探測器 | 適配≤100A 回路，分體式結構，1 路剩余電流 + 4 路溫度監測，工程通用型 |
| TL-DH-100C | 組合式電氣火災監控探測器 | 適配≤100A 回路，一體式內置互感器，安裝便捷，新建項目首選 |
| TL-DH-250 | 組合式電氣火災監控探測器 | 適配≤250A 回路，分體式結構，高精度監測，適配動力配電箱 |
| TL-DH-400 | 組合式電氣火災監控探測器 | 適配≤400A 回路，分體式結構，抗大電流沖擊，適配車間動力柜 |
| TL-DH-630 | 組合式電氣火災監控探測器 | 適配≤630A 回路，分體式結構，寬量程監測，適配配電房進線回路 |
| TL-DH-8R8T | 組合式電氣火災監控探測器 | 增強型多功能款，最大 8 路剩余電流 + 16 路溫度監測，適配多回路集中管理 |
剩余電流互感器
本系列為邦華電氣全系列探測器配套的核心傳感部件，與 TL303-F 系列、TL-DH 系列探測器完美適配，涵蓋TL-CT-32 至 TL-CT-2000全規格型號，分為圓形線纜型與矩形銅排型兩大品類，提供閉口式、開合式兩種結構可選，采用高導磁納米晶合金鐵芯制作，探測精度高、線性度好、抗大電流沖擊與電磁干擾能力強，可完美適配 32A 到 2000A 全電流等級配電回路，滿足新建與改造項目的不同安裝需求。
| 型號 | 主回路額定電流 | 內徑尺寸 | 穿線類型 | 結構類型 |
| TL-CT-32 | ≤32A | φ20mm | 線纜 | 閉口圓形 |
| TL-CT-63 | ≤63A | φ30mm | 線纜 | 閉口 / 開合圓形 |
| TL-CT-100 | ≤100A | φ45mm | 線纜 | 閉口 / 開合圓形 |
| TL-CT-250 | ≤250A | φ65mm | 線纜 | 閉口 / 開合圓形 |
| TL-CT-400 | ≤400A | φ80mm | 線纜 | 閉口 / 開合圓形 |

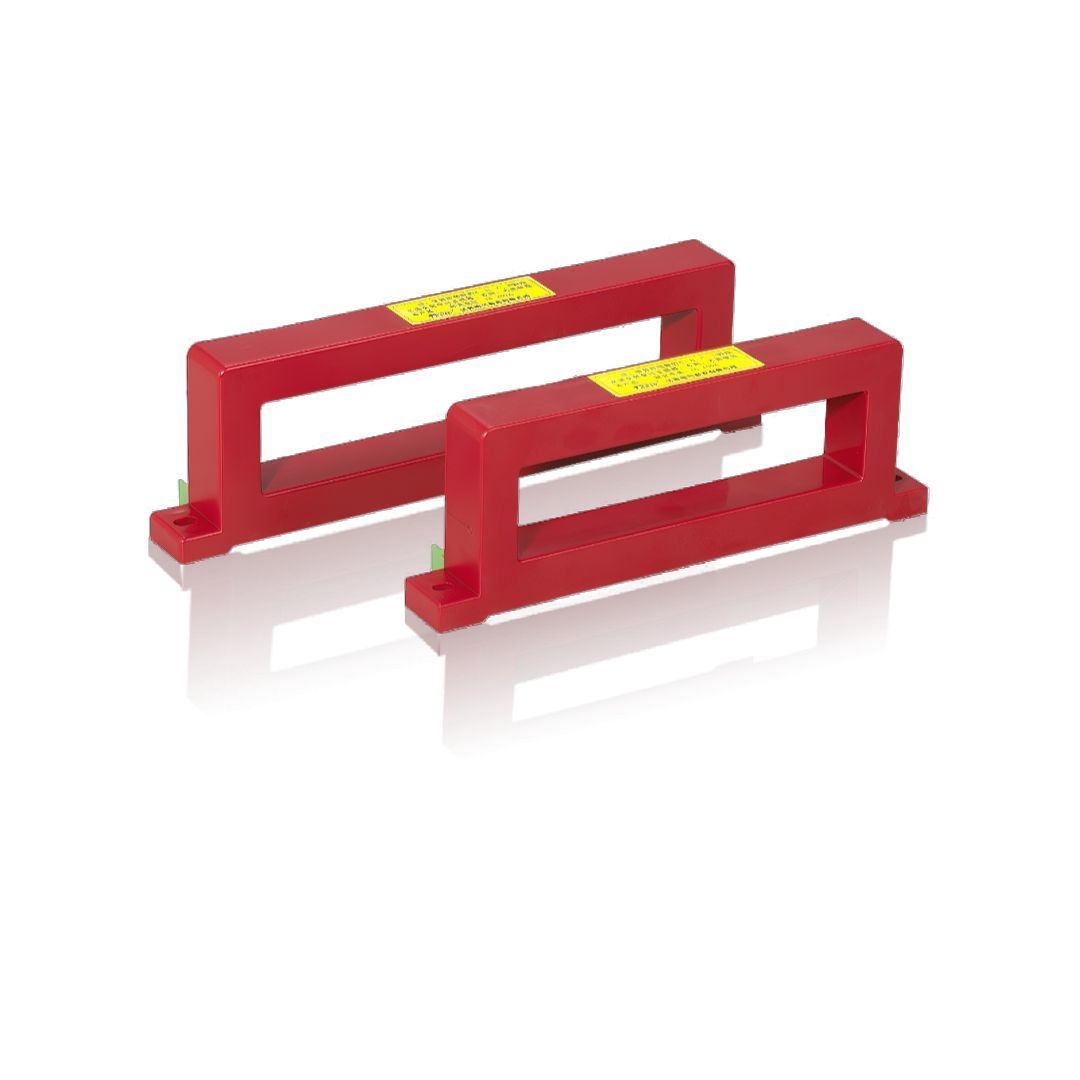

| TL-CT-630 | ≤630A | 105×50mm | 銅排 | 閉口 / 開合矩形 |
| TL-CT-1000 | ≤1000A | 145×50mm | 銅排 | 閉口 / 開合矩形 |
| TL-CT-2000 | ≤2000A | 205×80mm | 銅排 | 閉口 / 開合矩形 |
配套設備
本系列為邦華電氣 TL 系列電氣火災監控系統的配套支撐產品，涵蓋TL-TS100 貼片式溫度傳感器、TL-TS200 磁吸式溫度傳感器、TL-GL-1 總線短路隔離器、TL-COM 系列通訊轉換模塊、TL-PWR 系列系統電源模塊、TL-ZJ-1 總線中繼器、TL-SPK 火災聲光報警器等核心產品，可與全系列探測器、監控主機配套使用，實現溫度采集、故障隔離、協議轉換、穩定供電、信號中繼、現場報警等功能，全方位保障系統在各類復雜配電環境下穩定、可靠運行，支持對接邦華電氣智慧消防平臺。
| 型號 | 名稱 | 主要用途 |
| TL-TS100 | 貼片式溫度傳感器 | 貼裝于線纜接頭、端子排、母線排，采集溫度數據，與 TL303-F/A、測溫式 / 組合式探測器配套使用 |
| TL-TS200 | 磁吸式溫度傳感器 | 吸附于變壓器、電機、開關柜外殼，免打孔免斷電安裝，采集設備表面溫度 |
| TL-GL-1 | 總線短路隔離器 | 隔離二總線故障回路，防止故障擴散，保障系統整體穩定運行 |
| TL-COM-RS485 | RS485 通訊轉換模塊 | 實現二總線與 RS485 協議轉換，支持第三方設備對接 |
| TL-COM-TCP | TCP/IP 通訊轉換模塊 | 實現二總線與 TCP/IP 協議轉換，支持遠程聯網與智慧消防平臺對接 |
| TL-PWR-10A | 10A 系統電源模塊 | 為監控設備、探測器提供穩定 DC24V 電源，具備過流、過壓、短路保護功能 |
| TL-PWR-20A | 20A 系統電源模塊 | 大容量冗余電源，適配大型系統多設備集中供電 |
| TL-ZJ-1 | 總線中繼器 | 延長二總線通訊距離，增強總線信號強度，適配超大型項目 |
| TL-SPK | 火災聲光報警器 | 與監控主機聯動，現場發出高分貝聲光報警信號，提醒現場人員 |
合規性與品質保障：
國標合規，驗收無憂：全系列產品嚴格遵循 GB 14287-2014《電氣火災監控系統》全系列國家標準，完全滿足 GB 50116-2013《火災自動報警系統設計規范》要求，參數可溯源，適配全國各類建筑消防驗收標準，無合規風險。
權威認證，資質齊全：全系列產品均通過國家 3C 強制性認證，可提供完整的認證證書、型式檢驗報告、產品合格證，您可隨時核驗，保障項目順利通過消防審查。
工業級品質，穩定可靠：產品采用工業級元器件，經嚴苛高低溫、抗電磁干擾、老化測試，平均無故障工作時間≥100000 小時，適應各類復雜工業與民用場景工況，長期運行穩定。
完善售后，質保無憂：邦華電氣提供2 年免費質保服務，質保期內免費維修、更換非人為損壞的配件，同時提供終身技術支持與維保服務，大幅降低您的后期運維成本。
選型與安裝實用指南：
選型指引：
-項目核心管控與集中組網，您可根據項目規模選用 TL303-F/TL303-F-Q/TL303-F/A 系列監控主機
-末端配電回路需同時監測漏電與溫度，您可選用 TL-DH 系列組合式電氣火災監控探測器
-僅需監測回路剩余電流，您可選用 TL-XF001 剩余電流式電氣火災監控探測器
-僅需監測配電柜、銅排、電纜接頭溫度，您可選用 TL-DH-100C 測溫式電氣火災監控探測器
-照明、動力回路需監測故障電弧隱患，您可選用 TL-EF 系列故障電弧探測器
-配電室多回路集中監測，您可選用 TL-DH-8R8T 多通道組合式探測器，降低成本與施工量
-存量改造項目無法斷電，您可選用 TL-CT 系列開口式剩余電流互感器，免斷電安裝
安裝注意事項：
-監控主機應安裝在消防控制室 / 值班室，預留充足檢修空間，做好接地防護
-探測器應安裝在低壓配電柜 / 配電箱內，遠離強電磁干擾源，通訊線與強電回路分開敷設，嚴禁同管布線
-配套剩余電流互感器安裝時，相線與中性線需同時穿過，PE 線嚴禁穿過互感器
-溫度傳感器感溫元件需與被測點位緊密貼合、固定牢固，確保測溫精準
-系統布線需采用阻燃耐火線纜，二總線通訊采用屏蔽雙絞線，降低信號干擾
-設備安裝完成后，需進行全回路功能測試，確保報警、聯動功能正常，滿足驗收要求
常見疑問解答：
問：TL303-F 系列電氣火災監控系統包含哪些核心型號？
答：邦華電氣 TL303-F 系列電氣火災監控系統核心產品包含三大類：一是 TL303-F/TL303-F-Q/TL303-F/A 系列監控主機；二是 TL-DH 系列組合式 / 測溫式探測器、TL-XF001 剩余電流式探測器、TL-EF 系列故障電弧探測器；三是 TL-CT 全系列剩余電流互感器及配套輔件，全系列覆蓋不同監測需求，可靈活適配各類項目。
問：TL303-F 系統可以同時監測剩余電流、溫度和故障電弧嗎？適配什么主機？
答：完全可以。TL303-F 系列系統支持多類型探測器混合接入，可同時實現剩余電流、溫度、故障電弧、回路電流電壓的全維度監測，所有探測器均完美適配 TL303-F/TL303-F-Q/TL303-F/A 全系列監控主機，可根據您的項目需求靈活配置，實現一站式集中管控。
問：你們的 TL303-F 系列電氣火災監控設備有 3C 認證嗎？能過消防驗收嗎？
答：全系列產品均通過國家 3C 強制性認證，嚴格遵循 GB 14287-2014、GB 50116-2013 國家標準，參數可溯源，已服務全國上千個項目，完全滿足全國各地消防驗收要求，您可放心采購，我們可提供全套驗收所需資質文件。
問：存量改造項目無法斷電，能適配 TL303-F 系列系統嗎？
答：完全可以。存量改造項目可選用我司 TL-CT 系列開口式剩余電流互感器，搭配導軌式探測器，無需拆解母線、無需斷電即可完成安裝；同時系統采用二總線供電通訊一體化設計，無需大規模重新布線，不影響現場正常用電，完美適配存量改造場景。
問：TL303-F 系列探測器的報警閾值可以調整嗎？符合國標要求嗎？
答：可以調整，且完全符合國標要求。產品剩余電流報警閾值可在 50mA-1000mA 范圍內連續可調，溫度報警閾值可在 45℃-140℃范圍內連續可調，故障電弧報警響應時間符合國標要求，可根據您的項目回路工況精準設置，兼顧預警靈敏度與抗干擾性。
問：TL303-F 系列產品的質保期是多久？有技術支持嗎？
答：TL303-F 全系列產品提供2 年免費質保服務，質保期內非人為損壞的設備與配件，我們提供免費維修、更換服務。同時我們提供 7×24 小時技術支持，售前免費選型指導，售中免費安裝調試指導，批量采購可安排工程師上門服務，售后終身提供技術支持與維保服務。
我司邦華電氣專注電氣火災監控設備研發生產十余年，擁有標準化生產基地與完善的檢測體系，具備完整的消防產品生產資質，可為您提供售前選型指導、售中安裝調試、售后終身維保全流程服務。如果您對 TL303-F 系列電氣火災監控系統有采購、選型需求，可隨時聯系我們，我們將為您提供一對一的定制化解決方案與報價，助力您的項目順利通過消防驗收，全程守護您的電氣安全。
