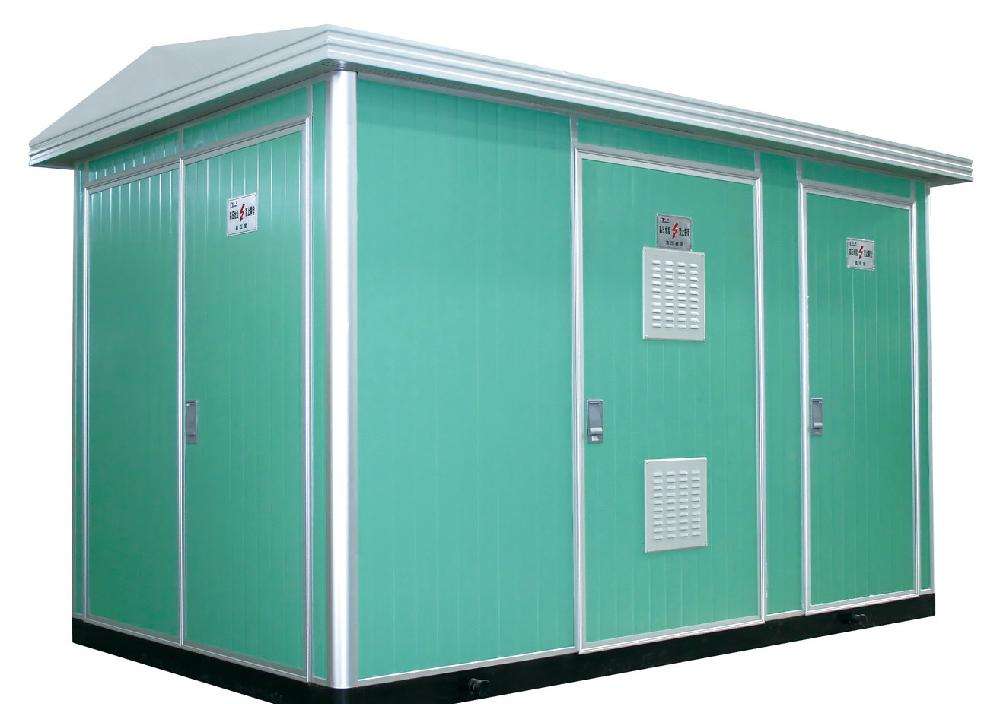

YB(W)-10/0.4室之外箱式變電所外殼采用全新環保材料，外部變壓器采用非晶合金低效節能環保材料。是一種輕巧的配電設備，根據一定線路方案，配置高壓柜、低壓配電裝置和電能計量設備。用于額定電壓100.4kV三相交流系統，作為一整套變電站和配電站，用于接收和分配電能。適用于城市公共配電、高層建筑、生活區、工礦企業、油田、臨時施工場地。產品技術性能滿足zbk4001-89、sd320-89等標準要求。

      箱式變電站適用于住宅區、城市公用變電站、尖峰城市、施工用電等，用戶可根據有所不同的使用條件和負荷等級選擇箱式變壓器。箱式變電站自成立以后發展急速，在歐洲發達國家配電變壓器之中占70%，美國占90%。隨著我國城市現代化的快速發展，城市配送網絡將得到廣泛應用。

      對于箱式變電站，自20世紀70年代初以后，我國引進并模仿了法國、德國等國家的箱式變電站。箱式變電站結構由高低壓開關柜和變壓器組成。這種箱式變壓器稱為歐洲式箱式變壓器，與高低壓開關柜、變壓器的房屋相比，具有形象性。20世紀90年代以后，中國引進了美國箱式變電站。簡化了負荷開關、環網開關、熔斷器的結構，并投入變壓器油箱，并浸入油中。還使用油浸氧化鋅避雷器。變壓器取消儲油柜，油箱和散熱器暴露在空氣之中。這種箱式變壓器稱為美國箱變壓器，比喻上它與在變壓器旁掛一個盒子相比。

      箱式變電站（簡稱箱式變電所）是一套輕巧的成套配電裝置，根據一定的接線方案，將高壓開關柜、配電變壓器、低壓開關柜、電能計量設備、無功功率補償裝置組合在一個或多個箱內。適用于額定電壓為100.4kV的三相交流系統，用作線路和配電電源。

      與同等容量的歐洲箱式變壓器相比，美國箱式變壓器的結構更為恰當。由于變壓器和一般高壓電氣設備安裝在同一金屬外殼箱內，變壓器室溫很低，散熱艱難，影響輸出；另一方面，在所以歐洲的箱式變壓器體積很小。美國箱式變電站的結構與歐洲箱式變電站有所不同。在布置之上，高壓房、變壓器室、高壓室均不以眼的形式布置，而是在型式之上。從結構之上看，箱式變壓器分為兩部分：前部分為高低壓運行間隔，運行間隔包括高低壓接線板、負荷開關操作手柄、空載調壓段開關、插電保險絲、油位表等；后部分為注油罐將散熱器、變壓器繞組、鐵芯、高壓負荷開關、熔斷器等放入變壓器油箱。

      也使用油浸摩押。變壓器取消了儲油柜，采用油氣隙恒定的原理設計密封油箱。油箱和散熱器暴露在空氣之中，因此散熱不艱難。高壓斷路器采用塑殼斷路器作為主斷路器和出線斷路器。由于結構簡化，該箱式變電站的占地面積和容積大大減少。由于體積大，只有一側門開度，所需的占地面積僅為歐洲箱式變電站的14，容積僅為歐洲箱式變電站的15-13，容量相近。美國箱式變壓器高壓側采用熔斷器保護，高壓側采用塑殼自動空氣斷路器保護，與我國10kV配電變壓器相近。高壓熔斷器保護變壓器不受外部故障的影響，自動空氣斷路器保護高壓側線路的過流、短路和欠壓故障。美國箱式變電站的弊端。由于負荷開關浸入油之中，油經電弧碳化分解，產生乙炔等危害氣體，使負荷開關性能下降，發生事故。無明顯斷開點，維修不便于。由于美國的低壓保護和測量方法與中國有所不同，美國箱式變壓器沒有低壓保護和測量。為滿足國內用戶的需求，低壓配電柜安裝在國產箱式變壓器高壓側。由于箱式變壓器長期處于陽光直射之下，影響塑殼斷路器散熱，斷路器通常無法切斷負載和短路電流，難引起高壓側故障。
