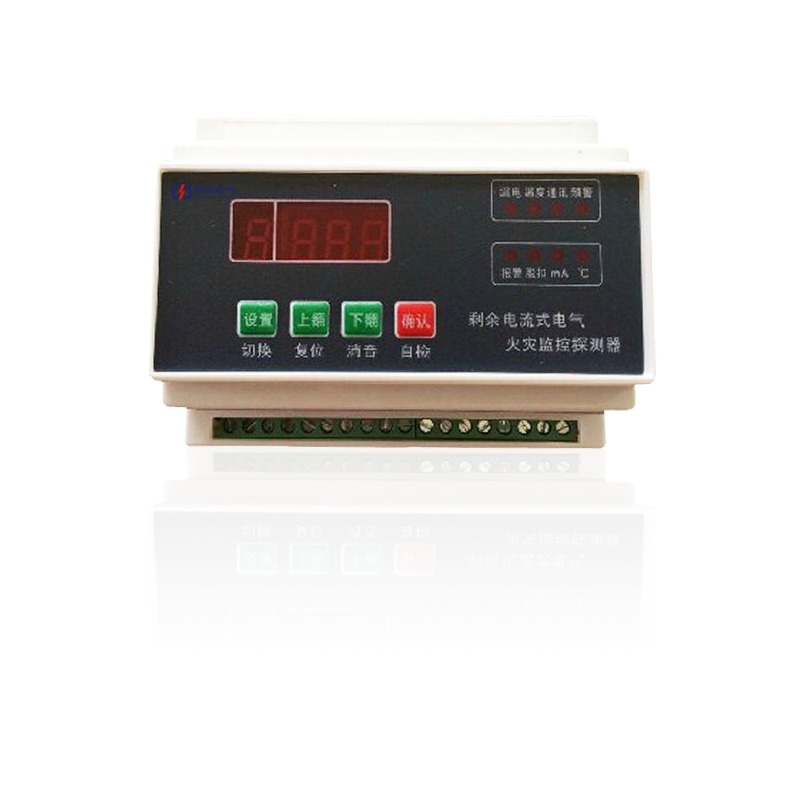

DH-YKS4942電氣火災監控探測器

剩余電流式電氣火災監控探測器

產品特點:

》與我公司生產的電氣火災監控設備聯網運行;

》設有10路剩余電流檢測(對應10個網絡地址)

》具有傳感器線路故障監測功能;

〉使用AC220V電源。

產品參數:

》產品型號: DH-YKS4942

》工作電壓: AC220V 15 %/50Hz

》工作電流:≤10mA ( AC220V/50HZ )

》設定報警電流: 300mA ~ 990mA ( 步進10mA )

》通道數量及檢測范圍: 10路剩余電流( 0~ 999mA )

>總線地址范圍: 1~127

》外形尺寸: 160x99x45 mm

》材質: ABS

>安裝方式:軌道安裝、壁掛安裝、面板嵌入安裝多種方式可選

執行標準: GB14287-2014電氣火災監控系統

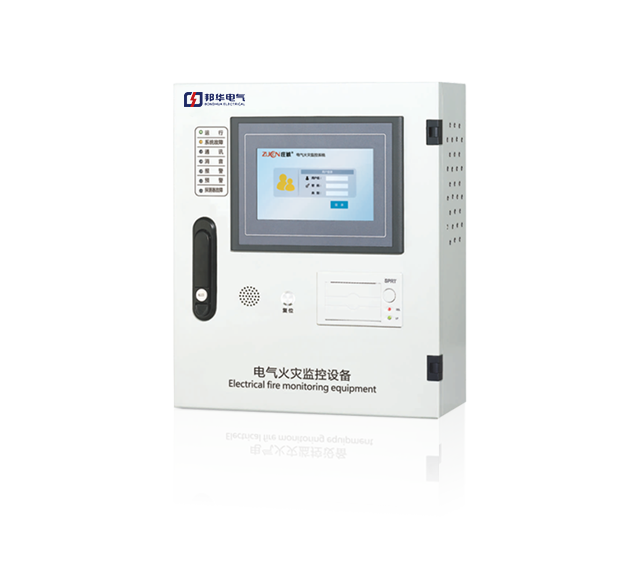

DH-YKS4900C電氣火災監控設備

電氣火災監控設備

產品特點:

》電氣火災監控設備是電氣火災監控系統的核心，具有能夠接收來自電氣火災探測器的報警信號,發出聲、光報警

信號和控制信號,指示報警部位,記錄、保存并傳送報警信息的功能。

實時 監控所連接的電氣火災監控探測器的工作狀態 ,包括報警、 線路短路、斷路、與傳感器斷線等狀態。

》 可自動登錄在線的電氣火災探測器。

》各種報警及操作信息均有詳細的記錄,并可分類查詢。

>微型熱敏打印機實時打印報警信息,可選擇打印的信息類型。

》提供與消防控制室圖形顯示裝置通信的接口,并可將信息上傳。

》32位ARM芯片設計,集成度高,可快速的處理各種信息與數據。

》7寸TFT彩色液晶分窗口顯示各類報警信息,并可分類查詢。

》貼裝工藝制造.可靠性高,運行穩定。

》滿足國家標準GB14287.1-2014《電氣火災監控系統第1部分:電氣火災監控設備》、GB50116-2013 《火災自

動報警系統設計規范》的要求。

產品參 數:

》產品型號: JDH-YKS4900C

》設備容量: 4塊回路板x2個回路x 127點=1016個總線地址。

》液晶規格: 7寸TFT彩色液晶,分辨率800x3(RGB)x480。

》工作電壓: AC220V 10%、 50Hz

》最大功耗: 80W

》信號輸出:報警輸出: 1組DC24V、0.05A; 控制輸出: 1組

DC24V、0.05A

>線制要求:電氣火災監控設備與電氣火災監控探測器之間采

用無極性二總線,連接線為銅芯導線、線徑≥1.0mm2 ,最長

通信距離1000m。

>安裝方式:壁掛

》外形尺寸: 490mmx 146mmx 700mm

》使用環境:工作溫度: 0~40°C ,相對濕度:≤95%

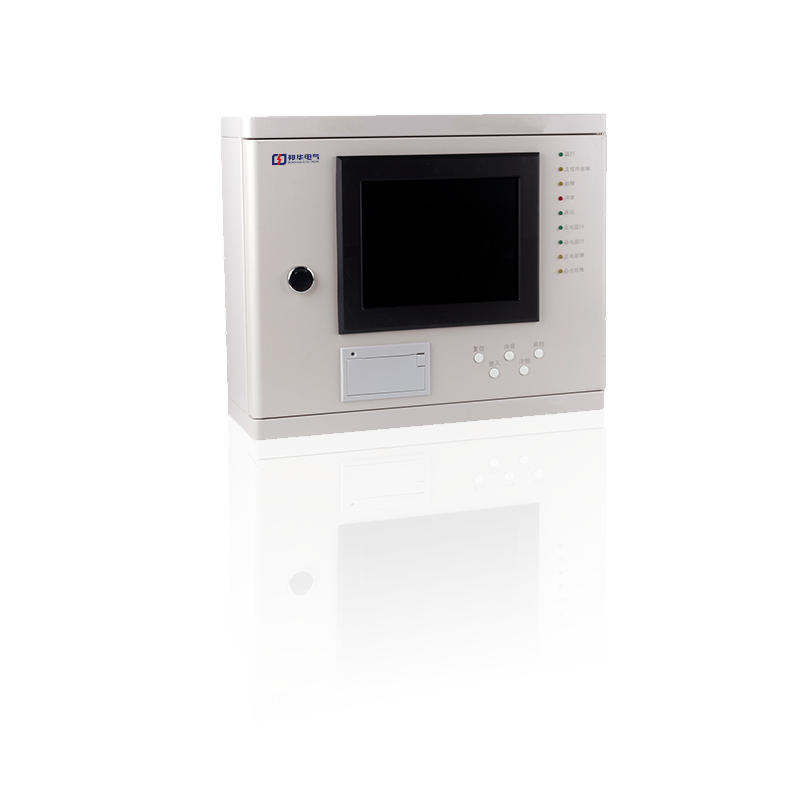

DH-YKS4900CQ電氣火災監控設備

電氣火災監控設備

產品參數:

》產品型號: DH-YKS4900CQ

》設備容量: 4塊回路板x 2個回路x 127點=1016個總線地址。

>液晶規格: 7寸TFT彩色液晶,分辨率800x 3(RGB)x480。

》工作電壓: AC220V 10 %、50Hz

》最大功耗: 80W

》信號輸出;報警輸出; 1組DC24V、0.05A;控制輸出; 1組

DC24V、0.05A

>線制要求:電氣火災監控設備與電氣火災監控探測器之間采

用無極性二總線,連接線為銅芯導線、線徑≥1.0mm2 , 最長

通信距離1000m。

》安裝方式:嵌入(可入立柜或琴臺)

》外形尺寸: 483mm x 220mm x 399mm

》使用環境:工作溫度; Q~40°C ,相對濕度;≤95%

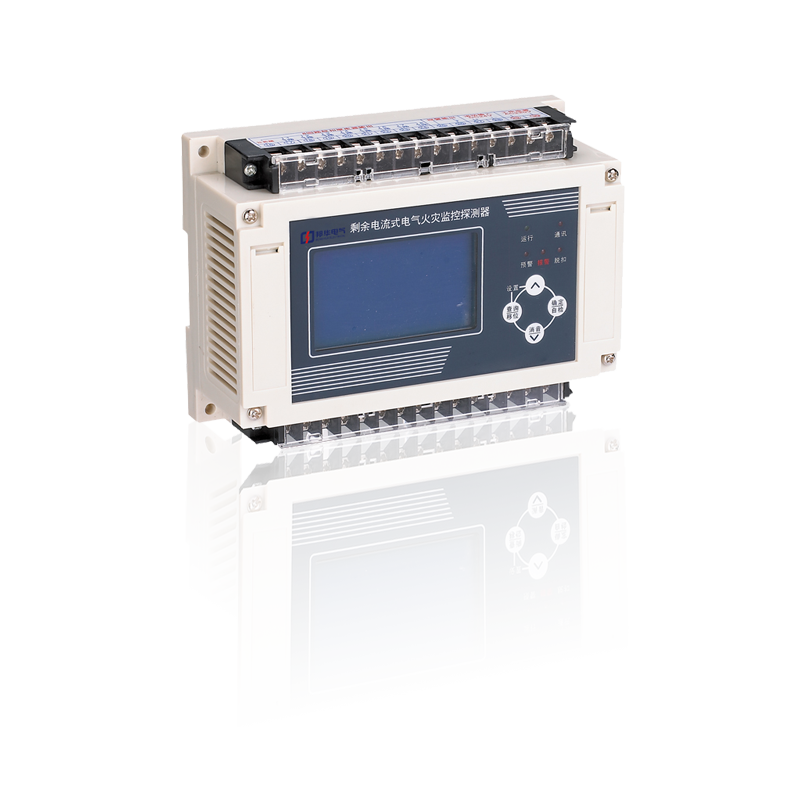

DH-YKS4943組合式電氣火災監控探測器

組合式電氣火災監控探測器

產品特點:

》與我公司生產的電氣火災監控設備聯網運行;

》設有5路剩余電流檢測, 5路溫度檢測(對應10個網絡地址)

》具有傳感器線路故障監測功能;

》使用AC220V電源。

產品參數:

》產品型號: DH-YKS4943

》工作電壓: AC220V 15 %/50Hz

>工作電流:≤10mA ( AC220V/50HZ )

》設定報警電流: 300mA~ 990mA ( 步進10mA )

》設定報警溫度: 55~140 °C (步進1°C )

》通道數量及檢測范圍: 5路剩余電流( 0~ 999mA)

5路溫度( 25~140 °C)

>總線地址范圍: 1~127

》外形尺寸: 160x99x45 mm

》材質: ABS

》安裝方式:軌道安裝、壁掛安裝、面板嵌入安裝多種方式可選

>執行標準: GB14287-2014電氣火災監控系統

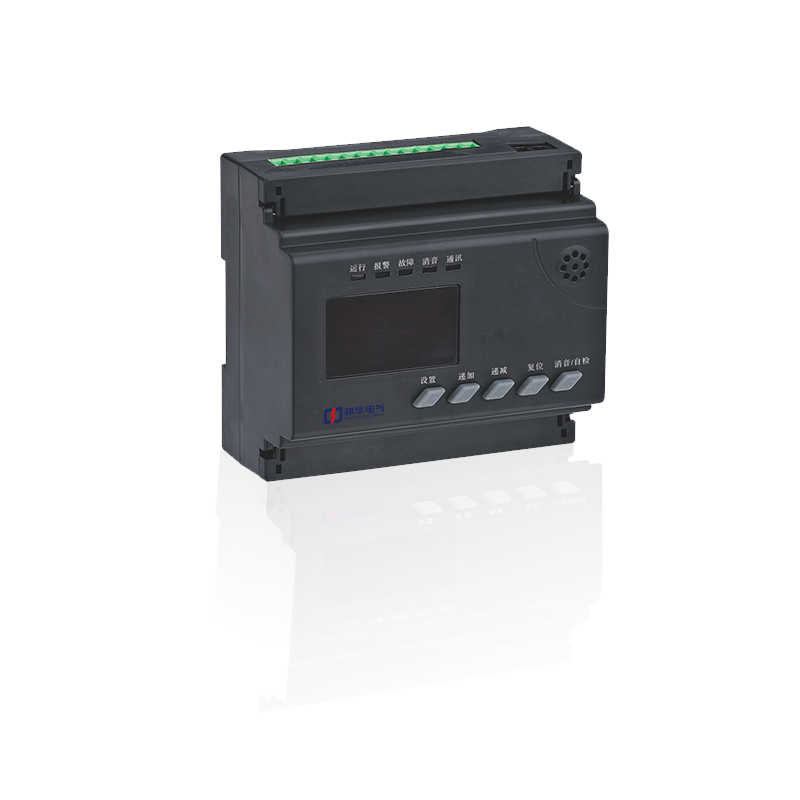

DH-YKS4961C測溫式電氣火災監控探測器

測溫式電氣火災監控探測器

產品特點:

》成熟的總線技術,信號總線24V供電,工作穩定可靠,為非獨立式;

》體積較小，不占空間,安裝方便,采用導軌安裝;

》有單獨的液晶顯示,可以更直觀的監測實時溫度值,以及報警值;

>需與DH-YKS4900C電氣火災監控設備配合使用,組成電氣火災監控系統;

》有單獨的液晶顯示,可以獨立設置地址、報警值,也可用編碼器編址。

產品參數:

》產品型號: DH-YKS4961C

》工作電壓:DC24V(總線電壓)

>工作電流: < 1.2mA

》總線地址范圍:1~127

》溫度設定值55°C~140°C連續可調(步進1°C) ;

》工作溫度: -10°C ~ 50°C

>濕度:≤92%

》外型尺寸: 90X49X32mm

>材質:ABS

》執行標準: GB14287-2014電氣火災監控系統

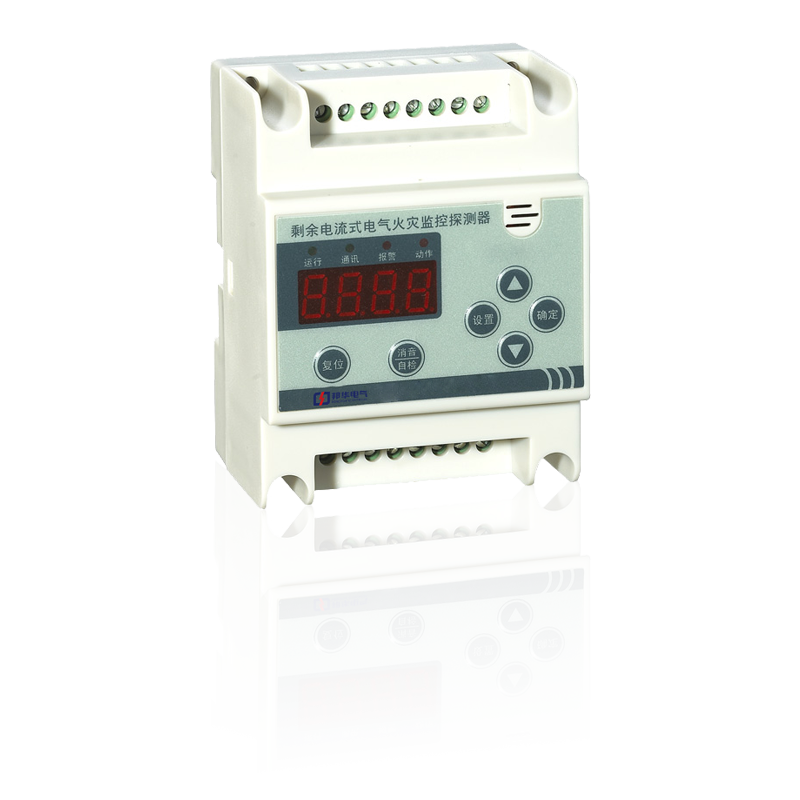

DH-YKS4951C剩余電流式電氣火災監控探測器

剩余電流式電氣火災監控探測器

產品特點:

》成熟的總線通訊技術,信號總線24V供電,工作穩定可靠,為非獨立式;

>體積較小,不占空間,安裝方便,采用導軌安裝;

》有單獨的液晶顯示,可以更直觀的監測實時剩余電流值,以及報警值;

>需與DH-YKS4900C電氣火災監控設備配合使用，組成電氣火災監控系統;

〉可以獨立設置地址、報警值,也可用編碼器編址。

產品參數:

》產品型號: DH-YKS4951C

》工作電壓:DC24V(總線電壓)

>工作電流: < 1.2mA

>報警設定值: 300mA ~ 1000mA(步進10mA)

〉過線電流: 0A~ 1600A

>過線電壓:<660VAC

》過線額定頻率: 50Hz ~ 60Hz

>總線地址范圍: 1~ 127

》工作溫度: -10°C~ 50°C

>濕度:≤92%

》外型尺寸: 90X49X32mm

》材質: ABS

》執行標準: GB14287-2014電氣火災監控系統

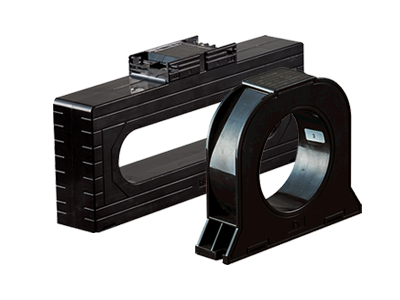

CT51剩余電流互感器

CT519103

CT519303

CT519403

CT519503

CT519603

CT519703

CT519803

CT519903

產品特點:

》和DH-YKS4942. DH-YKS4943、 DH-YKS4951C配套使用;

》圓形系列產品,共有5種品種,能夠滿足100A- 800A的主線回路的應用;

》滿足0.2級、0.5級、1級等不同精度的技術要求;

》滿足新國標對平衡特性的嚴苛要求，不平衡電流輸出值亦可以優于30mA、10mA、 甚至于5mA ;

》降低由于主回路電流磁場干擾而引起的誤報警,為設備的可靠性提供了充分的保障;

》采用模塊和產品可分離的結構設計,采用接插件或者端子直接連接;

》模塊安裝和拆卸極為簡單,方便安裝和維護。
