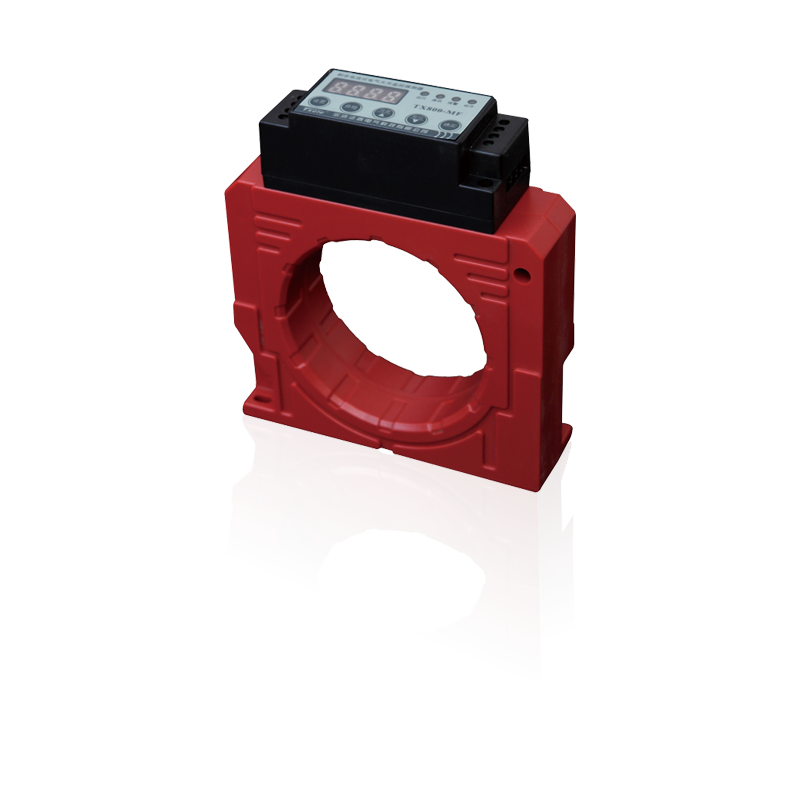

GST-DH9200-11剩余電流式電氣火災監控探測器
閱讀次數：1159 發布時間：2020-08-10
一、GST-DH9200-11型剩余電流式電氣火災監控探測器概述
GST-DH9200-11型剩余電流式電氣火災監控探測器(以下簡稱探測器)使用雙重供電方式和成熟的總線技術，工作穩定可靠。該探測器應用方式靈活，可以應用于總線式的漏電報警系統。
二、GST-DH9200-11探測器特點
1.GST-DH9200-11探測器和電氣火災監控設備采用無極性兩線制連接方式，布線簡便。
2.GST-DH9200-11探測器通訊采用數字化無損沖突技術和電子編碼技術，報警響應快，調試簡便。
3.GST-DH9200-11探測器內置高性能CPU，采用智能算法和看門狗技術。具備在線自檢測和校正功能，可以檢測探測線圈的短路斷路，并對一定范圍內的異常進行自校正。
4.GST-DH9200-11.探測器從50mA到1000mA二十級報警剩余電流設置，通過電子編碼器和電氣火災監控設備都可以實現探測器修改地址編碼和報警電流等設置，方便工程調試和維護。
5.零序電流互感器具有外形美觀，靈敏度高，線性度好，運行可靠，安裝方便。
三、GST-DH9200-11技術特性
| 型號 | GST-DH9200-11 |
| 工作電壓 | AC220V |
| 工作電流 | AC10mA |
| 額定動作電流 | 50mA到1000mA二十級可設(步進50mA) |
| 額定不動作電流 | 額定動作電流的50% |
| 輸出觸點容量 | 2A/250VAC，2A/30VDC |
| 常開觸點輸出 | 脈沖輸出與持續輸出可設 |
| 常開觸點延時輸出 | 0~10秒可設 |
| 過線電流 | 800A |
| 過線電壓 | ＜660VAC |
| 過線額定頻率 | 50Hz/60Hz |
| 總線接口 | 24V，無極性 |
| 響應時間 | ≤60s |
| 指示燈 | 工作燈：綠色，正常工作時點亮，約幾秒鐘閃動一次表示通訊正常； 報警燈：紅色，正常時熄滅，報警時常亮； 斷電燈：黃色，正常時熄滅，常開觸點延時輸出時閃亮，輸出成功后常亮； 故障/試驗燈：黃色，正常時熄滅，試驗狀態下閃亮，探測器故障時常亮。 |
| 使用環境 | 溫度：-10℃～+50℃ 相對濕度≤95%，不凝露 海拔＜3000m |
| 外殼防護等級 | IP20 |
| 線制 | 信號二總線無極性 |
| 編碼方式 | 電子編碼(編碼范圍為1~242) |
| 信號處理模塊殼體材料和顏色 | Q 235，藍綠色 |
| 信號處理模塊重量 | 700g |
| 外形尺寸 | 信號處理模塊：189mm×112mm×34mm |
安裝孔距： | 信號處理模塊：178mm×55mm |
