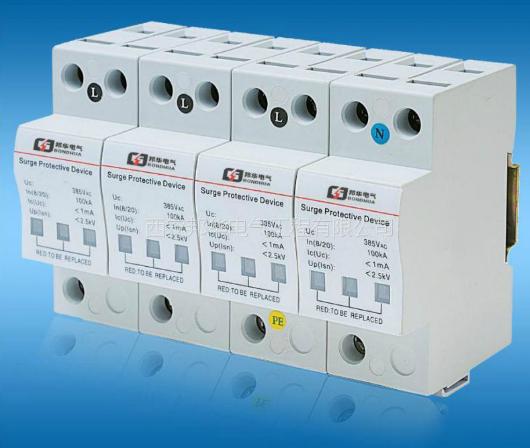

BY2-BC-25浪涌保護器
閱讀次數：1512 發布時間：2020-08-07
產品介紹
BY2-BC-25電源防雷器適用于交流50/60hz，額定工作電壓380v的tt、tn-s、tn-c、it等供電系統及工廠低壓動力和控制系統，對間接雷電和直接雷電影響或其他瞬時過電壓的浪涌進行保護，主要適用于住宅，第三產業及工礦企業等領域浪涌保護要求。
作用
BY2-BC-25電源防雷器就是在短時間納秒級內將被保護線路接入等電壓系統中，使設備各端口等電位，同時釋放在電路上因雷擊而產生的大量脈沖能量，將其短路釋放到大地，降低設備各端口的電位差。hdl適合于220/380v供配電系統的瞬態過電壓保護，該產品可以及其有效地抑制由雷電引起的感應過電壓及系統操作過電壓，保護設備安全，保障系統的正常運行。
原理
by2-bc-25電源防雷器采用了一種非線性特性的壓敏電阻。在正常情況下，浪涌保護器處于極高的電阻狀態，漏流幾乎為零，從而保證電源系統正常供電。當電源系統出現浪涌過壓時，hdl電源浪涌保護器立即在納秒級的時間內導通，將過電壓的幅值限值在設備的安全工作范圍內，同時將浪涌能量入地釋放掉。隨后，浪涌保護器又迅速變為高阻狀態，從而不影響正常供電。
產品參數
浪涌Imax： | 20KA | 40KA | 60KA | 80KA | 100KA | 200KA | A25 | A50 |
選配熔斷器 | 16A | 16A | 32A | 32A | 63A | 63A | 63A | 63A |
選配斷路器 | 20A | 25A | 32A | 40A | 63A | 80A | 100A | 100A |
選擇導線mm2 | 6 | 6 | 10 | 10 | 16 | 16 | 16 | 16 |
浪涌UC： | 220V、385V、400V、420V、690V | 275V、385V | ||||||
浪涌Up： | 1.2KV2.8KV | |||||||
組合方式 | 1P、1P+N、2P、3P、3P+N、4P | |||||||
響應時間 | ≤25ns(tA) | |||||||
