應急照明控制器：GB-C-J

b.應急照明控制器

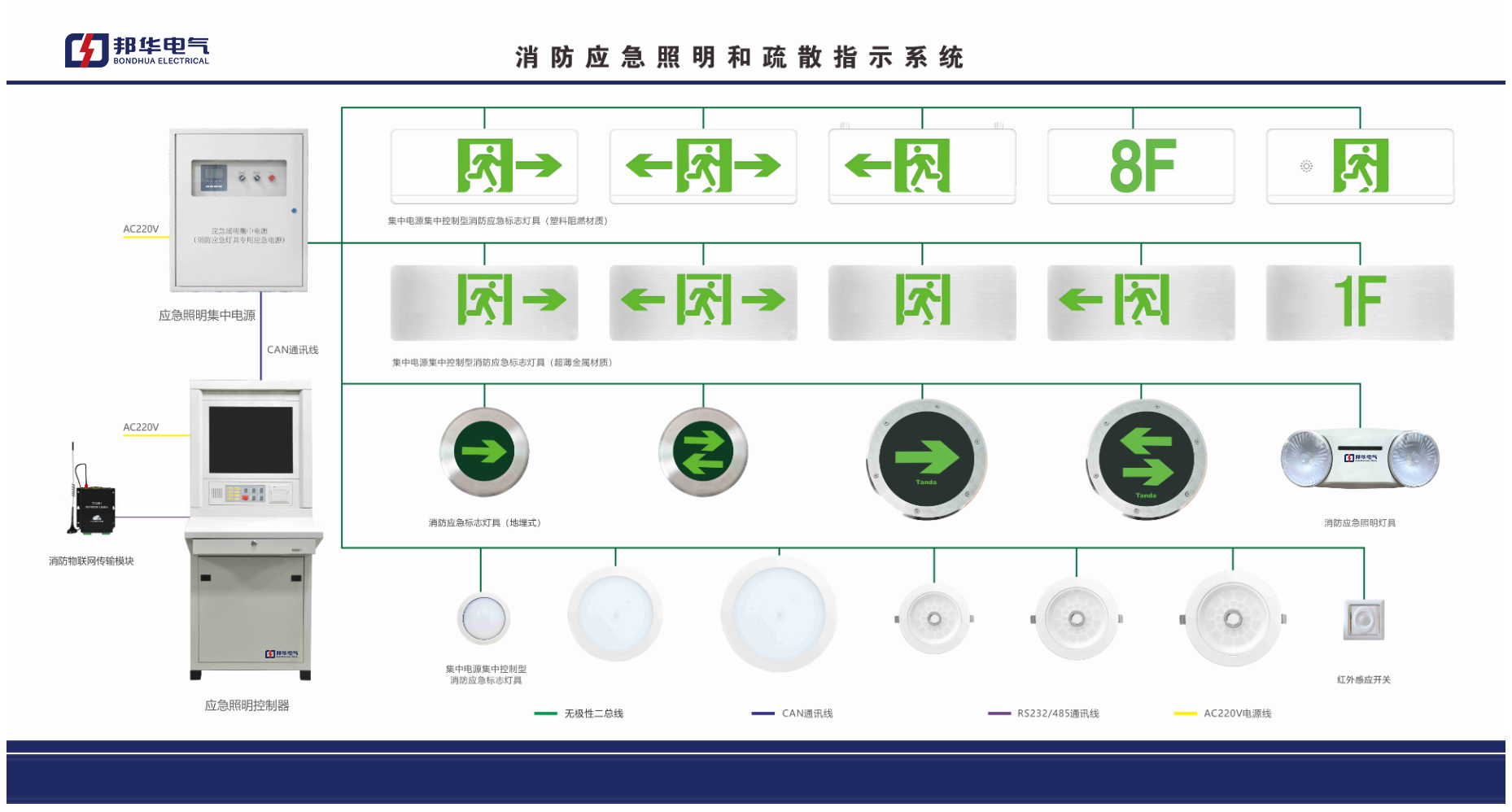

控制并顯示集中控制型消防應急燈具、應急照明分配電裝置及相關附件等工作狀態的裝置。應急鳳明控制與顯 示主機與所監控的分配電裝置、集中控制型燈具獨立成為系統，可與火災報警主機進行通訊，

GB-C-J口/O

 C:應急照明控制器; J:集中控制型: D/口:回路數/每回路點數，回路數不超過32個，每回路點數不超過100個。 主要技術參數:

供電電源: AC220W/50Hz消防專用電源: 控制回路數量及節點數: 1-32個回路，每路不大于100個控制點:可選配串口卡進行擴展; 通信接口: RS-232、 RS-485,工業以太網口; 數據存儲容量:不小于10000 通訊線纜:屏蔽雙絞線2X 1. 5m?: 通訊線路距離:不大于000米(大于100米可通過中繼擴展) : 備用時間:大于180分鐘:

外形尺寸: 600寬X600深X1800高;

防護等級: IP32;

安裝方式:落地安裝。

主要功能:

*監測功能

實時監測并顯示與其相連的所有消防應急燈具的工作狀態:

實時監測系統供電(通訊)網絡各回路開路、短路及連接狀態:

實時監測與供電(通訊)網絡連接的應急燈具開路、短路: .

*智能控制功能

根據火災報警的區城選擇最佳逃生路線，可以遠程設定和控制導光、燈等其它聯動功能;配臺監測系統可以 自動或手動控制消防應急燈具的應急轉換功能:

應急照明集中電源：GB-D-5KVA-A(主型)、GB-D-3KVA-A、GB-D-2KVA-A、GB-D-1KVA-A、GB-D-0.5KVA-A、GB-D-3KVA(主型)、GB-D-2KVA、GB-D-1KVA、GB-D-20KVA(主型)、GB-D-10KVA、GB-D-9KVA(主型)、GB-D-6KVA、GB-D-90KVA(主型)、GB-D-75KVA、GB-D-55KVA、GB-D-10KVA-C、GB-D-30KVA(主型)、GB-D-15KVA

a.應急照明集中電源

以蓄電池為能源并集中設置為消防應急燈具供電的裝置。由充電器、蓄電池、控制模塊、開關電器等組成。

GB-D-OKVA-C-0

D:應急照明集中電源 口KVA:應急照明集中電源輸出功率: C:集中控制型;-0: A表示A型集中電源，輸出DC24V (可選DC36V)。B表示B型集中電源，輸出 AC220V/DC216V. 主要技術參數:

輸出電壓: DC24V、 DC36V、 AC220V/DC216V;

輸出回路: 1-8個回路，每個回路配接燈具數量不宜超過60只，安全電壓負

載線纜長度不大于100米;

適用負載: LED光源燈具或非感性負載;

應急時間: 0. 5h、1h、1.5h、2h、3h;

效率: > 98%;

備用電源:閥控式鉛酸免維護電池或鋰離子電池;

防護等級: IP32, 特殊場所可定制高防護等級產品;

安裝方式:落地或掛墻安裝。

GB-FP-OKVA口/O

FP:應急照明分配電裝置

0/0:分配電裝置總功率/回路數，回路數不超過12個。

主要技術參數:

輸出電壓: DC24V或36V;

供電電源:單/雙路電源，AC220V/380V 土15%，501Hz士 1%; DC24V或36V;

回路數量: 1-12個， 每個回路配接燈具數量不超過60個:

消防聯動信號: DC24V有源持續信號;

防護等級: IP32;

安裝方式:明掛或落地;明掛安裝時， 下沿距地不小于1200m或中心距地1500mn; 分支回路輸出模塊:用于需要對各回路統一控制的場合， 根據輸出功能、電壓等級的不同對輸出模塊定型。
