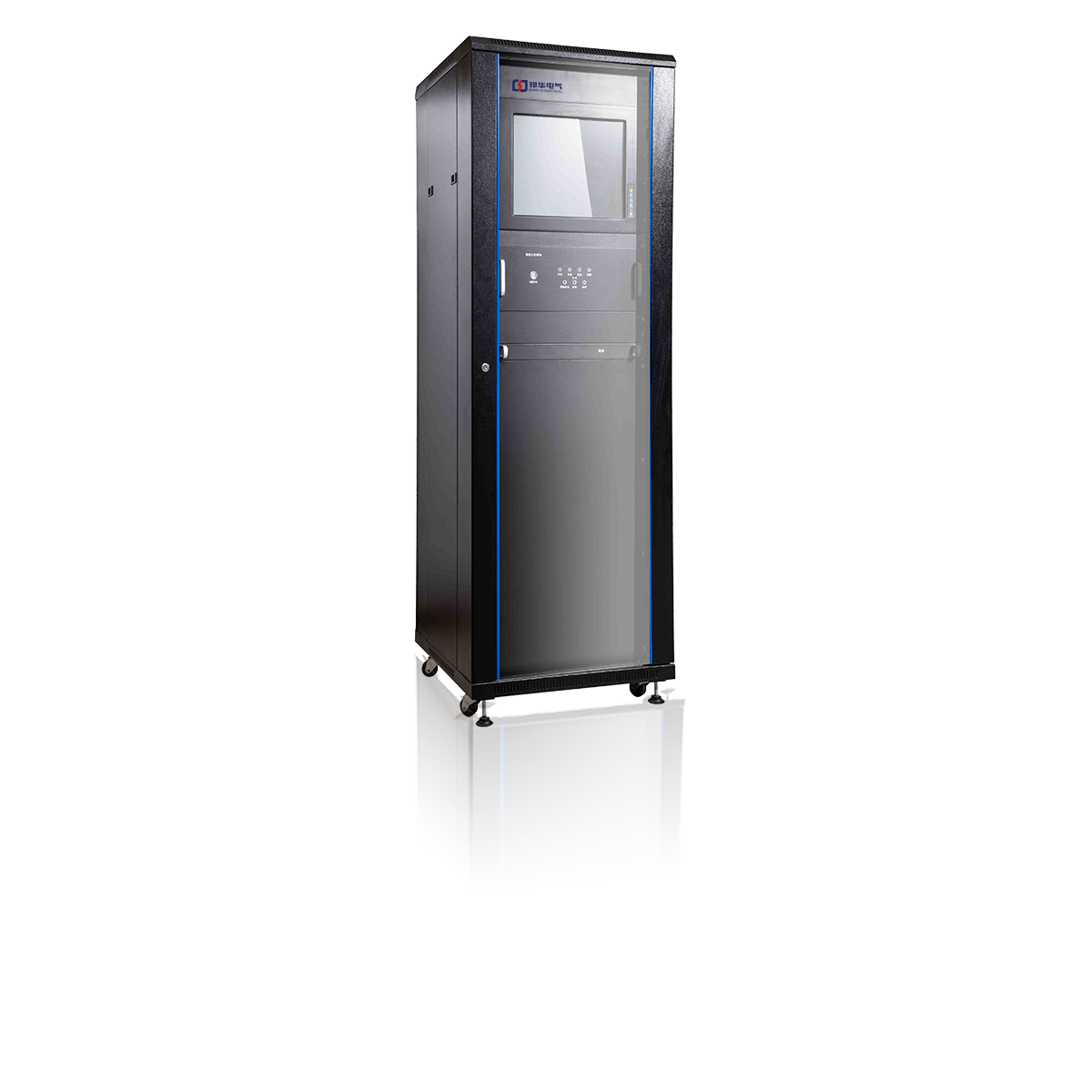

應急照明控制器：NT-C-8061G

功能簡介

應急照明控制器控制單元監控自身狀態信息的同時，實時監控應急照明集中電源、應急照明分配電裝置、消防應急燈具的狀態，記錄并存儲相關信息的狀態和時間，實時聲光報警。通過人性化的人機界面，實現人機對話。當火警信息觸發時，聯動及控制各部位動作。

應用及特點

 符合國家標準GB17945-2010《消防應急照明和散指示系統》的技術要求；

 控制器主機可以控制并顯示與其相連的所有燈具的工作狀態，顯示應急啟動時間；

 控制器在與其相連的任一燈具的連接線開路、短路及任一燈具光源開路、短路時，會發出故障聲、光信號，并指示故障部位；

 支持火點（火區）邏輯關聯方案編輯，編輯靈活簡單；

 支持火災聯動信號接入，根據不同著火點的信息，快速動作、自動生成并發送疏散方案至各節點燈具，從而指示人員迅速逃離火災現場；

 控制器操作簡單、使用方便、動作迅速；

 實時巡檢系統各功能模塊及網絡節點，可查閱各組件及節點信息，顯示故障位置：

 采用Celeron J1900/4Cores/2.0GHz和嵌入式ARM處理器，實時處理功能強大；

 CAN總線傳輸模式，通信距離遠、抗干擾能力強、維護方便；

 可存儲多達上萬個節點信息，支持節點信息中文錄入模式；

 17寸彩色液晶顯示器作為人機界面，各參量實時顯示及報警；

 采用精致美觀的人性化無線鍵盤鼠標，人機操作簡單快捷。

 主要性能及指標

 主電輸入電壓：AC220V，50HZ              備電輸入電壓：DC24V

 使用環境溫度：0℃~55℃                  相對濕度： <95%，不結露

 運行方式

主電供電： 連續

備電供電：≥180min

 應急啟動時間：＜5s

 額定功率：≤150W

 設備尺寸：（長×寬×高）：580×500×1800 （單位：mm）

 外殼防護等級：IP30

 電池容量：12V/12AH  2節，免維護鉛酸蓄電池

 控制器容量：四回路，每個回路最多接32臺設備（集中電源與分配電裝置數量之和），集中電源最大編號為125，分配電裝置最大編號為128

 通信的線材要求：（無鹵低煙阻燃耐火）WDZN-RVS2*1.5mm/WDZN-RVSP2*1.5mm

CAN總線通信距離：CAN 總線（5K波特率）1500米以內

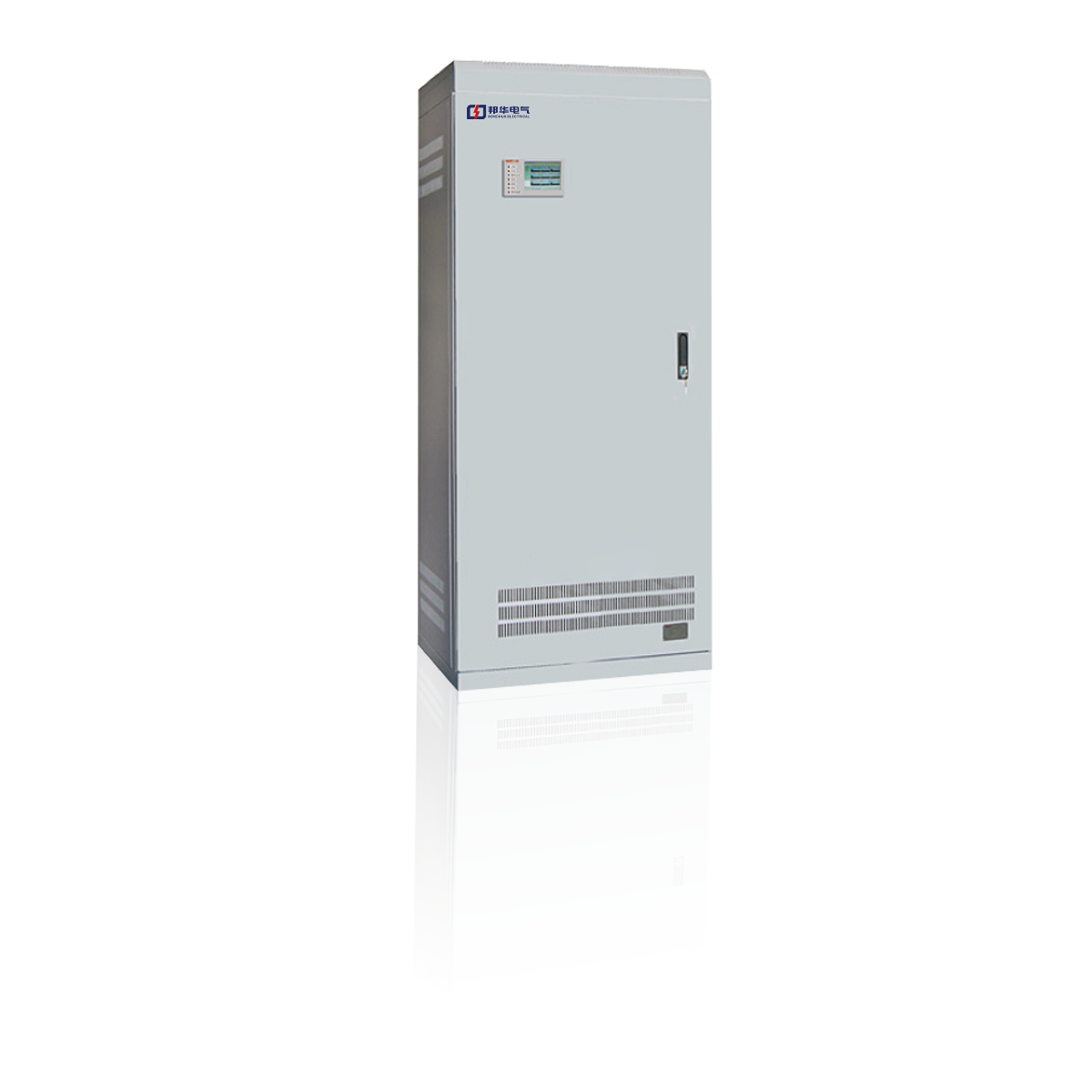

應急照明集中電源：NT-D-0.6KVA-8073(主型)、NT-D-0.3KVA-8072、NT-D-0.15KVA-8071、NT-D-0.5KVA-8070

1、特點簡介

應急照明集中電源是一種安裝在建筑物內的備用集中式應急電源裝置。當建筑物發生火災、事故或者其他緊急情況時，應急電源可以為消防標志燈、照明燈提供應急供電，保證消防應急照明和疏散指示燈正常工作；同時作為燈具與應急照明控制器的通訊橋梁，實時上傳燈具及自身工作狀態信息。

2、技術指標

1、 電源

主電電源：AC220V（+10%，-15%） 50Hz

備電電池：12V/33AH   4節，免維護鉛酸蓄電池。

2、 容量：最多可帶8個回路，每個回路最多64地址點，每回路輸出電流不超過4A

3、 線制：與應急照明控制器連接為有極性CAN總線；與燈具連接為無極性二總線

4、 功耗：≤600W

5、 應急啟動時間：≤5s

6、 運行方式

主電供電： 連續

備電供電：≥90min

7、 防護等級：IP33

8、 安裝方式：壁掛或落地安裝（壁掛安裝時，需配套底部支架）

9、 外形尺寸：(長×寬×高)：550 mm×250mm×650mm

10、 使用環境：

溫度：0℃-55℃                   相對濕度：≤95％，不結露

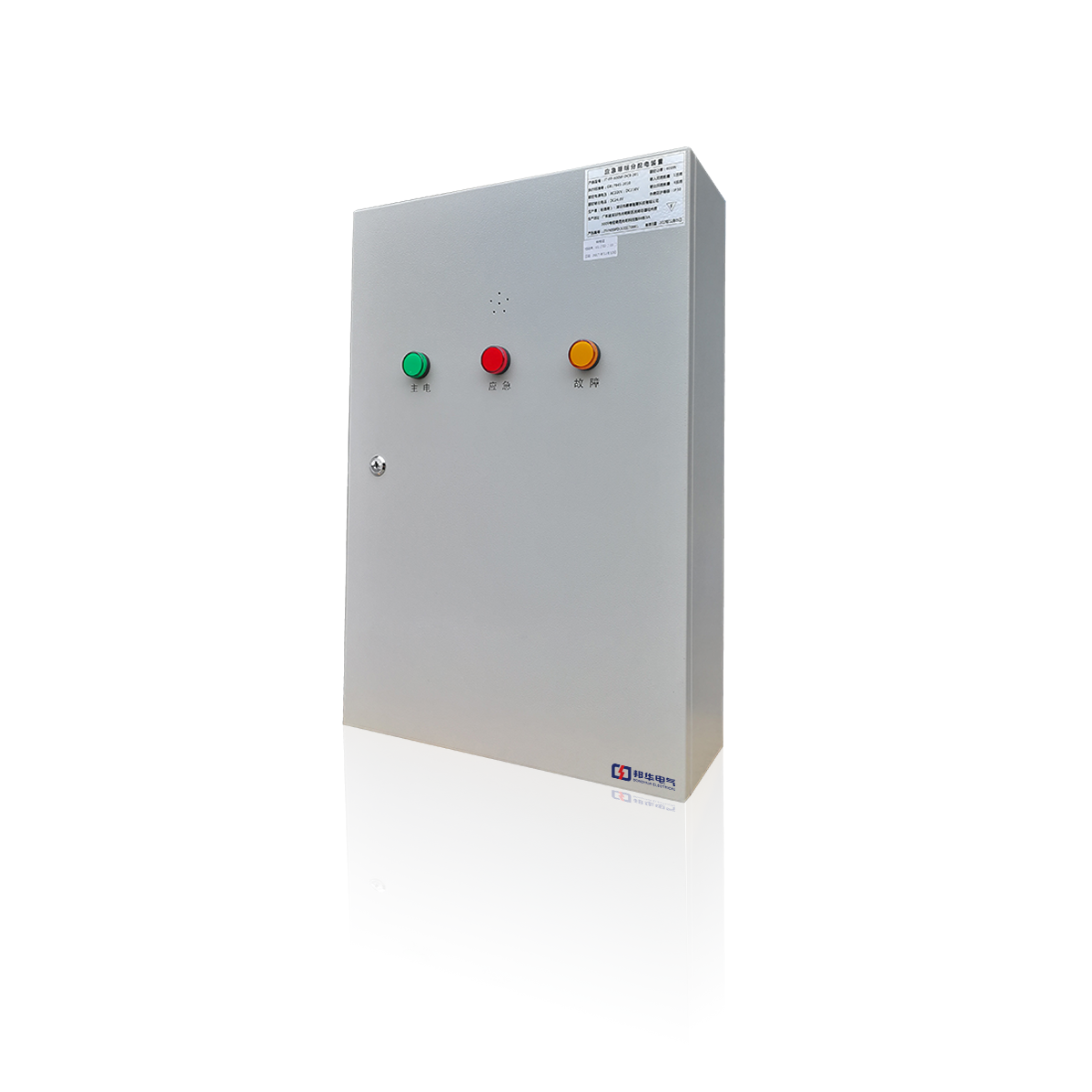

應急照明分配電裝置：NT-FP-8079

功能簡介

分配電裝置是將應急照明集中電源的電分配給燈具，并提供燈具與控制器之間通訊的橋梁作用。

應用及特點

 體積小巧，模塊化設計，壁掛安裝；

 具備通訊功能，實時上傳工作狀態；

 CAN總線傳輸模式，通信距離遠、抗干擾能力強、維護方便；

 具備短路、過載、保護功能；

 提供6路輸出，支持各支路故障檢測及短路保護。

主要性能及指標

 輸入電壓：DC36V

 輸出回路：6路，每回路最大點數為64，最大輸出功率90W

 使用環境溫度：0℃~55℃                          相對濕度：≤95%，不結露

 運行方式

主電供電：連續

備電供電：≥90min

 應急啟動時間：≤5s

 額定功率：500W

 設備尺寸：（長×寬×高）：430×145×400（單位：mm）

 外殼防護等級：IP30
