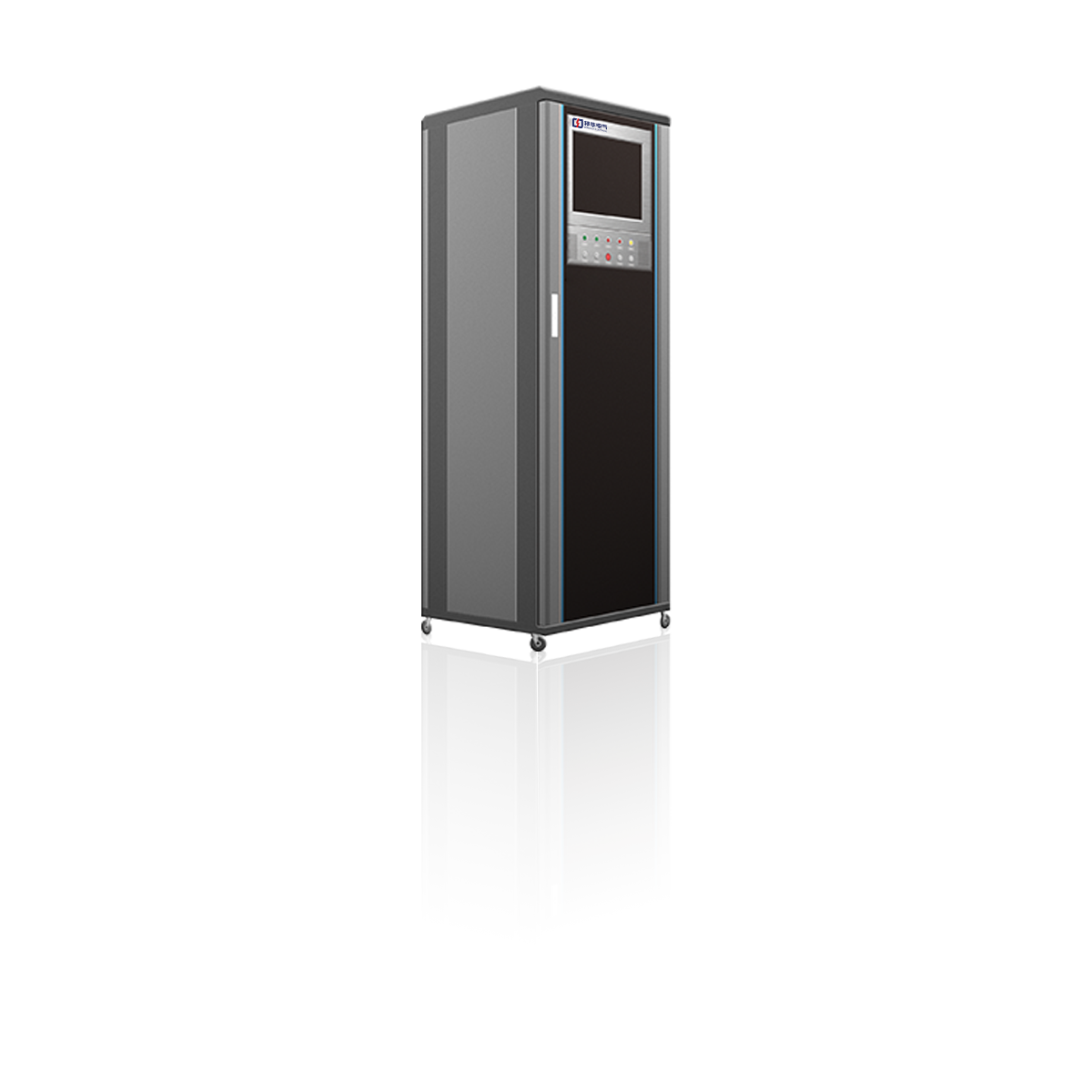

應急照明控制器：AC-C-1000-G-DT、AC-C-1000-GZX、AC-C-1000-G

控制器(主機)控制 并顯示與其相連的消 防應急標志燈具及消 防應急照明燈具的工 作狀態，顯示應急啟 動時間。

顯示與其相連的消防 應急標志燈具之間的 連線狀態故障時(如開路、短路)控 制器發出聲光故障報警信號，并指示、記錄故障部位。

顯示與其相連的消防應急燈具的連線狀態，故障時(如光源開路、短路)，控 制器發出聲光故障報警信號，并指示、記錄故障部位。

系統具有簡明的圖形設計，能顯示燈具的安裝位置。并能顯示火災發生地點、 燈具的工作狀態，能動態顯示應急疏散路線。

系統具有自動檢測功能，能實時檢測通信線路、消防應急燈具專用應急電源、 應急照明分配電裝置、應急燈具等設備的工作狀態。

系統具有年檢、月檢、日檢自動檢測功能。

可與火災報警器的報警信號聯動，接收火災報警的位置信號，自動生成最佳疏 散路線。

系統容量

◆應急照明控制器采用柜式結構，輸出回路為1-4路。

◆每路可接1-32臺消防應急燈具專用應急電源。

◆1臺消防應急燈具專用應急電源可與1-4臺應急照明分配電裝置每臺應急照明分配電裝置可與127

只標志燈具與照明燈具相連。.

每臺消防應急電源可配接508只消防應急燈具且燈具總功率不超過500W，一臺控制器最大可監. 控燈具數量為32 x 4 x 508=65024只。

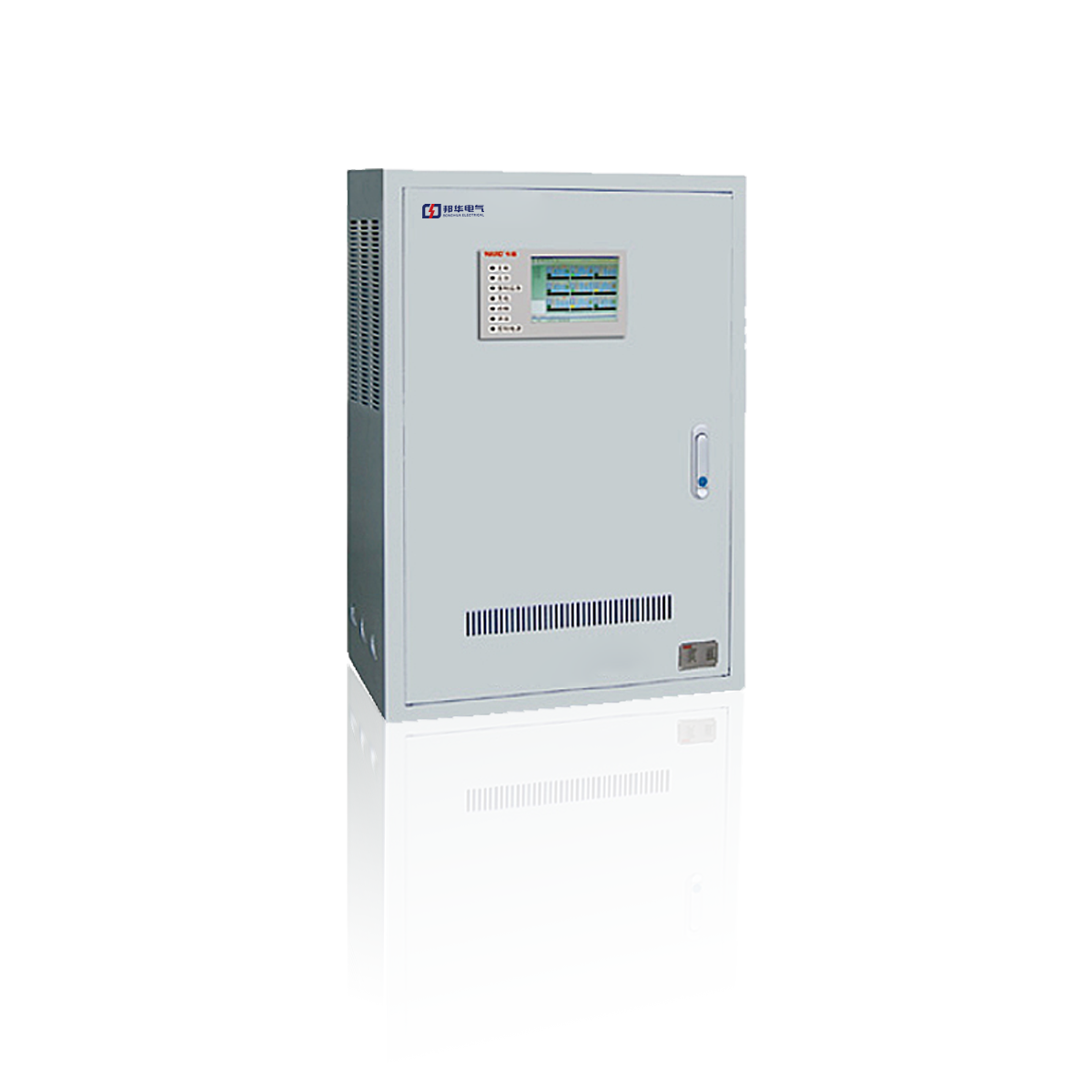

應急照明集中電源：AC-D-1KVA-PLUS-DT、AC-D-2KVA、AC-D-3KVA、AC-D-8KVA、AC-D-5KVA、AC-D-1KVA-PLUS(主型)、AC-D-0.5KVA-PLUS、AC-D-1KVA-ZX、AC-D-0.5KVA-ZX、AC-D-0.5KVA

|產品概述

本公司研制的消防應急燈具專用應急電源系統主要由機架、蓄電 池組、充電模塊、轉換開關、控制單元及逆變模塊等組成，其中逆變模 塊是核心。無市電或者市電故障時逆變模塊的作用則是將輸入的蓄電池 組直流電源變換成負載所需的交流電電源，經過轉換開關輸出給負載; 當市電正常時，輸入市電電源通過轉換開關直接向負載供電，同時，充 電模塊將交流電源變換成所需的直流電對蓄電池組進行智能充電。

本產品被廣泛應用于大型建筑、商場、公路交通等領域，主要如:

(1)各類大型建筑的應急照明用電;

(2)醫院的消防用電及應急照明用電;

(3)交通系統的地鐵、輕軌、機場的消防照明用電:

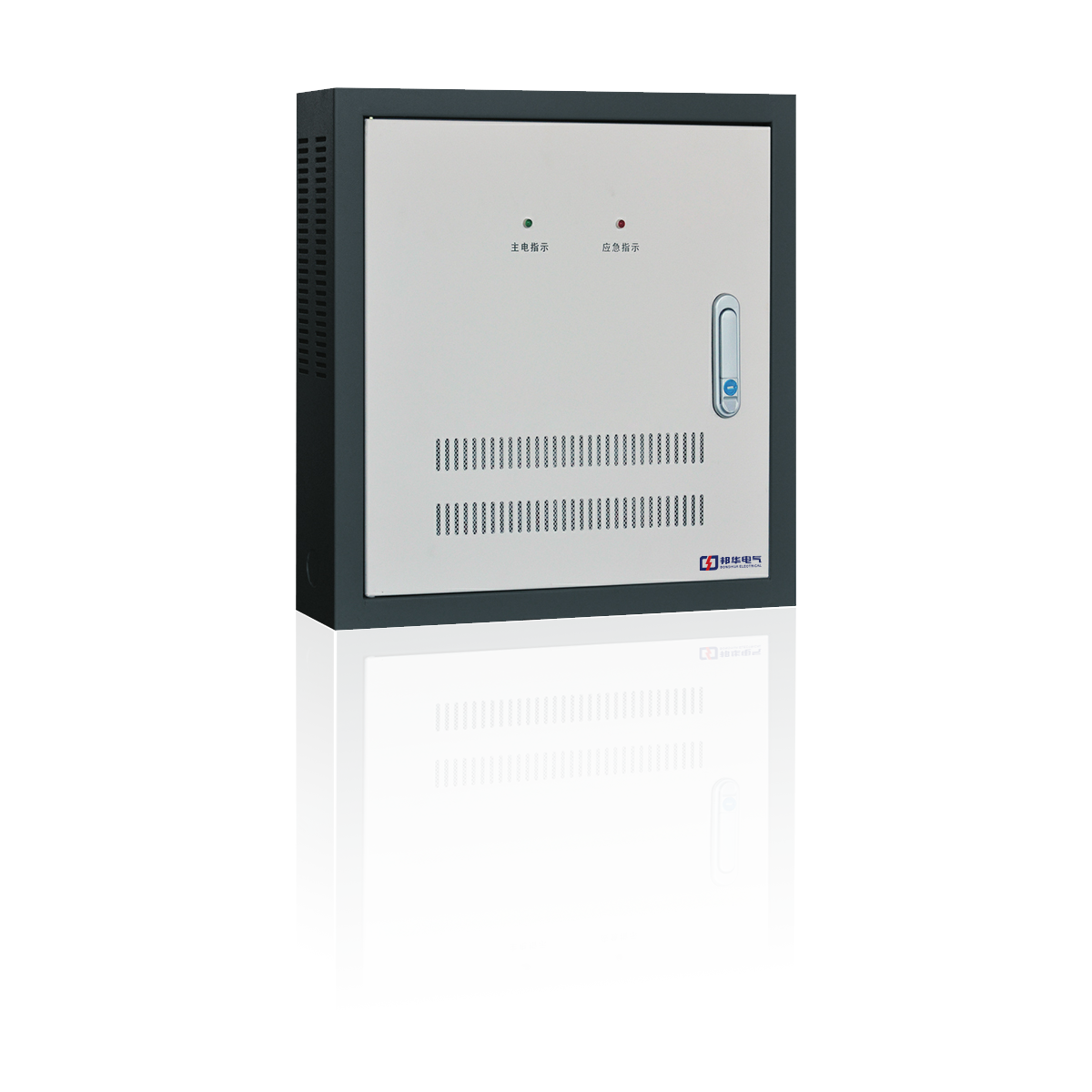

應急照明分配電裝置：AC-FP-36V-1.3KVA-D、AC-FP-0.5KVA-DC4-ZX、AC-FP-0.45KVA-DC4-ZX、AC-FP-36V/36V

◆分配電裝置 用于標志燈具及照明燈具電源的分配與保護。

采用CAN總線通訊，具有輸出故障監視功能，可以將信息直接上傳至應急照明控制器， ，在應急照明控制器上顯示。
