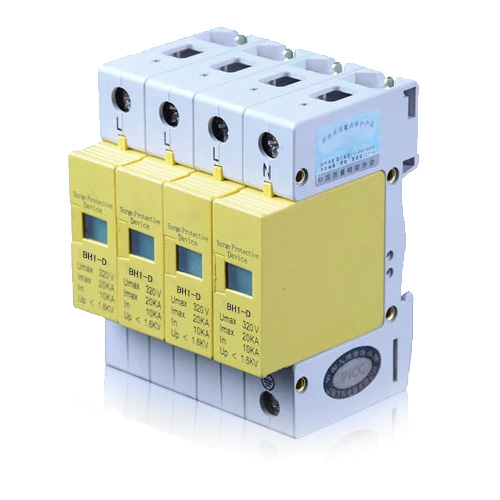

AL-125M（X3）浪涌保護器
閱讀次數：1280 發布時間：2020-07-30
產品介紹
SPD通用電源模塊浪涌保護器，符合SPD國家標準GB18802.1-2011要求規范，使用時并聯在電源線路上，它利用其自身當兩端電壓高于規定電壓后通過的電流呈指數規律增長的伏安特性，能夠有效的將竄入電力傳輸線的瞬時過電壓限制在設備或系統所能承受的電壓范圍內，達到將強大的雷電流泄流入地、抑制浪涌、泄流和限幅作用，從而保護被保護的設備或系統不受沖擊而損壞。
產品特點
適用于220V用電器純電源通道的防雷保護，如：野外光節點供電器，放大器220V供電電源、總臺儀器設備及空調、冰箱等家電。
采用“等電位”原理避雷，避雷效果額定，與接地電阻無關。雷擊時電源、信號不中斷。具自動修復內部故障，免于人工維修、盡終保護、安裝簡便等多種特殊功能。
主要技術指標： 負載功率：1500W 額定電壓：220V 標稱放電電流：25KA 最大放電電流：30KA 最大持續運作電壓：260V 動作電壓：470V 響應時間：≤20ns
產品參數
浪涌Imax： | 20KA | 40KA | 60KA | 80KA | 100KA | 200KA | A25 | A50 |
選配熔斷器 | 16A | 16A | 32A | 32A | 63A | 63A | 63A | 63A |
選配斷路器 | 20A | 25A | 32A | 40A | 63A | 80A | 100A | 100A |
選擇導線mm2 | 6 | 6 | 10 | 10 | 16 | 16 | 16 | 16 |
浪涌UC： | 220V、385V、400V、420V、690V | 275V、385V | ||||||
浪涌Up： | 1.2KV2.8KV | |||||||
組合方式 | 1P、1P+N、2P、3P、3P+N、4P | |||||||
響應時間 | ≤25ns(tA) | |||||||
