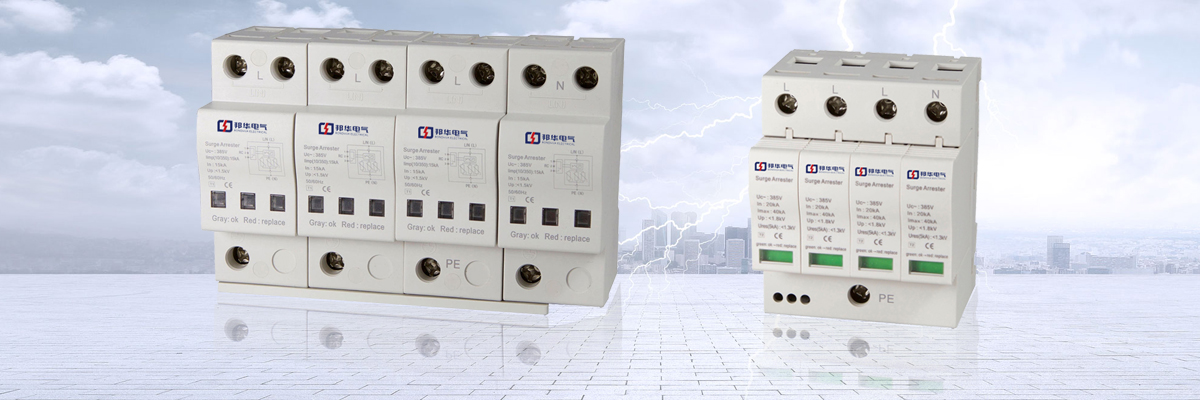

ZH1-A50/4-275 浪涌避雷器
閱讀次數：1499 發布時間：2020-07-28
ZH1-A一級電源浪涌保護器無續流,避免普通間隙式SPD浪涌過后滅弧瞬間掉電問題,同時無漏電流,可以安裝在電度表前面作浪涌保護。產品為標準 35mm 導軌式安裝方式,每模塊占兩位標準安裝位置,無需額外加裝電路熔斷保護裝置,安裝維護簡便。通過不同數量的組合可適用于單,三相電源系統。
Iimp(10/350)-25ka間隙式防雷模塊,具有高雷電通流能力,適用于電源系統靠前級防雷保護。該產品廣泛用于移動通信,微波通信局/站,電信機房,工業廠礦,民航,金融,證券等電源系統,如各種配電站,配電房,配電柜,交直流配電屏,開關箱以及其它各種重要且易遭受雷擊的設備。
適用范圍： 建筑物內總配電屏\建筑物內架空輸入的配電箱\室外配電柜,配電箱
性能參數：
型號 | ZH1-A25 | |
SPD端口 | 一端口 | |
SPD類別 | 電壓開關型 | |
額定電壓Un | 220VAC | |
較大持續運行電壓Uc | 275VAC | |
緣絕電阻Rins | >100Mohm | |
沖擊電流(10/350)Iimp | 電流峰值Ipeak | 25kA |
電荷量 Q | 12.5As | |
能量 W/R | 156.25kJ/Q | |
標稱放電電流(8/20)In | 25kA | |
較大放電電流(8/20)Imax | 150kA | |
電壓保護水平Up | ≤2.0kV | |
響應時間tA | ≤100ns | |
前置熔斷器 | 125AgG | |
連接導線 | 16-35mm2 | |
安裝 | 35mm標準導軌(EN50022/DIN46277-3) | |
工作環境溫度 | -40℃~ 85℃ | |
外殼材料 | 符合UL94V-0 | |
外殼保護等級 | IP20 | |
較大持續工作電壓 Uc-(V) | 直流參數 電壓 V1mA(V) | 標稱放電電流 ln(kA) 8/20us | 較大放電電流imax(kA) 8/20us | 電壓 保護水平 Up(kV) | 響應時間 ns | 工作環境℃ | |
ZH1-B100 | 275 | 430 | 60 | 150 | 2.0 | ≤25 | -40～+85 |
320 | 510 | 60 | 150 | 2.5 | |||
385 | 620 | 60 | 150 | 2.8 | |||
420 | 680 | 60 | 150 | 3.0 | |||
460 | 750 | 60 | 150 | 3.5 |
適用范圍
ZH6系列風力發電系統電源電涌保護器主要用于風力發電,鐵路交通,電力,礦山企業,大型工廠,輪船,艦艇等領域特殊的三相交流電源（1000V,690V,660V,400V）系統,有通流量為40KA,60 KA,80KA,100KA,160KA等規格,起防雷防浪涌保護作用。
特點
●I,II級產品通流量大,殘壓低,響應速度快,無續流,響應速度快
●內置溫控斷路技術及熱脫扣裝置,使保護器因過熱,擊穿失效時能自動斷開。
●模塊式設計,多極模塊組合,35mm導軌安裝
●窗口顏色顯示工作狀態,紅色指示產品故障。
●可選擇附帶遙信端子,便于遠程報警控制。（端子耐壓/耐流AC：125V/1A）
技術參數：
型 號 | ZH6-C40 | ZH6-B80 | ZH6-B100 | ZH6-B160 | 常用規格型號： ZH6-C40/3-690 ZH6-C40/4-690 ZH6-B80/3-690 ZH6-B80/4-690 ZH6-B100/3-690 ZH6-B100/4-690 ZH6-B160/3-690 ZH6-B160/4-690 |
適用電源 | 400/690V ～50HZ | ||||
較大持續工作電壓(AC) | 750V | ||||
標稱放電電流(8/20μS) | 20 KA | 40 KA | 60 KA | 80 KA | |
較大放電電流(8/20μS) | 40 KA | 80 KA | 100 KA | 160 KA | |
電壓保護水平UP | ≤2800V | ≤3000V | ≤3200V | ≤3500V | |
單片外形尺寸 | 90×68×36 | 90×68×72 | |||
響應時間 | <25nS | ||||
工作環境 | －40℃～ 80℃,相對濕度≤95% | ||||
外殼材料 | 阻燃尼龍 | ||||
防護等級 | IP 20 | ||||
配前置熔斷器或斷路器 | 32A | 63A | 63A | 125A | |
安裝接線導線橫截面積 | 單股硬導線6～25 mm2 多股軟導線6～35 mm2 | ||||
ZH1-A系列電壓開關型電源電涌保護器
ZH1-A15/4-275
ZH1-A15/3+NPE-275
ZH1-A25/4-275 (推薦使用)
ZH1-A25/3+NPE-275 (推薦使用)
ZH1-A35/4-275
ZH1-A35/3+NPE-275
ZH1-A50/4-275
ZH1-A50/3+NPE-275
ZH1-B150系列大通流電源電涌保護器
ZH1-B150/4-420
ZH1-B120系列大通流電源電涌保護器
ZH1-B120/4-420
ZH1-B100 系列大通流電源電涌保護器
ZH1-B100/3+NPE-420
ZH1-B100/4-420
ZH1-B80系列大通流電源電涌保護器
ZH1-B80/3+NPE-420
ZH1-B80/4-420
ZH1-B60系列電源電涌保護器
ZH1-B60/3+NPE-420
ZH1-B60/4-420
ZH1-C40系列電源電涌保護器
ZH1-C40/3+NPE-420
ZH1-C40/4-420
ZH1-D25系列電源電涌保護器
ZH1-D25/3+NPE-385
ZH1-D25/4-385
ZH2-DC系列直流電源電涌保護器
ZH2-DC24
ZH2-DC48
ZH2-DC110
ZH2-DC220
ZH6 系列光伏直流電源電涌保護器
ZH6-C40/2-500DC
ZH6-C40/2-650 DC
ZH6-C40/2-800 DC
ZH6-C40/2-1000 DC
ZH6-C40/2-1300 DC
ZH6-B60/2-1300 DC
ZH6-B80/2-1300 DC
ZH6-B100/2-1300 DC
ZH6-C40/3-500 DC
ZH6-C40/3-650 DC
ZH6-C40/3-800 DC
ZH6-C40/3-1000 DC
ZH6-C40/3-1300 DC
ZH6-B60/3-1300 DC
ZH6-B80/3-1300 DC
ZH6-B100/3-1300 DC
ZH6系列風力發電系統電源電涌保護器
ZH6-C40/3-690
ZH6-C40/4-690
ZH6-B80/3-690
ZH6-B80/4-690
ZH6-B100/3-690
ZH6-B100/4-690
ZH6-B160/3-690
ZH6-B160/4-690
