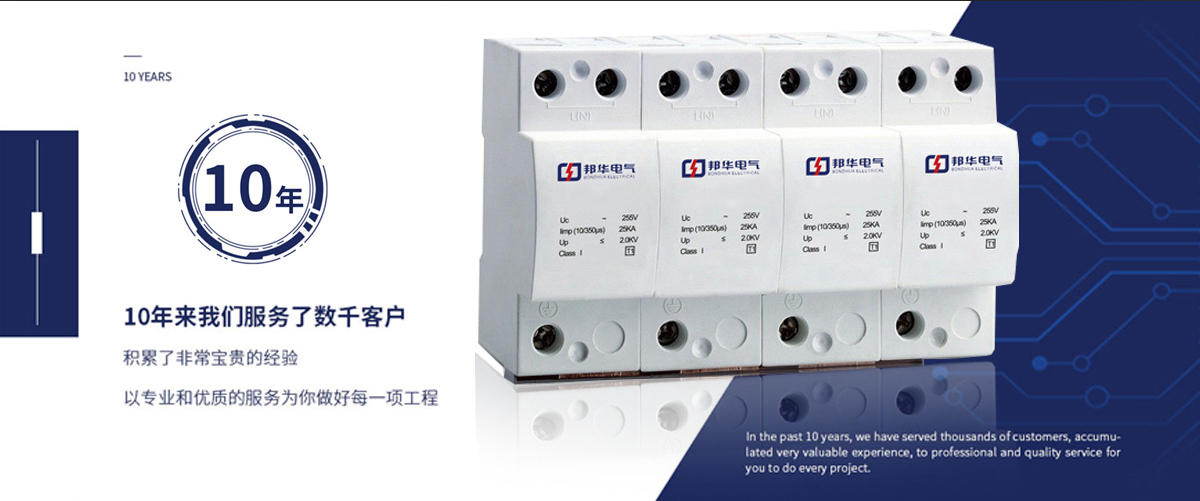

PMB-50/4 浪涌保護器
閱讀次數：1197 發布時間：2020-07-27
產品簡介
應用范圍：總配電端、架空線、***等容易遭受直擊雷危害的地方。（注：戶外安裝時，注意做好防水處理，本產品不具備防水功能）PMB-50/4、PMB-50/3+NPE、PMB-50/3、PMB-50/2、PMB-50/4、PMB-50/3+NPE、PMB-50/3、PMB-50/2電壓開關型電源防雷模塊，根據IEC國際電工***會相關標準，以及參考國內最新標準設計。主要應用于B級（第I級）電源防護。
核心元件采用耐超高溫石墨材料，使用真空間隙放電技術，革命性突***了MOV系列產品難以經受各類惡劣雷電流沖擊的劣勢，沖擊放電電流***達50KA（10/350μs）。
標準35mm導軌方式安裝，可直接安裝在電源機柜內，或外加箱體安裝。
功能特點
■共模保護
■適用于TN-TT-IT等電源系統，并聯安裝，無功率限制
■核心元件采用耐超高溫石墨材料
■單路通流容量***達200KA（8/20μs），50KA10/350μs）
■標準35mm導軌安裝
■UL標準設計生產
■適應性強，可在-45~85°C之間正常工作
本系列相關型號
PMB-50/4 | PMB-25/4 | PMB-15/4 |
PMB-50/3+NPE | PMB-25/3+NPE | PMB-15/3+NPE |
PMB-50/3 | PMB-25/3 | PMB-15/3 |
PMB-50/2 | PMB-25/2 | PMB-15/2 |
型號 | P | M | B | - | 50 | / | 4 |
↓ | ↓ | ↓ | ↓ | ↓ | |||
位置 | 1 | 2 | 3 | 4 | 5 |
位置 | 對應含義 |
1 | “P”-Power，即電源防雷器 |
2 | “M”-Module，即模塊 |
3 | “B”，表示電壓開關型，B級（I級）防雷 |
4 | “50”，表示防雷器的沖擊放電電流，采用10/350μs直擊雷波形檢測，單位：KA |
5 | “4”，即4模塊，表示組合防雷器的模塊數量 |
產品參數
型號 | PMB-50/4 | PMB-50/3+NPE | PMB-50/3 | PMB-50/2 |
SPD端口 | 一端口 | |||
SPD類型 | 電壓開關型 | |||
保護制式 | TN-TT-IT | |||
額定工作電壓Un | 275V | |||
***持續運行電壓Uc | 320V | |||
絕緣阻抗 | >100MΩ | |||
沖擊放電電流In（10/350） | 50KA | 3：50KA NPE：50KA | 50KA | 50KA |
***放電電流Imax（8/20） | 200KA | 3：200KA NPE：200KA | 200KA | 200KA |
限制電壓 | 2000V | |||
連接導線 | 6-25mm2 | |||
工作環境溫度 | -45~85°C | |||
外殼保護等級 | IP20 | |||
相關型號：PM1-60/4、PM2-40/4、PM3-20/4
