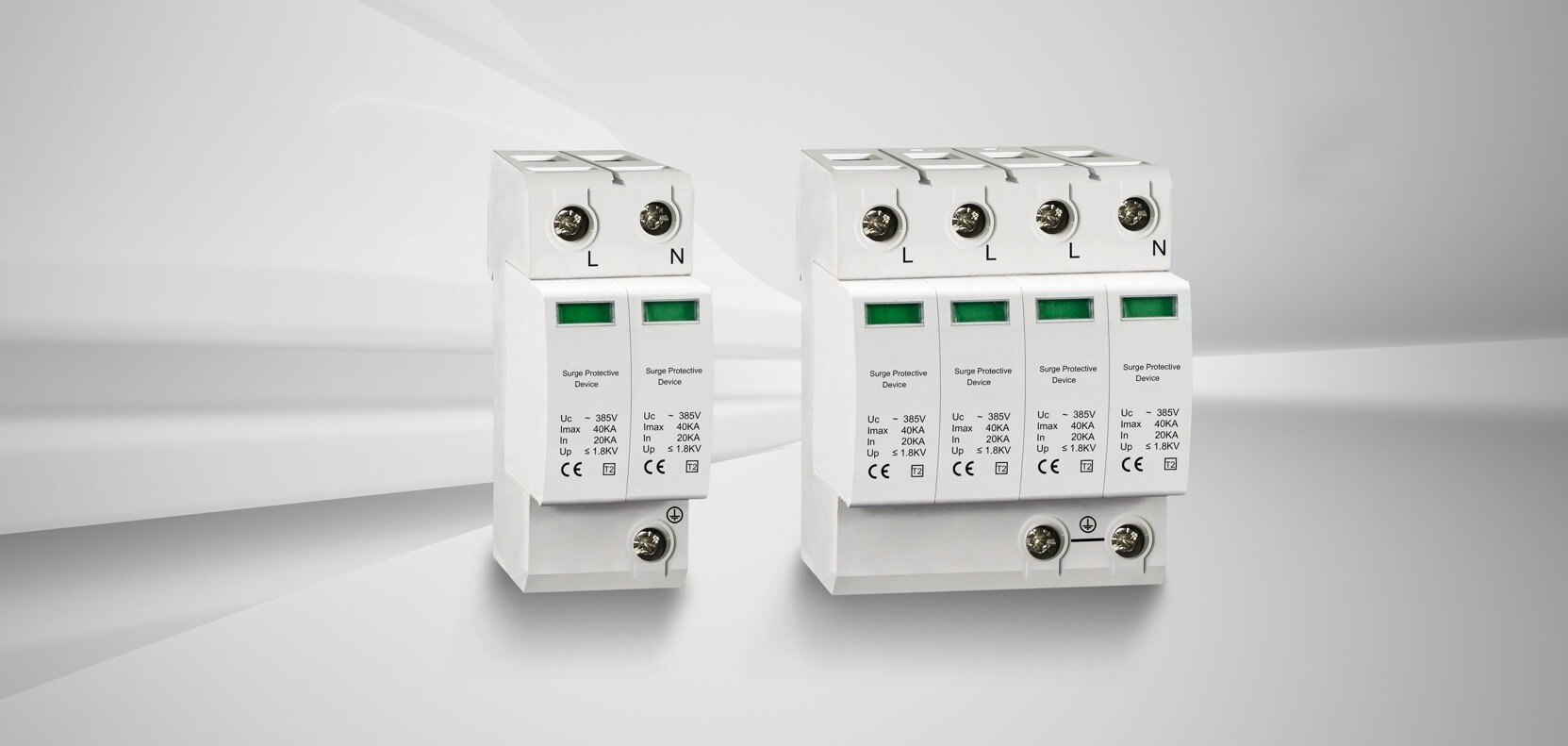

OMP-APM120電涌保護器
閱讀次數：1489 發布時間：2020-07-23
產品介紹：
電涌保護器（Surge Protection Device，簡稱SPD）(又稱電源防雷器、電源避雷器、浪涌保護器、過壓保護器)，其設計依據符合GB18802.1，IEC61643-1技術標準；適用于交流380V（50Hz/60Hz）及以下的TN-S、TN-C-S、TT、IT等供電線路系統的雷擊電磁脈沖（LEMP）保護，用于雷擊區域的LPZOA區或LPZOB區與LPZ1區區界面處。
功能特點：
1、可選遙信端子報警功能，便于遠程報警監控。
2、最高可承受120KA(8/20μs)雷電流沖擊。
3、反應速度快，動作響應時間小于25ns。
4、阻燃外殼設計，可方便地安裝在35mm電氣導軌上。
5、內置熱脫扣失效脫離裝置，使保護器因過熱、擊穿失效時能自動斷開。
6、可視告警窗口顏色表示保護的工作狀態，綠色(正常)、紅色(故障)。
產品應用和安裝位置：
電涌保護器適用于雷擊區域的LPZOA區或LPZOB區與LPZ1區區界面處，通常并聯安裝在樓層配電箱、計算機中心、電信機房、電梯控制室、變頻設備控制室、醫院手術室、監護室及裝有電子醫療設備場所的配電箱內。
技術參數：
名稱 | 二級電涌保護器 | ||
模塊型號 | OMP-APM120 | NPE | |
保護模式 | L-PE，N-PE；L-N，N-PE | N-PE | |
額定工作電壓(Un) | 220V/380V | ||
最大持續工作電壓(Uc) | 420V 50Hz/60Hz | 255V 50Hz/60Hz | |
電壓保護水平(Up) 在Isn時 | ≤3.2kV | ≤2.0kV | |
標稱放電電流(In) | 60kA(8/20μs) | 125kA(8/20μs) | |
最大放電電流(Imax) | 120kA(8/20μs) | -- | |
雷擊沖擊電流 (Iimp) | -- | 50KA(10/350μs) | |
響應時間 (Ta) | ≤25ns | ≤100ns | |
后備保護斷路器選型 | ≥63A D型， 分?jǐn)嚯娏髂芰?0KA | -- | |
接入導線截面S(L/N) | ≥16mm2 | ||
接入接地線截面(PE) | ≥25mm2 (相線截面積S≤16mm2時，地線用S；相線截面積16mm2≤S≤35mm2時，地線用16mm2；相線截面積S≥35mm2時，地線要求S/2 ；依據GB50054第2.2.9條) | ||
工作環境 | -40℃~+85℃ | ||
相對濕度 | ≤95% | ||
安裝 | 35mm標準電氣導軌 | ||
外殼材料 | 增強阻燃PBT | ||
測試依據 | GB18802.1、IEC61643-1 | ||
貨號 | 型號 | 名稱及備注 | |
800104 | OMP-APM120/4 | 三相380V用，4P | |
800105 | OMP-APM120/3+NPE | 三相380V用，3+1保護模式 | |
800128 | OMP-FM | （可選）遙信報警觸點端子，用于遠程報警監控功能。 | |
