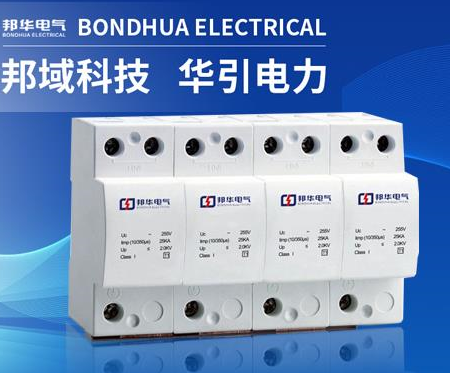

SPD避雷器CDY1-60/4P
閱讀次數：1246 發布時間：2020-09-10
CDY1-60/4P通流量大，殘壓低，CDY1-60/4P組合式結構，可實現不同的保護方式，CDY1-60/4P品質優，價格優，歡迎咨詢！
CDY1系列SPD概述
CDY1電涌保護器用于交流50Hz/60Hz、400V及以下的TT、IT、TN-S、TN-C-S等氣壓直流交流供電系統當中的等電流連接能夠保障電力沒有受損壞或者風浪涌過電流的干擾。設備末端需要搭載比較快流量的浪涌保護器，不然會遭到夠強的影響電壓損毀。
CDY1使用條件
周圍空氣溫度:-5℃~﹢40℃。
海拔高度:海拔不超過2000m。
空氣相對濕度:室溫條件下50%~90%。
與垂直面的傾斜度不超過5°。
無顯著搖動和沖擊振動的地方。
在無爆炸危險的介質中，不存在足以腐蝕金屬和損壞絕緣的氣體和粉塵。
CDY1結構特點
模塊化結構，安裝方便，帶電操作簡單，減少維護費用。
自主開發設計，帶故障脫離指示機構，告警指示明顯。
配有通信接口和聲光報警模塊，能實現遠程監控和聲光報警功能。
系列參數
浪涌Imax： | 20KA | 40KA | 60KA | 80KA | 100KA | 200KA | A25 | A50 |
選配熔斷器 | 16A | 16A | 32A | 32A | 63A | 63A | 63A | 63A |
選配斷路器 | 20A | 25A | 32A | 40A | 63A | 80A | 100A | 100A |
選擇導線mm2 | 6 | 6 | 10 | 10 | 16 | 16 | 16 | 16 |
浪涌UC： | 220V、385V、400V、420V、690V | 275V、385V | ||||||
浪涌Up： | 1.2KV2.8KV | |||||||
組合方式 | 1P、1P+N、2P、3P、3P+N、4P | |||||||
響應時間 | ≤25ns(tA) | |||||||
產品規格
CDY1-20：適于安裝在設備間配電箱或用電設備前端，如住戶配電箱，信息、電子、控制設備前端或最近的插座箱
CDY1-40：和CDY1-60適于安裝在建筑內低壓分配電柜處，如樓層配電箱，計算機中心、電信機房、電梯控制室配電箱符合標準：IEC 61643-1/GB 18802.1-2002

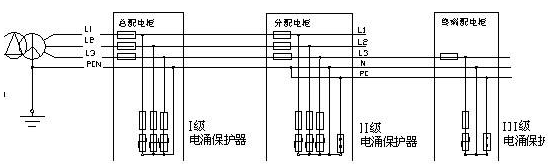

SPD線路安裝圖
CDY1-系列型號
CDY1-60/4P、CDY1-60/4P-385、CDY1-60/1P+N、CDY1-60/3P+N-385、CDY1-60/NPE-225、CDY1-100/3P+N-385、CDY1-80/3P+N-385
浪涌保護器的選擇一般有如下幾步
(1) 依據差異的電力裝置、訊號類別以及現場實際上條件挑選UC值；依據相異的頻率模塊選用特定模塊的避雷器；
(2) 根據SPD的保護距離確定其安裝位置；
(3) 安裝的SPD在正常情況下不會對設備產生故障，故障情況下不會對設備產生干擾；
(4) 根據SPD的具體安裝位置和被保護設備的電壓耐受水平選擇合適的SPD；
(5) 顧及了SPD水準相互的電流協調。信號型避雷器考量了裝配裝置的工作頻率、負載等數值。
CDY1-60/4P系列產品特點
同等通流量下，CDY1-20，CDY1-40，CDY1-60，殘壓低，為插拔式設計，可帶電操作，更換方便；底座可再利用，減少維護費用自主開發設計的故障脫離指示機構，告警指示明顯配有遙信和聲光報警附件，可實現遠程監控和聲光報警功能，CDY1-60/4P系列產品實現了防雷產品的本質安全，引領防雷科技進入全新時代，真正做到了安全、有效、靈活、穩定。
