在不同的場合有著不同的用電要求，許多供電系統已經開發出來。除了我們常見的單相系統外，還有TT系統、TN——C系統、TN——S系統等。針對這些供電系統，開發了不同型號的浪涌保護器。

圖一：

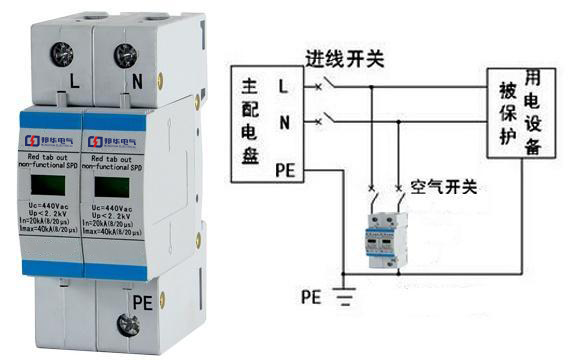

        根據單相系統浪涌保護器（SPD）接線圖，2p浪涌保護器按標準設計，單相三線，上兩孔，L口接火線，N口接零線，下PE口接地線。

       在TT系統浪涌保護器（SPD）接線圖中，TT系統是一個有直接接地點的電力系統。設備外露導電部分的接地與供電系統的接地?zé)o關。邦華電器3P+1浪涌保護器按標準設計，三相四線以上三個l口接三根火線，下N口接pen線，接右PE地線。

圖二：

       根據TN——C系統中浪涌保護器（SPD）接線圖，TN——C系統是保護零線與干線工作零線完全共用的系統，適用于無爆炸危險、安全條件良好的場所。邦華電器產品的3P浪涌保護器（SPD）為標準三相四線制，上三個l口接三根火線，下PE口接pen線。

圖三：

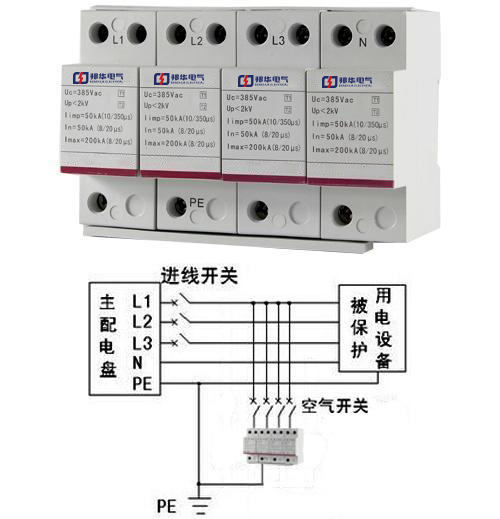

       根據TN——S系統中浪涌保護器（SPD）的接線圖，TN——S系統具有保護零線的功能，即保護零線與工作零線完全分離，適用于危險性高、安全性要求高的場所。邦華電器的4P浪涌保護器（SPD）按標準設計。它有三相五線。上三個l口接三根火線，右n口接零線，下PE口接地。

      隨之中國工業水平的不斷進步，防雷技術的逐步成熟，浪涌保護器的應用越加廣泛和規范，對人民的生活和工業用電提供更高的防雷安全
