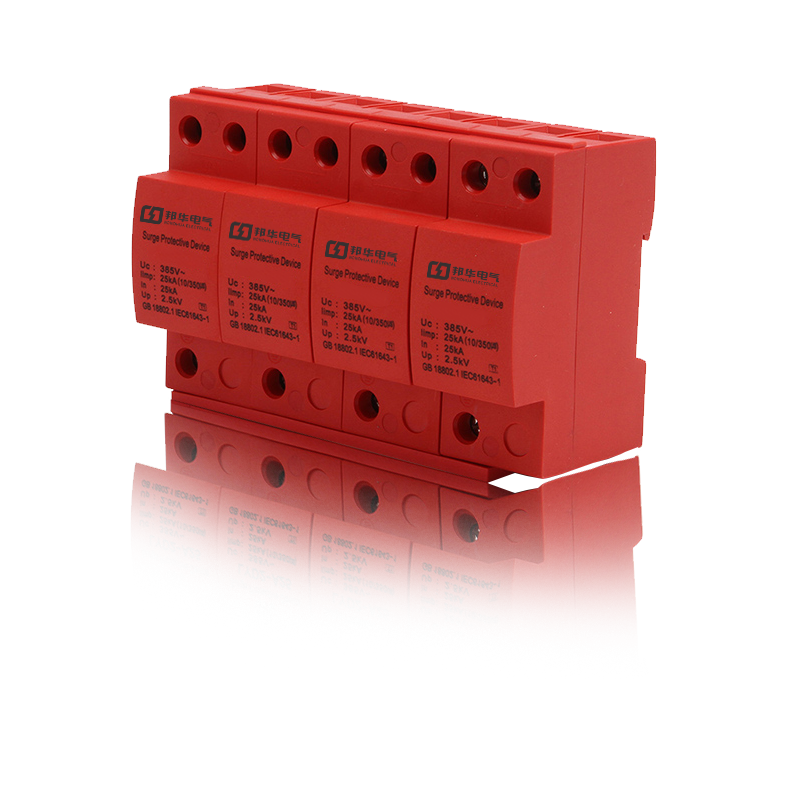

UPT-VSF50-C20TS/H 690V專用模塊式電源浪涌保護器
閱讀次數：1344 發布時間：2020-09-09
UPT-VSF50-C20TS/H系列690V專用模塊式電源浪涌保護器具有殘壓低、響應速度快、通流容量大，產品壽命長、UPT-VSF50-C20TS/H維護簡單、安裝方便！十五年防雷經驗，技術可靠, UPT-VSF50-C20TS/H避雷器,應用范圍廣, 價格合理，產品精良,性能優越!用心塑造安全!
應用
VSF50-TS/H系列電涌保護器(8/20μs)是一-款專為額定工作電壓690V交流電源系統保護要求所設計的產品。可提供4P、3P、2P、1P等多種保護方式的組合，最大持續運行電壓1200V。放電電流從20KA到100KA可選。
設計特征
內部元件采用大冗余量CategoryC3高能量并聯設計:
每一個MOV模塊都具備獨立的熱熔斷保護，以確保產品最大的安全可靠性;
運行工作狀態LED指示:
可專用浪涌計數裝置配合使用;
設計、制造、測試符合:
●-IEEE C62.41.1-2002, C62.41.2-2002,
and C62.45-2002
●-ANSI/IEEE C62.41-1991 and C62.45-1992
●-IEC 61643-1:1998
●-NEC285.6
●-GB 18802. 1-2002
VSF50-TS/H系列690V專用模塊式電源浪涌保護器性能指標
產品商標/型號 | UPT-VSF50-C20TS/H | UPT-VSF50-C45TS/H | UPT-VSF50-C65TS/H | UPT-VSF50-B80TS/H | UPT-VSF50-B10OTS/H |
安裝方式 | 并聯 | 并聯 | 并聯 | 并聯 | 并聯 |
額定工作電壓Un | 400/690v | 400/69Ov | 400/69ov | 400/69OV | 400/69ov |
最大持續運行電壓Uc | 625/1070V | 625/1070V | 625/1070V | 625/1070V | 625/1070v |
標稱放電電流(8/20 us) In | 20KA | 45KA | 65KA | 80KA | 10OKA |
最大放電電流(8/20 us) lmax | 5OKA | 8OKA | 10OKA4 | 120KA | 150KA |
殘壓(5kA，8/20 us)Ur | <890V | <92OV | <1000v | <1100V | <1200V |
電壓保護水平Up | ≤1.5kV | ≤2.3kV | ≤2.5kV | ≤2.5kV | ≤2.5kV |
漏電流I | <1/2uA相 | <1/2uA相 | <1/2 uA相 | <1/2uA相 | <1/2 uA相 |
響應時間t | <5ns | <5ns | <5ns | <5ns | <5ns |
內置故障永久斷開裝置 | 有 | 有 | 有 | 有 | 有 |
LED狀態顯示 | 有 | 有 | 有 | 有 | 有 |
運行故障報警接點 | 有 | 有 | 有 | 有 | 有 |
相對濕度范圍 | 0-95%Non-Condensing | o-95%Non-Condensing | o-95%Non-Condensing | o-95%Non-Condensing | o-95% Non-Condensing |
運行頻率 | 47-63Hz | 47-63Hz | 47-63Hz | 47-63Hz | 47-63Hz |
保護模式(可選) | 4P3P2P | 4P/3P2P | 4P/3P/2P/1P | 4P/3P/2P/1P | 4P/3P2P/1P |
接線尺寸 | 2.5~6mm' | 2.5~6mm' | 4~10mm' | 6~10mm' | 6~10mm' |
外殼 | IP20 | IP20 | IP20 | IP20 | lP20 |
