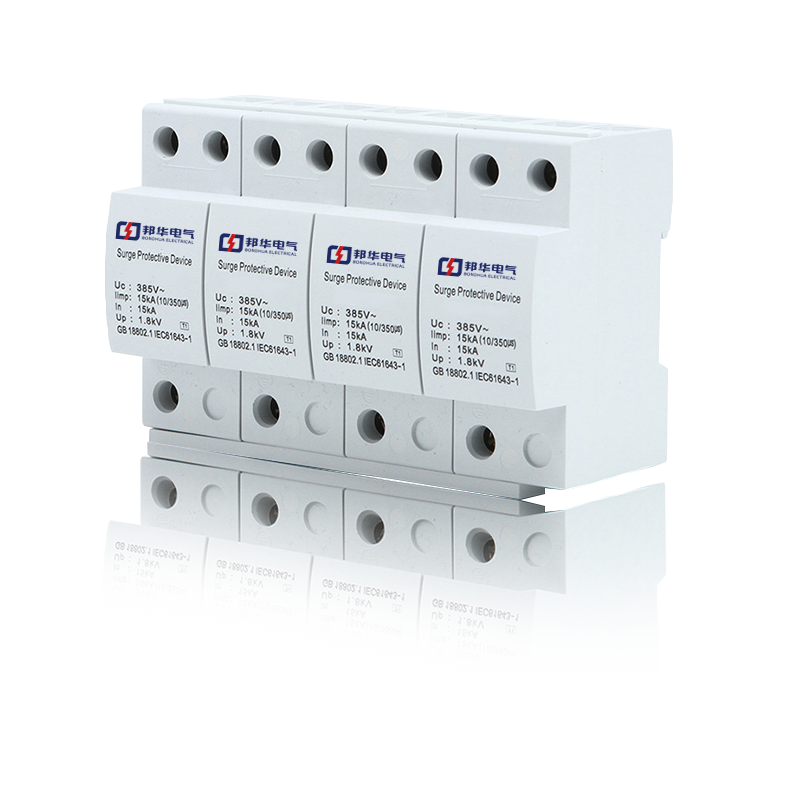

UPT-VSF50-C65TS/4P(F) C級65KA電源浪涌保護器
閱讀次數：1451 發布時間：2020-09-09
UPT-VSF50-C65TS/4P(F)系列C級65KA電源浪涌保護器具有殘壓低、響應速度快、通流容量大，產品壽命長、UPT-VSF50-C65TS/4P(F)維護簡單、安裝方便！十五年防雷經驗，技術可靠, UPT-VSF50-C65TS/4P(F)避雷器,應用范圍廣, 價格合理，產品精良,性能優越!用心塑造安全!
應用
VSF50-TS系 列C級65KA電源浪涌保護器(8/20μ s)設計是針對建筑物電源引入或引出且可產生較強過電壓的區域，產品有比較高的通流容量和較低的殘壓，所以可以安裝在建筑物室內380V低壓配電柜進線處或用作屋面用電設備的保護。本型號有4極保護之規格產品，相對性價比較好，普遍適用與各類建筑物的進線保護。
設計特征
內部元件采用大冗余量CategoryC3高能量并聯設計:
每一個MOV模塊都具備獨立的熱熔斷保護，以確保產品最大的安全可靠性;
運行工作狀態LED指示:
可專用浪涌計數裝置配合使用;
設計、制造、測試符合:
●-IEEE C62.41.1-2002, C62.41.2-2002,
and C62.45-2002
●-ANSI/IEEE C62.41-1991 and C62.45-1992
●-IEC 61643-1:1998
●-NEC285.6
●-GB 18802. 1-2002
VSF50-TS系列C級65KA電源浪涌保護器性能指標
產品商標/型號 | UPT-VSF50-C65TS/1P | UPT-VSF50-C65TS/1P(F) | UPT-VSF50-C65TS/4P | UPT-VSF50-C65TS/4P(F) |
安裝方式 | 并聯 | 并聯 | 并聯 | 并聯 |
額定工作電壓 Uh | 220/380V | 220/380v | 220/380V | 220/380v |
最大持續運行電壓Uc | 385V | 385v | 385V | 385V |
標稱放電電流(8/20 us) In | 65KA | 65KA | 65KA | 65KA |
最大放電電流(8/20 us)lmax | 10OKA | 10OKA | 10OKA4 | 100KA |
殘壓(5kA，8/20 us)Ur | <1000v | 1175V | <1000V | <1175V |
電壓保護水平Up | ≤2.2kV | 2.2kV | 2.2kV | ≤2.2kV |
漏電流l | <1/2uA相 | <1/2 uA相 | <1/2uA/相 | <1/2uA相 |
響應時間t | <5ns | <25ns | <5ns | <25ns |
內置故障永久斷開裝置 | 有 | 有 | 有 | 有 |
狀態顯示 | 有 | 有 | 有 | 有 |
運行故障報警接點 | 有 | 選裝 | 有 | 選裝 |
相對濕度范圍 | 0-95% Non-Condensing | 0-95% Non-Condensing | O-95% Non-Condensing | 0-95% Non-Condensing |
運行頻率 | 47-63Hz | 47-63Hz | 47-63Hz | 47-63Hz |
運行溫度 | -40°℃to +65℃ | -40°℃to+65℃ | -40°℃to+65℃ | -40°℃to+65℃ |
保護模式 | 1極 | 1極 | 4極 | 4極 |
模塊寬度 | 36mm | 36mm | 72mm | 72mm |
接線尺寸 | 4~10mm2 | 4~10mm' | 4~10mm' | 4~10mm' |
外殼 | IP20 | IP20 | IP20 | IP20 |
