BEC-120B/4P標準化、程序化、制度化、規范化生產，力達行業先進水平，BEC-120B/4P嚴格產品成本，提高產品質量，BEC-120B/4P多年電氣領域研究，值得信賴！

丨結構原理丨

浪涌保護器分為箱式和模塊式，采用非線性特性的過電壓保護元件。正常情況下，浪涌保護器處于高阻狀態，泄漏電流很小，以保證供電系統的正常供電。當電力系統發生浪涌過電壓時，浪涌保護器將在納秒時間內導通，并將過電壓幅值限制在設備的安全工作范圍內，浪涌能量釋放到地面。浪涌保護器迅速變為高阻狀態。

丨實際應用丨

雷電能量巨大，需要通過分級放電的方式釋放到地面。

一次防雷裝置能對直擊雷電流進行放電。當輸電線路直接受到雷擊時，會釋放出巨大的能量傳輸。在可能發生直接雷擊的地方，必須進行一級防雷。二次避雷器是在原避雷器殘壓區引起雷擊的一種保護裝置。目前，當一級避雷器吸收大量雷電能量時，三級避雷器中有一部分是巨大的能量，需要二級避雷器吸收。

同時，輸電線路通過一級防雷裝置將產生雷電電磁脈沖輻射LEMP。當避雷線足夠長時，避雷裝置需要釋放足夠的能量。三級防雷裝置是保護LEMP和通過二次避雷器的剩余雷電能量。

在選擇和安裝過電壓保護器時，應根據保護對象選擇合適的產品。放電計數器可作為選件添加。用戶需要根據自己的需要選擇自己的產品，并可以安裝。自動分離裝置是產品的標準配置，屬于消耗品。用戶應根據實際情況選擇備件數量。

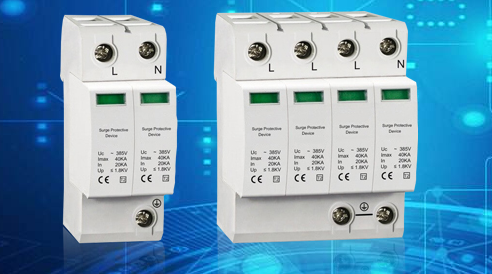

BEC-系列型號

BEC-120B/4P、BEC-100B/4P、BEC-80B/4P、BEC-60B/4P、BEC-40C/4P

丨BEC-系列尺寸圖丨

丨BEC-系列接線圖丨

浪涌防護器（SPD）的選擇應符合下列要求：

1. 天線應放置在直擊雷保護區（lpz0b）。

2. 根據被保護設備的工作頻率、平均輸出功率、連接器類型特性阻抗等參數，選擇插入損耗小、zhu波比小的天線饋線浪涌保護器。

3. 天線饋線浪涌保護器（SPD）應安裝在收發通信設備的射頻出口和入口。參數應符合表5.4.5的要求。

4. 對于具有多個天線的天饋傳輸系統，每個天線應配備合適的天線饋線浪涌保護器。天饋傳輸系統采用波導傳輸時，波導管的金屬外壁應與天線架、波導支撐架天線反射器電連接，其接地端應與等電位接地端子板連接。

5. 5號天線饋線浪涌防護器的接地端子應采用能承受預期雷電電流的多股絕緣銅導線與lpz0alpz0b與lpz1交界處的等電位接地端子板連接，導線截面積不小于6mm2。在進入機房前，同軸電纜的前端和后端應采用金屬屏蔽層接地。
