ZGG40-500(2+1)PV型電源模塊浪涌保護器
閱讀次數：1488 發布時間：2020-09-04
ZGG40-500(2+1)型電源模塊浪涌保護器具有殘壓低、響應速度快、通流容量大，ZGG40-500(2+1)產品壽命長、 維護簡單、安裝方便！十五年防雷經驗，技術可靠, 避雷器,應用范圍廣, ZGG40-500(2+1)價格合理，產品精良,性能優越!十年如一日,用心塑造安全!
ZGG40-500(2+1)PV型電源模塊浪涌保護器
概述
ZGG40-500(2+1)PV型電源模塊浪涌保護器并聯在直流電源系統或光伏發電系統中，可用于光伏發電站中逆變器的第二級防護。電源模塊浪涌保護器內部采用壓敏電阻作為防護元件，同時內部具有防止過熱、過流的安全脫離機構，來確保產品出現故障時，安全熄滅直流電弧，保證產品不出現燃燒等事故。在沒有電涌時，SPD具有高阻抗，當出現電涌電流和過電壓時，SPD將以≤25ns的速度響應、阻抗持續的減小，將SPD兩端的電壓限制在一個較低的水平，從而達到防止雷電過電壓（直接雷擊過電壓、感應雷電過電壓等）、操作過電壓（電氣裝置內任何開關動作、故障開始、中斷等產生的過電壓）和暫時過電壓（低壓配電系統的故障、電容器動作和電動機停機、啟動等產生的過電壓）對設備的損壞。
技術指標
| 過載特性模式 | 開路模式 |
| 最大持續運行電壓 UCPV | 600 V DC |
| 額定短路電流 ISCPV | 200 A |
| 標稱放電電流 In(8/20μs) | 20 kA |
| 最大放電電流 Imax(8/20μs) | 40 kA |
| 電壓保護水平 Up | 2.5 kV |
| 殘流 IPE | DC:≤20μA； AC:≤500μA |
| 保護模式 | + — -、+/- —PE |
| 外殼防護等級（IP代碼） | IP 20 |
| 應用系統 | 光伏系統 |
| 安裝形式 | 35 mm標準導軌 |

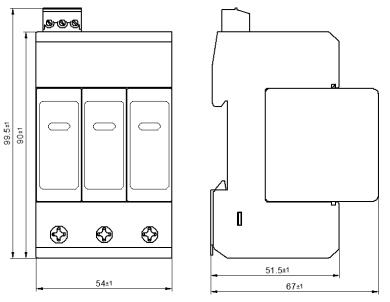

外型結構
執行標準
EN 50539-11：2013 低壓電涌保護器：包括直流的特殊應用的電涌保護器(SPD) 第11部分：用于光伏系統的電涌保護器的性能要求和測試方法
根據GB18802.12 3.1.27 3.1.28 3.1.29：浪涌保護器分為電壓開關型SPD、電壓限制型SPD以及復合型SPD；電壓開關型SPD沒有電涌時具有高阻抗，當對電涌電壓響應時能突變成低阻抗的SPD；電壓限制型SPD在沒有電涌時具有高阻抗，但是隨著電涌電流和電壓的上升，其阻抗將持續的減小；復合型SPD由電壓開關型元件和電壓限制型元件組成，其特性隨所加的電壓的特征可以表現為電壓開關型、電壓限制型或兩者皆有。
浪涌保護器平時是一個并聯在電路上的高阻抗電器，而當電涌電流和電壓上升時，浪涌保護器的阻抗會下降，此時浪涌保護器可視為導線，暫態短路電流和雷電流會通過浪涌保護器泄放到大地，這和規范GB 18802.1 3.1（浪涌保護器是用于泄放瞬態過電壓和泄放電涌電流的電器）對浪涌保護器的功能描述相同。
相關主產品型號：ZGG160-385/4P；ZGG120-385/4P；ZGG100-385/4P；ZGG80-385/4P；ZGG60-385/4P；ZGG40-385/4P；ZGG20-385/4P；
