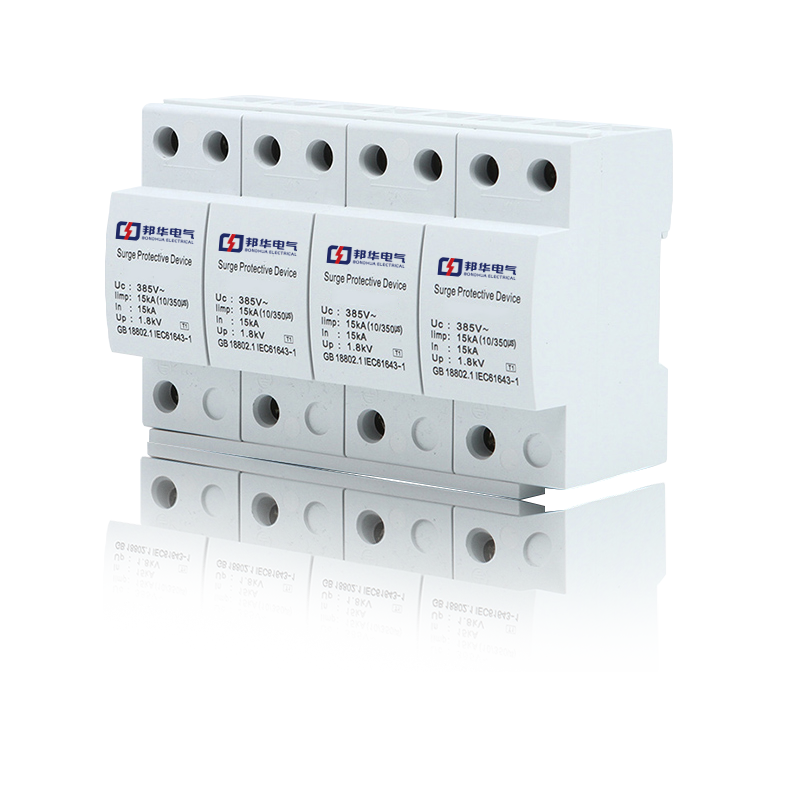

ZGGF15-275(3+1)Y_電源模塊浪涌保護器
閱讀次數：1281 發布時間：2020-09-03
ZGGF15-275(3+1)Y浪涌保護器具有殘壓低、響應速度快、通流容量大，產品壽命長、 ZGGF15-275(3+1)Y維護簡單、安裝方便！十五年防雷經驗，技術可靠,避雷器,應用范圍廣, ZGGF15-275(3+1)Y價格合理.防雷器,產品精良,性能優越!十年如一日,用心塑造安全！
概述
ZGGF15-275(3+1)Y電源模塊浪涌保護器采用特殊非金屬材料制成，應用疊層放電技術全密封設計，具有沖擊放電電流大，極限電壓低，無電弧外泄，無漏電電流，高電流滅火能力等特點，標準35mm導軌安裝，接線方便。適用于各種電網制式（TN，TT和IT），用于主電源系統，以保護設備免受直接雷擊或雷電感應的影響。
技術指標
| 產品型號 | ZGGF15-275 (3+1) Y | |
| SPD按照 IEC 61643-11 | ClassⅠ | |
| SPD按照 EN 61643-11 | Type 1 | |
| 標稱工作電壓 Uo | 230V /400V | |
| 最大持續運行電壓 UC | 275V (L-N); 255V (N-PE) | |
| 工作頻率 | 50/60Hz | |
| 標稱放電電流 In (8/20μs) | L-N | 15kA |
| N-PE | 60kA | |
| 沖擊放電電流 Iimp (10/350μs) | L-N | 15kA |
| N-PE | 60kA | |
| 電壓保護水平 Up | L-N | ≤2.5kV |
| N-PE | ≤1.5kV | |
| 泄漏電流 | ≤3mA | |
| 續流遮斷能力 If | 6kArms (L-N); 1kArms (N-PE) | |
| 保護模式 | L-N, N-PE | |
| 短路耐受能力 | 3kA | |
| 暫態過電壓試驗值TOV (低壓系統) UT (L-N) | 440V, 5s | |
| 暫態過電壓試驗值TOV (高/中壓系統) UT (N-PE) | 1200V, 200ms | |
| 應用系統 | TT, TN-S | |
| 防護等級 | IP20 | |

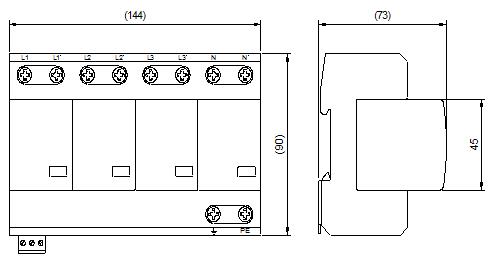

外型結構
執行標準
EC 61643-11:2011
EN 61643-11:2012
UL 1449 ed3:2013
GB 18802.1-2011
YD/T 1235.1-2002
10/350μs波是模擬直擊雷的波形，波形能量大； 8/20μs波是模擬雷電感應和雷電傳導的波形。
SPD主要用來限制在電源系統中由雷電引起的瞬態過電壓 （即雷電電涌） 和大部分的操作過電壓。雷電電涌可以通過電源或信號線路侵入設備，可以由于雷擊時地電位升高反擊設備，也可以因雷擊建筑物本身 （或在附近） 產生的脈沖電磁場在電纜和環路中感應產生。因此，除了配備良好的避雷針、引下線和接地裝置等外部防雷措施，還需要安裝SPD。因為它們無法防止雷電感應電涌沿線的傳導侵入和雷電二次回擊。特別是如果建筑物內有價值較高、影響較大信息電子設備和/或電力電子設備，其耐受雷電電涌的能力大大低于常規電氣設備，更加需要安裝SPD。
相關主產品型號：ZGG160-385/4P；ZGG120-385/4P；ZGG100-385/4P；ZGG80-385/4P；ZGG60-385/4P；ZGG40-385/4P；ZGG20-385/4P；
