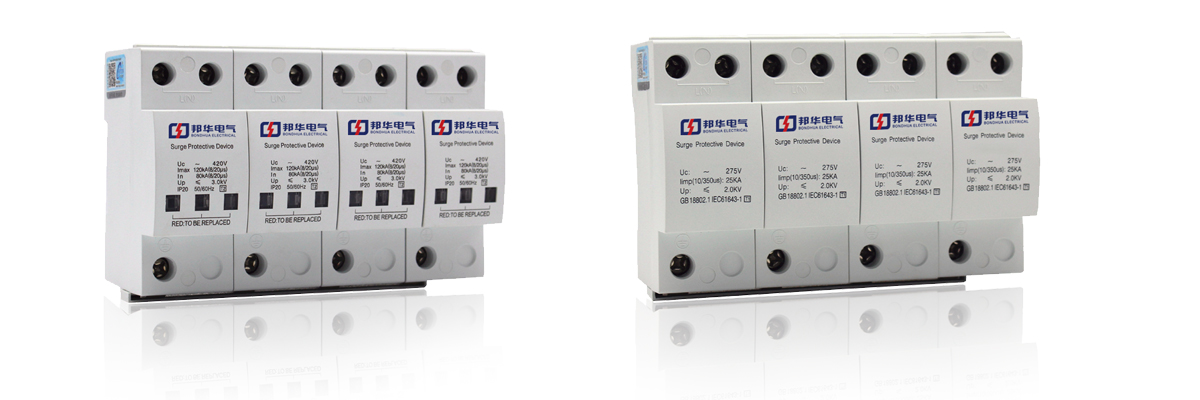

ZGGF50-440電源模塊浪涌保護器
閱讀次數：1872 發布時間：2020-09-03
ZGG120-385/4P浪涌保護器，十五年防雷經驗，技術可靠,ZGG120-385/4P避雷器,應用范圍廣,價格合理.ZGG120-385/4P防雷器,產品精良,性能優越!十年如一日,用心塑造安全!
ZGG120-385/4P浪涌保護器具有殘壓低、ZGG120-385/4P響應速度快、通流容量大，ZGG120-385/4P浪涌保護器產品壽命長、維護簡單、ZGG120-385/4P安裝方便！
概述
ZGGF50-440電源模塊浪涌保護器采用特殊非金屬材料制成，應用疊層放電技術全密封設計，具有沖擊放電電流大、限制電壓低、無電弧外泄、無漏電電流、遮斷續流能力強等特點，標準35mm導軌安裝，接線方便。主要用于電源第一級防雷，適用于不同的電網制式（TN,TT和IT），以保護設備免遭直擊雷或雷電感應的破壞。
B類浪涌保護器：標稱放電電流In，沖擊電壓1.2/50 μs 沖擊電壓和最大沖擊電流Iimp 的試驗，Iimp 的波形為10/350 μsUp 最大4kv（IEC61643-1;IEC 60664-1）
C類浪涌保護器：標稱放電電流In，沖擊電壓1.2/50 μs 沖擊電壓和最大沖擊電流Iimp 的試驗，Iimp 的波形為8/25ms
D類浪涌保護器：進行混合波合（開路電壓1.2/50 μs 沖擊電壓，鄧路電流8/25 μs）試驗
技術指標
| 標稱工作電壓Uo | 230/400V |
| 最大持續運行電壓 UC | 440V |
| 標稱放電電流In(8/20μs) | 50kA |
| 沖擊放電電流Iimp(10/350μs) | 50kA |
| 電壓保護水平 Up | ≤2.5kV |
| 限制電壓UL (10/350μs 50kA) | ≤2.5kV（10μs前≤2.5kV，10μs后≤1.0kV） |
| 續流遮斷能力 If | 6kArms |
| 泄漏電流 | ≤3mA |
| 短路耐受能力 | 3kA |
| 暫態過電壓試驗值TOV (低壓系統) UT | TOV 耐受模式，UT =682V,tT=5s |
| 暫態過電壓試驗值TOV (高/中壓系統) UT | TOV 耐受模式，UT =1640V,tT=200ms |
| 比能量 W/R | 625 kJ/Ω |
| 安裝方式 | DIN 35mm標準導軌 |
| 防護等級 | IP20 |
浪涌保護器是比避雷器更先進的防護設備，除開雷電沖擊波，還可以極大程度消弱電力系統自身所產生的其他破壞性浪涌沖擊。杭州光束防雷建議，在用電單位高壓進線系統已裝設避雷器的情況下，在低壓系統中就應該裝設防護功能更精密的浪涌保護器。
執行標準
EC 61643-11:2011
EN 61643-11:2012
UL 1449 ed3:2013
GB 18802.1-2011
YD/T 1235.1-2002
相關主產品型號：ZGG160-385/4P；ZGG120-385/4P；ZGG100-385/4P；ZGG80-385/4P；ZGG60-385/4P；ZGG40-385/4P；ZGG20-385/4P；
