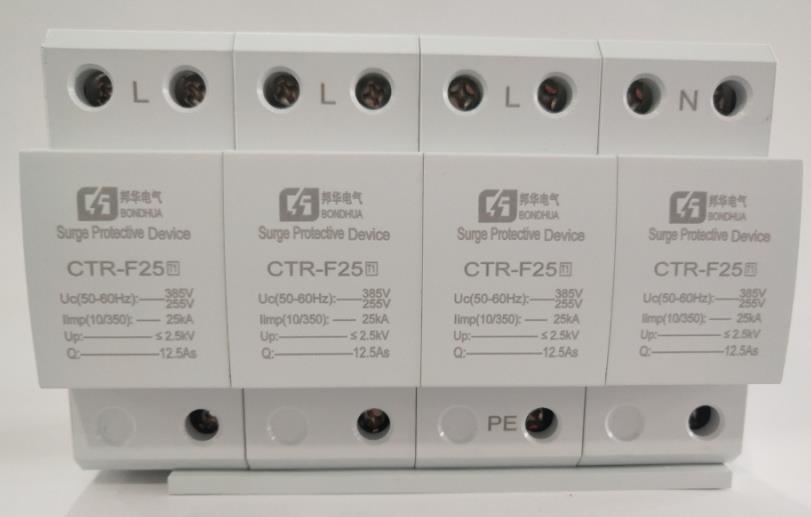

CTR-25N/4P 電涌保護器 CTR-15N
閱讀次數：2247 發布時間：2020-09-01
CTR-25N/4P 電涌保護器質量保證！CTR-25N/4P 電涌保護器價格低，質量好！CTR-25N/4P 電涌保護器脫扣靈敏，遇流量大。歡迎來電咨詢！
CTR-N/4P或3P+ N/ E相交流電源電涌保護器
良好的防雷電性能、安規性能和特殊的結構,能夠滿足三相交流電源系統的安裝維護要求。完善的技術和設計確保了該系列產品運行的安全可靠性。
CTR-N/4P或3P +N系列三相交流電羽電涌保護器是模塊式產品的主要系列之- - .該組件有良好的防雷電性能。安規性能和特殊的結構要求,能夠滿足三相交流電源系統的安裝維護要求，完善的技術和設計確保了該系列產品運行的安全可靠性。此系列產品適用于保護晶受雷擊的三相供電系統.可根據不同通流量作為-.二、三級保護器使用。該產品采用并聯保護方式。通流能力強.引入了獨特的長壽命技術,避免了同類產品易分化失效的問題。模塊采用大冗余量設計,加強了保護功能。使得最大放電電流可達200kA.模塊外殼采用高性能阻燃材料及劣化自動脫離裝置。徹底避免爆炸和火災,實現劣化自動檢測和保護功能。同時該產品可選裝報警遇控接點,可加裝雷擊計數園.
長壽治，不易劣化失效;
嚴格的TOV及脫扣試驗。確保器件本身的安全性;
內部元件采用大冗余量設計通流量大 ，最大可達200kA :
外殼采用絕緣阻燃材料，密封結構設計，符合UL94.V0 ;
故障狀態指示，及時報告產品劣化狀況;
可達裝正信接點?？梢酝ㄟ^此接點進行遠程監控。
詳細參數：
型號 | CTR-15N/4P | CTR-25N/4P | CTR-45N/4P | CTR-45N(T)/4P |
SPD保護符合EN61643-11 | Type3 | Type3 | Type2 | Type2 |
SPD安裝類別符合EN61643-1 | Classll | Classll | Classl | ClassI |
保護級別符合DINVDE0675-06 | C | C | B | B |
相數 | 3 | |||
安裝方式 | 井聯 | |||
額定工作電壓 Un | 380V | |||
最大交流持續工作電壓 U | 385V | 385V | 385V | 275V |
標稱故電電流(8/20μs)In | 15kA | 20kA | 40kA | 40kA |
最大放電電流(8/20us)Inas | 30kA | 40kA | 80kA | 80kA |
殘壓(5kA,8/20) U | 790V | 790V | 790V | 650V |
電壓保護水平 Up | 1.5kV | 2.0kV | 1.5kV | |
響應時間 t | <5ns | |||
漏電流 | s1μA/相 | |||
TOV故障電壓 U | 470V/5sec | |||
保護模式 | 4P/3P+N | |||
內置故障永久斷開裝置 | 有 | |||
失效指示功能 | 有 | |||
壓線螺絲 接線端子/迷信接口 | M5/M2 | |||
螺絲緊圄扭距接線端子/遜信接口 | 6Nm/0.2Nm | |||
連接導線截面積 | 4-25mm' | |||
安裝軌道 | 35mmDinrailEN60715 | |||
溫度范圍 | -40C-80C | |||
防護等級 | IP20(符合IEC-60529/EN60-529) | |||
絕緣外殼材料 | PA66 | |||
阻燃等級 | 符合UL94-V0 | |||
模塊總體尺寸 | 72mmx90mmx65mm | |||
相關產品型號：CTR-15N/4P、CTR-25N/4P、CTR-45N/4P、CTR-45NT/4P、CTR-15N/3P+N、CTR-25N/3P+N、CTR-45N/3P+N、CTR-45N(T)/3P+N
