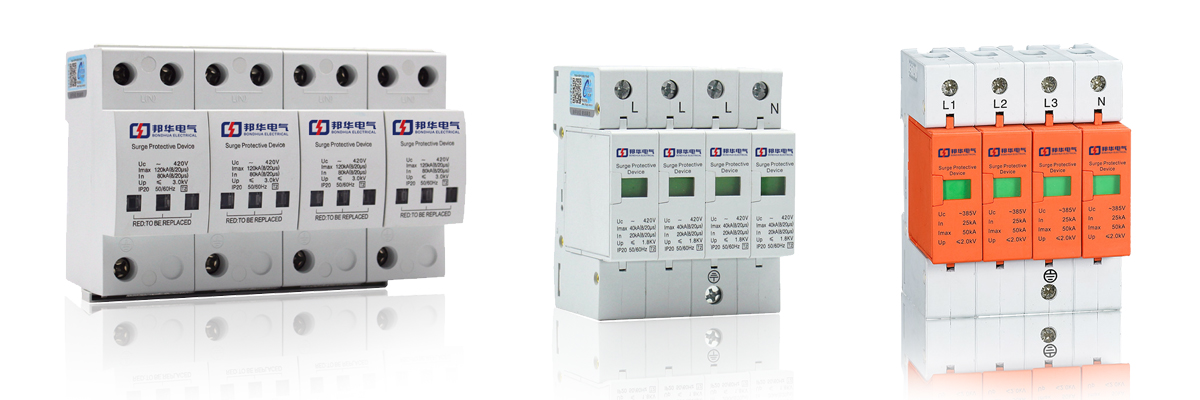

丨常用AV230/400V浪涌保護器丨

      電涌保護器可以在最短的時間(納秒級)內將被保護線路接入等電位系統中,使設備各端口等電位,同時釋放在電路上 因雷電感應而產生的大量脈沖電流,將過電壓鉗位.降低設備各端口的電位差。電涌保護器適合于230/400V供配電系統 的瞬態過電壓保護,該系列產品可以極其有效地抑制由雷電引起的感應過電壓及系統操作過電壓,保護設備安全,保障系統的正常運行。

      對于設備(或系統) ,必須在各進出線纜上安裝相應的電涌保護器,一旦 線纜上產生過電壓,由于電涌保護器的作用， 將過電壓限制到設備的耐壓值以內,從而保護設備(或系統)免遭損壞。

BEC-120B

技術參數：

最大放電電流Imax（kA）：120（8/20μs）

最大持續工作電壓Uc（V）：385

電壓保護水平Up（kV）：≦2.5

溫度范圍：-40℃~+70℃

外殼：聚酰胺PA6阻燃增強

三相模塊尺寸（長×寬×高）：144×67×92mm

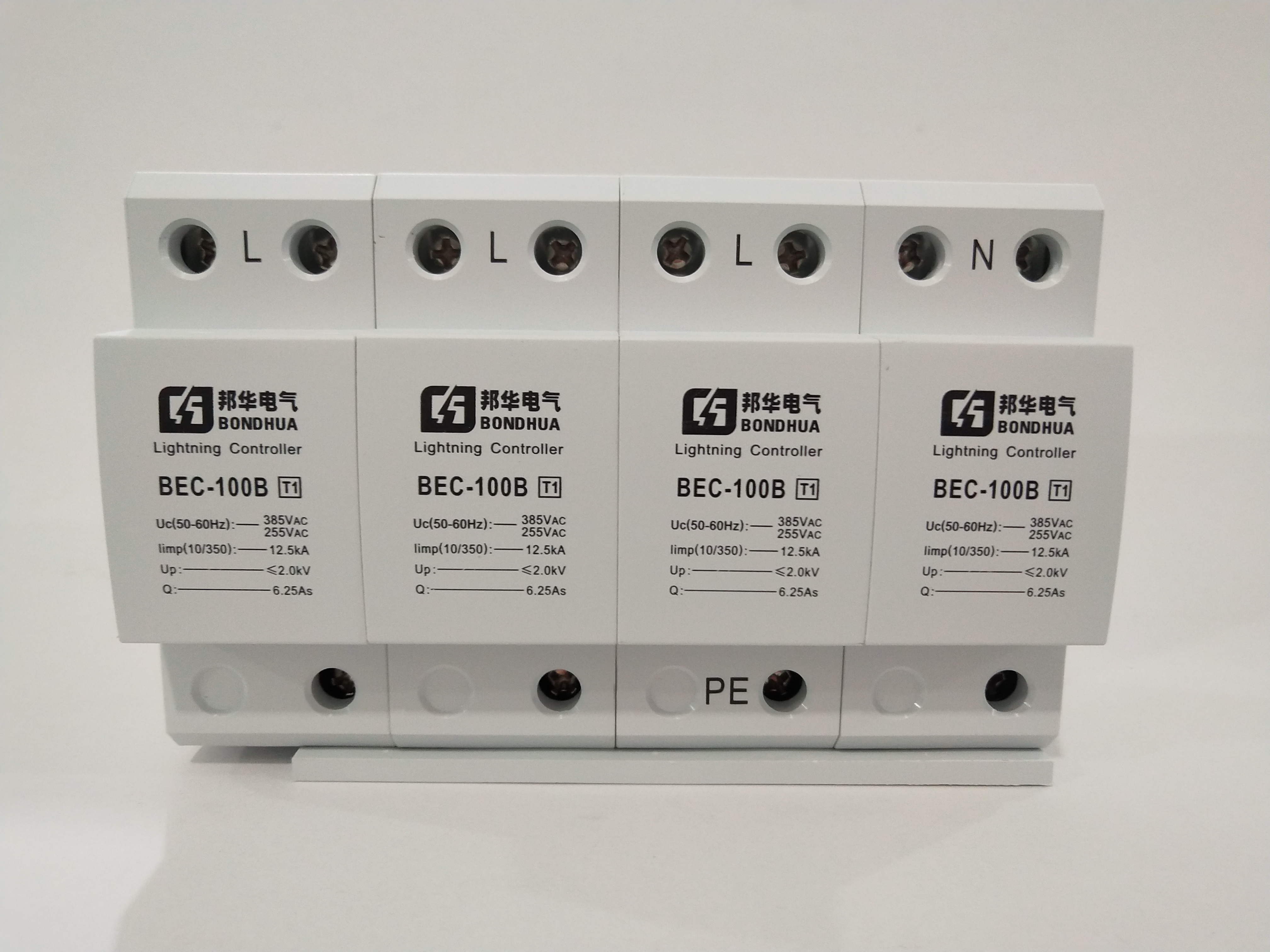

BEC-100B（I級試驗電涌保護器）

技術參數：

標稱放電電流In（kA）：20（8/20μs）

沖擊放電電流Imax（kA）：20（10/350μs）

最大持續工作電壓Uc（V）：385

電壓保護水平Up（kV）：≦2.0

溫度范圍：-40℃~+80℃

遙信功能：可選

老化熱脫口功能：是

外殼：聚酰胺PA6阻燃增強

單模塊尺寸（長×寬×高）：90×34.3×64mm

保護模式：L-PE、N-PE

BEC-80B

技術參數：

標稱放電電流In（kA）：50

最大放電電流Imax（kA）：80（8/20μs）

最大持續工作電壓Uc（V）：385

電壓保護水平Up（kV）：≦2.5

溫度范圍：-40℃~+70℃

外殼：聚酰胺PA6阻燃增強

三相模塊尺寸（長×寬×高）：144×67×92mm

BEC-60B

技術參數：

標稱放電電流In（kA）：40

最大放電電流Imax（kA）：60（8/20μs）

最大持續工作電壓Uc（V）：385

電壓保護水平Up（kV）：≦2.1

溫度范圍：-40℃~+80℃

遙信功能：可選

老化熱脫口功能：是

外殼：聚酰胺PA6阻燃增強

三相模塊尺寸（長×寬×高）：90×72×73mm

保護模式：L-PE、N-PE

BEC-40C

技術參數：

  標稱放電電流In（kA）：20

   最大放電電流Imax（kA）：40（8/20μs）

   最大持續工作電壓Uc（V）：320

   電壓保護水平Up（kV）：≦1.5

   溫度范圍：-40℃~+80℃

   遙信功能：可選

   老化熱脫口功能：是

   外殼：聚酰胺PA6阻燃增強

   三相模塊尺寸（長×寬×高）：90×72×73mm

   保護模式：L-PE、N-PE

BEC-20D

技術參數：

采用標準模塊化設計， 安裝簡單，維護方便

漏電流小，殘壓低， 通流量大，響應速度快

采用溫控保護電路，內置熱保護，短路故障自動脫離裝置

具有工作故障指示，顯示窗綠色為正常，紅色為故障

標稱放電電流In（kA）：10

最大放電電流Imax（kA）：20（8/20μs）

最大持續工作電壓Uc（V）：275

電壓保護水平Up（kV）：≦1.2

溫度范圍：-40℃~+80℃

遙信功能：可

老化熱脫口功能：是

外殼：聚酰胺PA6阻燃增強

三相模塊尺寸（長×寬×高）：90×72×73mm

保護模式：L-PE、N-PE

安裝位置與應用：

用于雷電防護第二級的電源電涌保護器，適合安裝在低壓系統分配電柜，樓層配電箱以及電梯配電箱等。

產品優勢：

      雷電保護智能管理系統是目前國內唯一投入大規模使用的SPD運行管理系統（單一系統超過2000套各種電源和信號SPD）。

系統采用工業級的SCADA數據采集與監控系統，現場數據通過RS485通信到達智能網關服務器，該服務器可以作為子站進行局部監控；子站數據通過Ethernet 高速網絡傳輸至管理中心的監控管理平臺，實現“集中管理、分散控制”的監控構架。

通過對電源SPD的漏電流參數和信號SPD的雷擊沖擊電流參數的準確測量，實現電源SPD和信號SPD劣化過程、使用壽命的實時監測和失效預警，從而實現100%雷電保護的安全性，提高運行維護的智能化，降低防雷保護運行維護的長期成本。

1、電源SPD數據采集器

型號：EPS-DTU-11

主要參數：

報警類型：被動型

測量類型：測量電源SPD的正常運行或劣化失效

輸出方式：ModBus RS485協議信號

安裝方式：35mm DIN導軌

尺寸：90 ×73 × 12mm

2、電源SPD數據采集器

型號：EPS-DTU-02

主要參數：

報警類型：主動型

測量類型：測量電源SPD模塊的漏電流參數，監

視其有效使用壽命，在失效前預警；測量后備保

護裝置的運行狀態及報警；避雷器防雷模塊插拔

狀態監測，對于誤操作報警；本地雷擊計數

輸出方式：ModBus RS485協議信號

安裝方式：35mm DIN導軌

尺寸：90×60×70mm

3、信號SPD數據采集器

型號：EPS-DTU-21

主要參數：

報警類型：主動型

測量類型：測量信號SPD的沖擊電流參數，

監視 其有效使用壽命，在失效前預警；

輸出方式：ModBus RS485協議信號

安裝方式：35mm DIN導軌

尺寸：90×73×12mm

4、智能網關服務器

型號：EPS-SV- 01

主要參數：　

采用工業級32bit高性能處理器，嵌入式

Linux操作系統，內置自主開發的數據采

集和控制系統軟件

3個RS485串口，其中2個可設置為RS232

10/100M網絡自適應，網絡協議TCP/IP協議

波特率：1200~115200bps

功耗：<3W

尺寸：150(L)×100(W) ×30(H)mm

5、無線通信模塊

型號：EPS-TE- 01

主要參數：　

輸入接口類型：RS485

無線通信串口設置：9600~38400bps

通信距離：6dB天線,空闊地方1000米左右

安裝方式：DIN35mm導軌

尺寸：90 ×73×18mm
