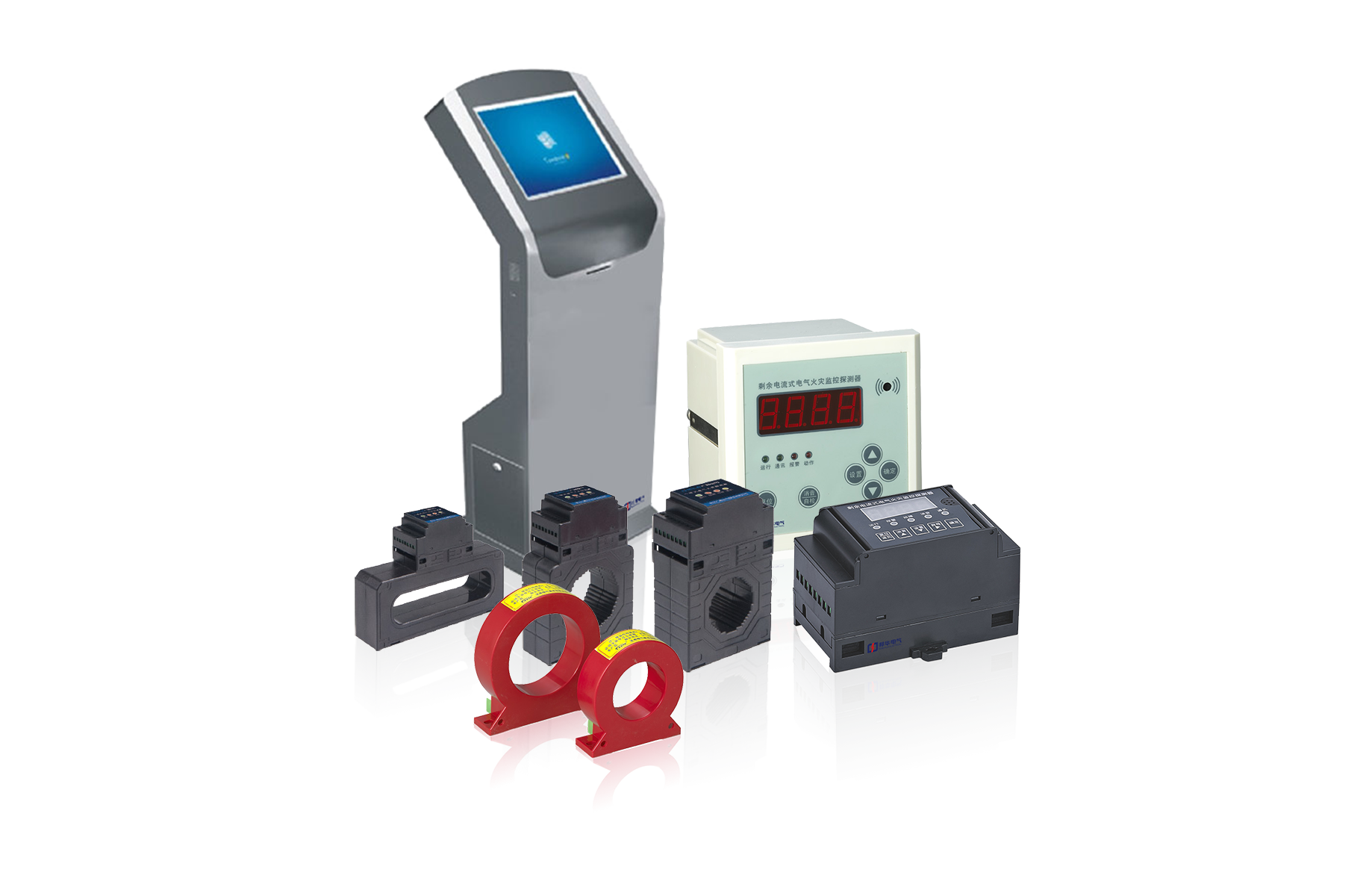

互感器選型參數：

T電氣火災溫度傳感器為護套式100歐姆鉑電阻，，其殼體材料為不銹鋼，電纜材料為聚四氟乙烯0.3 mm2電纜線，測量范圍0~ 140C。

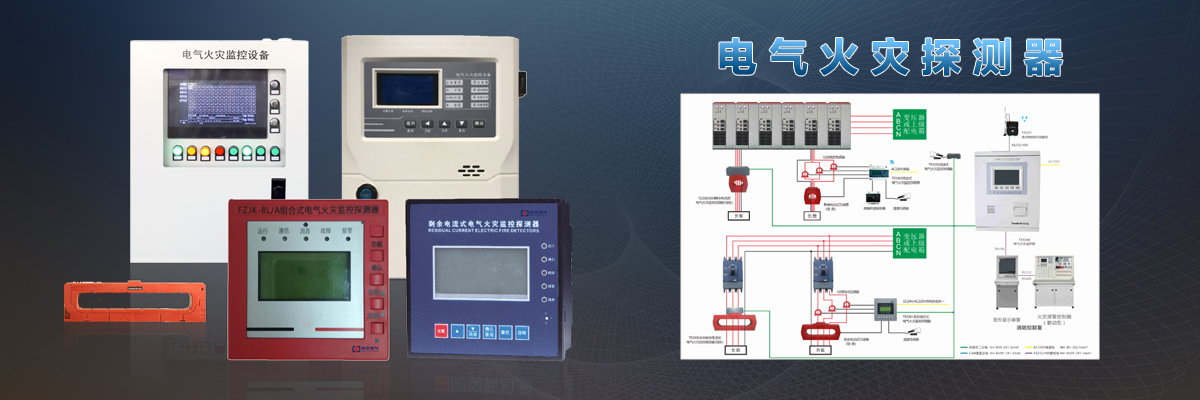

CCT系列電氣火災監控系統的設計說明

1、系統定位

系統定位是:“服務于常規的低壓供電網絡的監控系統”，其應該是一個聯成網的整體裝置，是一個完整的系統。在開始設計工作之前首先應進行系統設計，選擇保護對象和保護對象火災危險等級，以確定受控點總數和具體探測器的數量;根據受控點總數和監控主機設備安裝位置確定電氣火災監控設備的選型，系統綜合布線，完成系統圖。第二步配電系統設計，探測器要安裝在配電箱(柜)內，在綜合考慮箱(柜)內電器開關元件的排布位置及探測器選型后，電氣火災監控系統應與配電箱(柜)的配電系統一起設計。監控探測器和剩余電流式探測器均為超薄型小體積導軌式安裝，可以在配電盤或箱或柜內安裝;如保護等級需要設計選用遙控切斷電源的功能，應選用帶分勵脫扣的斷路器并注明分勵脫扣的電壓值。探測器的安裝布線應與配電盤設計為一體，全面考慮布線規定、位置要求等因素后完成每個配電盤圖紙設計。

2、系統設計、保護對象選擇

1、規范要求

規范中要求應根據建筑物性質和發生火災危險性確定電氣火災監控系統的保護對象。國家標準GB50045《高規》和GB50016《建規》中均對設置場所有明文規定，由于以上兩個規范寫的過于簡單，中國建筑研究院機電院通過全國各大設計院和公安部消防局的多名專家開會制定了:電氣火災監控系統設計導則一一《 電氣火災監控系統的設計方法》。在《方法》中第二章規定了設備場所:(摘錄如下)

2、設置場所

2.1--般規定

2.1.1設置電氣火災監控系統，應根據火災自動報警系統保護對象火災危險性等級確定。

2.1.2一個電氣火災報警探測區域不應超過一-個防火分區。

2.2特級保護對象設置電氣火災監控系統要求:

2.2.1配電室重要的低壓出線回路，宜設置電氣火災探測器。

2.2.2防火區域照明總配電箱進線處應設置電氣火災探測器。

2.2.3電力總配電箱進線處宜設置電氣火災探測器。

2.2.4建筑物內的觀眾廳、會議廳、多功能廳等人員密集場所配電箱進線處應設置電氣火災探測器。

2.2.5建筑物內的歌舞廳、卡拉OK廳(含具有卡拉OK功能的餐廳)、夜總會、錄像廳、放映廳、桑拿浴室、游藝廳(含電子游藝廳)、網吧等歌舞娛樂放映游藝場所的配電箱進線處應設置電氣火災探測器。

2.2.6建筑物內的地下商店(場)的配電箱進線處應設置電氣火災探測器。

2.2.7其他電氣火災危險性大的場所。

2.3-級保護對象設置電氣火災監控系統要求:

2.3.1照明總配電箱(地下車庫除外)進線處應設置電氣火災探測器。

2.3.2 第2.2.4、2.2.5、2.2.6、 2.2.7條規定的場所應設置電氣火災探測器。

2.4二級保護對象設置電氣火災監控系統要求:

2.4.1照明總配電箱進線處宜設置電氣火災探測器。

2.4.2 第2.2.4、2.2.5、 2.2.6、 2.2.7條規定的場所宜設置電氣火災探測器。

2.5學生宿舍、老人福利設施、幼兒園、盲人學校、聾啞學校，照明總配電箱進線處宜設置電氣火災探測器。

2.6國家級文物保護單位的重點磚木或木結構的古建筑，供電回路、配電箱進線處應設置電氣火災探測器。

2.7除高層建筑外的家具城、服裝城、建材城、燈具城等火災危險性大、人員密集場所，照明、電力配電箱進線處宜設置電氣火災報警監控系統。

國家標準GB50116-2008《火災自助報警系統設計規范》的12章，對電氣火災監控探測器的設備部位列表進行了詳細規定。

保護分級

    在國標GB13955《剩余電流動作保護裝置的安裝和運行》中要求，對低壓配電系統采用二級或三級保護，為了對配電系統進行有效監控，在故障發生后準確判斷出故障線路詳細地址并及時發現隱患部位，同時減少因故障停電造成的影響，應根據配電級數的分級和線路發生火災的危險性來確定電氣火災監控系統的保護級數。一般采用兩級，但對低壓配電級數多而危險性大的部位應設第三級保護。第一級保護的電氣火災探測器應設置在低壓配電室低壓開關柜的各支路輸出供電線路上;第二級應設置在配電下一級的分配電柜(或樓層的分總箱柜)各支路輸出供電線路上;第三級應設置在負載配電箱的輸入或輸出端上，根據用戶的經濟及承受能力只設置在輸入端時每路中有一個受控點，而在輸出端上各支路輸出則要有很多受控點。匯總確定探測(受控)總點數

根據以上分級和低壓配電系統的實際情況將各級點數匯總確定探測(受控)總點數。

3、電氣火災監控系統的設置、布線

1、電氣火災監控設備應設置在消防控制室內，或有人24小時職守的場所(如配電室)內。

2、設備的供電應使用消防電源供電。

3、根據以_上放置場所的空間和受控點的數量來選擇設備的類型。

系統布線

監控探測器與擴展箱之間采用CAN總線連接，最遠通訊距離為1000米。CAN總線是有極性的。高電位H紅色，低電位L黑色標識，線采用ZR- _RVS雙絞雙色( 紅黑色)線截面積不小于1.0mm2。擴展箱與電氣火災監控探測器之采用無極性二總線連接，最遠通訊距離為1000米，在低壓配電箱柜內外的總線布線需采用金屬管敷設。系統設計圖

1、確定電氣火災監控設備和探測器并注明安裝位置。標明低壓配電室建筑位置，再標明低壓配電箱柜編號和探測器地址碼范圍量。

2、標明每個配電箱的建筑位置，標出配電箱編號和探測器地址編碼范圍和數量。

布線及安裝:

1.監控主機( CCS)安裝:

1.1.監控主機需安裝于消防控制,采用壁掛式安裝。

1.2.監控設備電源線、報警輸出線:采用ZR-BV電纜，截面積不小于1.5mm口。

1.3.通訊二總線:采用ZR-RVS2*1.5mm電纜,單獨穿金屬管,規格SC15,避開大功率母線排:或采用ZR--RVSP2*1.5mm屏蔽雙絞線沿消防弱電線槽敷設,屏蔽層可靠接地。

1.4.LDHS電氣火災監控設備具有一通道的CAN通訊總線接口，每條CAN總線接口最多可連接32個LDHS/F擴展箱。

2.5單臺CCS/F擴展箱可連接128只電氣火災監控探測器( CCT-F),各探測器間采用“手拉手”連接方式。

2.監控器( CCT)的安裝:

2.1采用35mm標準導軌安裝在配電箱(柜)內。

2.2通訊二總線:無極性，采用ZR- RVS2* 1.5mm電纜。

2.3探測器所監控的配電箱(柜)若需控制斷電時，需供DC24電源。

3.互感器(CCJ)的安裝:

3.1采用35mm標準導軌安裝在配電箱(柜)內。

3.2檢測回路的A相B相C相及中性線N,必須全部通過互感器(四線)。

3.3設備連接線采用ZR-BVS2*1.0線。

3.4互感器( CCJ)安裝在總開關的下口。

4.溫度探測器( T)的安裝:

4.1采用貼近所測設備安裝( 電纜或箱體)。

4.2線路采用2*0.3mm四氟乙稀高溫線纜。
