一、CCT系列電氣火災監控系統介紹

      CCT系列電氣火災監控系統是我公司根據國家制定的最新國家標準《GB14287-2014. 1/2/3》研制開發的電氣火災監控系統。電氣火災監控系統接收電氣火災探測器等現場設備信號，監視、控制、管理線路及設備運行，在被保護電氣線路剩余電流超限、線纜超溫等異常情況發生時發出報警，消防值班人員根據報警信息及時處理異常或故障、消除電氣火災隱患，保護人民的生命安全和財產安全。

二、CCT系列電氣火災監控系統組成

      電氣火災監控系統由CCS電氣火災監控設備、CCT電氣火災監控探測器、CCJ剩余電流互感器及T溫度傳感器組成。系統結構簡單、安裝維護方便。

CCT-F1型電氣火災監控探測器所帶傳感器數量CCJ+T≤2個

CCT-F2型電氣火災監控探測器所帶傳感器數量CCJ+T≤8個

DC24V電源:控制端口不接時無需布此電源線

三、設置電氣火災監控系統的重要性

      電氣火災監控系統，特點在于漏電監控方面屬于先期預報警系統。與傳統火災自動報警系統不同的是，電氣火災監控系統早期報警是為了避免損失，而傳統火災.自動報警系統是為了減少損失。所以，這就是說為什么不管是新建或是改建工程項目，尤其是已經安裝了火災自動報警系統的單位，仍需要安裝電氣火災監控系統的根本原因。此系統具有多功能、高可靠性、適應性廣等特點。廣泛適用于商業、住宅、醫院、學校、交通樞紐港站、辦公樓宇等場合。時刻保護著建筑內各處的電氣設備和線纜，是人民生命安全和財產安全的忠誠衛士。

四、CCT系列電氣火災監控系統產品介紹

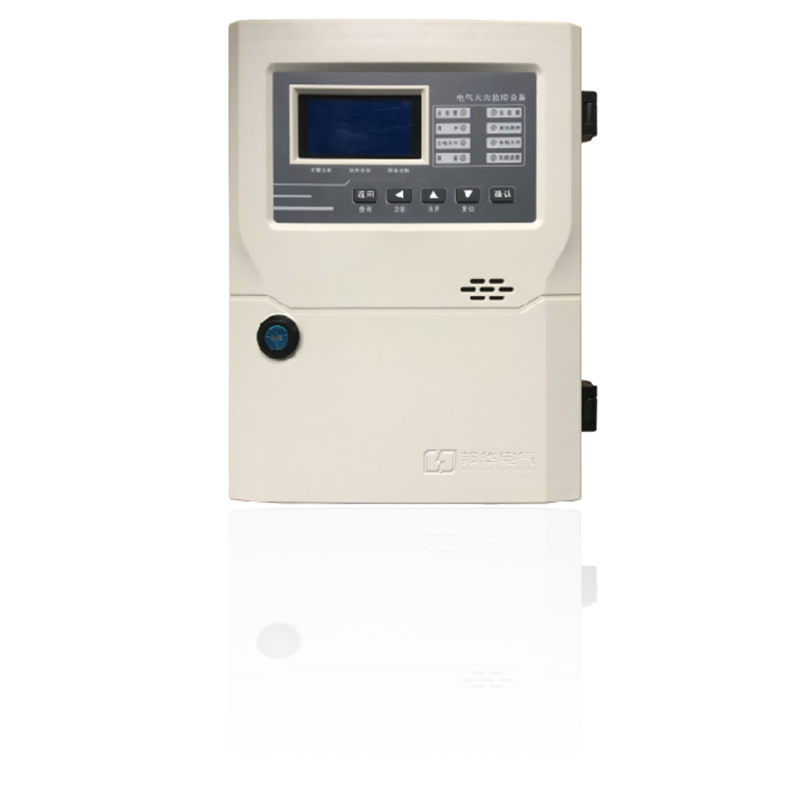

1、CCS電氣火災監控設備

      CCS型電氣火災監控設備,是我公司最新研制的智能化監控設備，采用先進的總線傳輸技術，與我公司生產的CCT系列電氣火災監控探測器、剩余電流互感器、溫度傳感器組成一個穩定可靠的電氣火災監控系統。本電氣火災監控設備滿足GB14287.1-2014《電氣火災監控系統第1部分:電氣火災監控設備》的具體要求。

●CCS型電氣火災監控設備采用穩定、可靠的嵌入式控制部件及DCS的設計方式，具有實時監控、報警、自檢、存儲及報警輸出控制功能于一體，保證系統長時間正常運行。

●CCS型電氣火災監控設備，內置二總線、CAN總線通訊接口，特別適合于消.防、自動控制等工業領域，具有布線靈活、通訊穩定、抗干擾性能高等特點。

●使用8時16bit彩色TFT液晶觸摸屏作為顯示的主要部件，集監控顯示和操作為一身。人機界面友好、多窗口顯示、互不影響和覆蓋、操作簡單。

●電氣火災監控設備主要顯示界面主要包括:主監控界面、火警顯示界面、故障顯示界面、歷史記錄查詢界面和數據設置界面等。

●可用密碼設定對設備的操作權限。用戶根據其操作權限實現對系統的管理與操作，管理員可以對剩余電流的報警閾值，溫度報警閾值進行設置，可以添加刪除監控節點，添加刪除用戶，查詢或打印報警記錄，歷史操作記錄，狀態改變記錄，設置選擇性區域保護功能。

●支持備電功能，自動實現主備電的切換，具有電池充放電智能管理功能。

產品參數：

產品型號：CCS

工作電壓：AC 187V- 242V 50Hz

備用電源：2節DC12V/7 Ah膠體密封鉛酸蓄電池，斷電后可工作4小時

聯動功能：與火災報警系統通訊聯動：

液晶屏規格：8英寸彩色液晶顯示觸摸屏

系統容量：主機自帶一條通訊回路(單條回路可帶128個地址點)，可通過智能分配器擴展至16條通訊回路。即16*128點位

通訊總線：采用無極性二總線通訊ZR- RVSP2*1.5mm2

通訊距離：≤1000米( 可通過中繼器延長通訊距離)

通訊總線電壓：DC17V- -28V

通訊總線電流：<300mA

漏電報警值范圍：30- 1000mA

溫度報警值范圍：55- 140C

打印機：微型熱敏打印機

使用環境：-20C ~+70C, 相對濕度≤95%RH， 海拔高度≤4500米

外形尺寸：寬*高*厚: 430mm* 550mm* 150mm

防護等級：IP30

安裝方式：壁掛式安裝

端子定義及布線要求:

★A、B 485通訊端口(可連接圖形顯示裝置)

★CL2、CH2預留，未定義端口

★IN1、GND預留，未定義端口

★COM1、ON1預留，未定義端口.

★COM2、ON2報警無源輸出接點

★CH、CL CAN總線接口(各擴展箱之間連接通訊端子)，應采用ZR-RVSP2*1.5mm2阻燃屏蔽雙絞線，電壓等級不低于250V，回路導線總電阻<500，否則應考慮增大導線截面積，或加裝總線中繼器。

★TC+、TC-通訊二總線端子，連接探測器的通訊總線，宜采用ZR-RVS2*1.5mm2雙色雙絞線單獨穿管敷設;或采用ZR- RVSP2*1.5mm2阻燃屏蔽雙絞線沿消防線槽布線，屏蔽層可靠接地，耐壓等級不低于交流250V,回路導線總電阻<500,否則應考慮增大導線截面積，或加裝總線中繼器。

★COM、NO預留，未定義端口

★24+.24-電氣火災監控探測器工作電源,宜選用截面積大于1.5mm2的阻燃BV電纜(ZR-BV2*1.5mm2) ' 耐壓≥250V。使用雙色線以區分DC24V極性,且回路導線總壓降≤3V'否則應考慮增大導線截面積。

★電氣火災監控設備機箱內所有端子的配線均要求使用壓線端子或掛錫后接入。

★電氣井內的布線要求:通訊總線敷設在電氣豎井內應單獨穿金屬管，且避開大功率母線排，不同電壓等級的線纜嚴禁同管布線。
