概述：

      GL8100電氣火災監控系統由電氣火災監控探測器、剩余電流互感器、溫度傳感器及監控主機、通信服務器等組成，用于在線實時監測漏電、溫度、等信號，當 采集數據超過設定值時，發出報警信號，提醒工作人員及時檢查線路，盡早排除故障隱患。

　　本系統設計參照國家標準GB14287.1-2014《電氣火災監控系統 第1部分 電氣火災監控設備》、GB14287.2-2014《電氣火災監控系統 第2部分 剩余電流式電氣火災監控探測器》、GB14287.3-2014《電氣火災監控系統 第3部分 測溫式電氣火災監控探測器》。

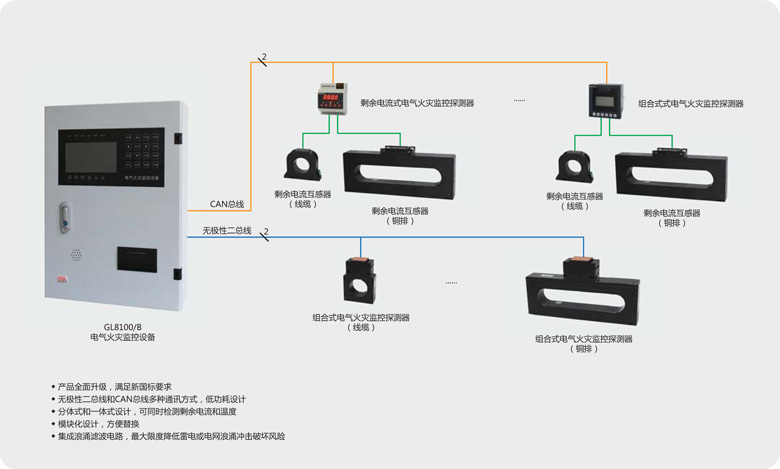

電氣火災監控系統拓撲圖：

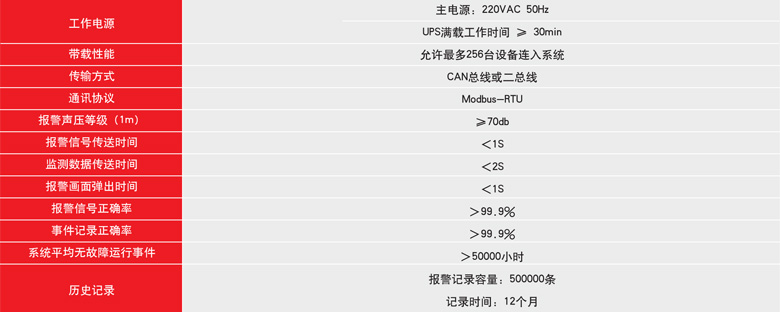

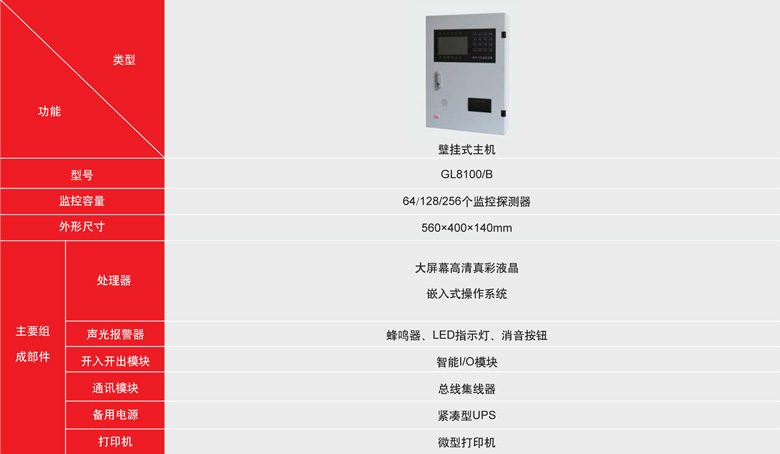

技術參數：

電氣火災監控系統設計說明:

1.根據《高層民用建筑設計防火規范》-6850045-95及 《電氣火災監控系統》-6814287-2005的要求。本工程設置電氣火災系統。參照GLFA系統設計。

2.電氣火災監控系統在各區域根據配電系統的特性和用途設置安裝監控模塊。負責監視棚應區域配電系統的剩余電流及線統溫度，監控模塊之間采用CAN總線或二總線專用通訊網絡連接。每條線纜連接模塊數不超過64臺。

3.所有普通照明配電箱。應急照明配電箱，非消防動力配電箱設剩余電流及線纜和箱體溫度檢測。

4.電氣火災監控系統璧掛式主機安裝在消防控制室。

5.電氣火災監控模塊安裝在配電箱內或專用模塊箱內。

6.模塊間采用串聯，導線采用NH-PVSP 2*1 .5和NH- -RVSP 2.5,沿弱電線槽或敷設SC20的管至監控點。
