電氣火災監控系統設置規定

(1)根據《GB50116-2008火災自動報警系統設計規范》的規定，火災自動報警系統的保護對象應根據其使用性質?；馂奈ｋU性.疏散和撲救難度等分為特級、一級。 二級和三級。保護對象分級為特級的民用建筑，應采用全面保護方式進行保護，保護對象分級為一級的民用建筑。應采用總體保護方式進行保護:保護對象分級為二級的民用建筑，宜采用區域保護方式進行保護。保護對象分級規定如下:

一級

居住建筑：十九層及以上的居住建筑；

建筑高度不超過100m的高層的公共建筑：一類建筑；

建筑高度不超過24m的民用建筑及建筑高度超過24m的單層公共建筑；

1. 200床及以上的病房樓，每層建筑面積1000m2及以上的門診樓。療養院、老年人建筑。兒童活動場所；

2.任一層建筑面積超過3000m?或總建筑面積大于6000m2的商店，展覽建筑，旅館、財貿金融建筑、辦公樓、教學樓、實驗樓；

3.圖書、文物珍藏庫(館) .藏書超過10萬冊的圖書館、書庫，重要的檔案庫(館) ；

4.超過3000座位的體育館；

5.重要的科研樓；

6.省級及以上(含計劃單列市)廠播電枧建筑、郵政樓、電信樓、電力調度樓、防災指揮調度樓;

7.設有大中型電子信息系統機房，記錄介質庫，特殊貴重或火災危險性大的機器。儀表，儀器設備室。貴重物品庫房的建筑；

8.重點文物保護場所;

9.大型及以上影劇院，會堂、禮堂；

10.特大型、大型鐵路旅客車站。航站樓、- 級和二級汽車客運站，港口客運站；

工業建筑：

1.甲，乙類廠房；

2.甲，乙類庫房；

3.占地面積或總建筑面積超過000m2的丙類庫房，占地面積超過500m”或總建筑面積超過 100m的卷煙庫房；

4.總建筑面積超100m2的地下兩、丁類房及庫房；

5.任一層建筑面積大于1500m2或總面積大3000m2的制鞋、制衣，玩具廠房；

地下民用建筑：

1.城市軌道交通地下車站和區間隧道、長度超過1000m的城市地下通道(隧道) ；

2.地下或半地下影劇院、禮堂；

3.建筑面積超過100m的地下或半地下商場。醫院、旅館.展廳及其他公共場所；

4.重要的實驗室，圖書、資料.檔案庫；

二級

居住建筑：十層至十八層的居住建筑；

建筑高度不超過100m的高層公共建筑：二類建筑；

建筑高度不超過24m的公共建筑：

1.任一層建筑面積超過000m2但不超3000m2或總面積不超過600m?的商店，展覽建筑，旅館。財貿金融建筑，辦公樓、教學樓.實驗樓；

2.市縣級廣播電視建筑、郵政樓.電信樓、電力調度樓、防災指揮調度樓；

3.中型及以下影劇院；

4.設置在地上四層及以上的歌舞娛樂放映游藝場所；

5.圖書館、書庫、檔案庫(館)；

6.中型鐵路旅客車站，三級和四級汽車客運站、港口客運站、城市軌道交通地面和地上高架車站；

7. 200床以下的病房樓，每層建筑面1000m以下的門診樓，療養院，老年人建筑，兒童活動場所；

工業建筑：

1.丙類廠房；

2.建筑面積大于50m2但不超過1000m?的丙類庫房；

3.總建筑面積大于50m2但不超過1000m2的地下丙、丁類房及庫房；

地下公共建筑：

1.長度超過500m的城市地下通道(隧道)；

2.建筑面積超過500m2但不超過1000m2的地下或半地下商店、醫院、旅館、展廳及其他公共場所；

3.地下或半地下歌舞娛樂放映游藝場所；

三級

居住建筑：十層以下的居住建筑；

建筑高度不超過24m的公共建筑：-級和二級保護以外的公共建筑；

注:

1.一類建筑、二類建筑的劃分，應符合現行國家標準《(GB50045高層民用建筑設計防火規范》的規定:

2. 工業廠房.倉庫的火災危險性分類.應符合現行國家標準《GB50016建筑設計防火規范》 的規定:

3.本表未列出的建筑的等級可按同類建筑的類比原則確定。

(2)《(GB50116-2008火災自 動報警系統設計規范》還規定了剩余電流式電氣火災監控探測器的設置部位。剩余電流式電氣火災監控探測器的設置應以低壓配電系統末端探測為基本原則，宜設置在配電柜進線或出線端。在供電末端負載和漏電流很小，且其上-級的負載條件和正常泄漏電流仍符合設置剩余電流式電氣火災探測器時，可以在其上一級供電處設置。

快速選型參數：

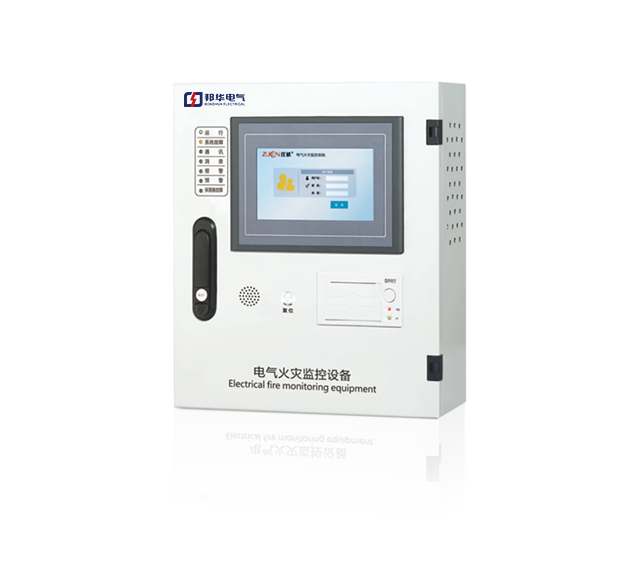

電氣火災監控設備

GL8100B-C1        1路總線(CAN或二總線)，監控64點，壁掛式

GL8100/B-C2    2路總線(CAN或二總線)，監控126點，壁掛式

GL8100/B-C4        4路總線(CAN),監控256點，壁掛式

電氣火災監控探測器(經濟型)

GLFAD       1路漏電、0-4路溫度、1路通訊(CAN).LED顯示.導軌式

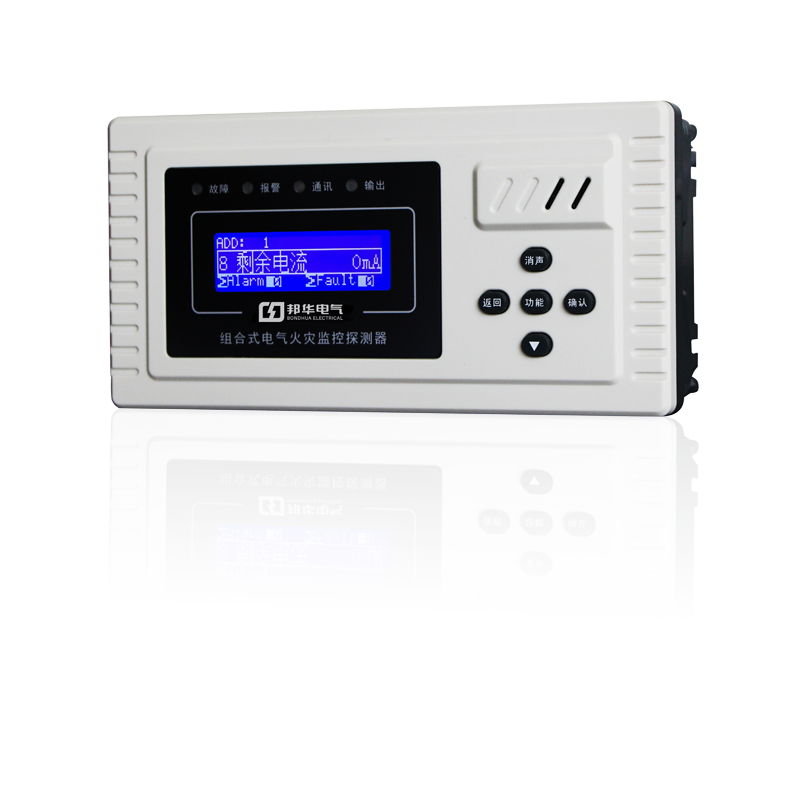

電氣火災監控探測器

GLFAD-E1         1路漏電0~4路溫度、1路通訊(CAN),LED顯示，導軌式

GLFAD-E4         4路漏電，0~4路溫度、1路通訊(CAN).LED顯示導軌式

GLFAD-E8         8路漏電，0~4路溫度,1路通訊(CAN)、LED顯示，導軌式

GLFAD-C1        1路漏電，0~4路溫度，1路通訊(CAN).LCO顯示，面板式

GLFAD-C4        4路漏電.0-4路溫度，1路通訊(CAN).LCD顯示，面板式

GLFAD-C8        8路漏電.0-4路溫度，1路通訊(CAN).LCO顯示面板式

GLFAD-C12      12路漏電0~4路溫度，1路通訊(CAN),LCD顯示，面板式

GLFAD-C16      16路漏電、1路通訊(CAN).LCD顯示面板式

電氣火災監控探測器(一體式)

GLFAT-100         100A.1路漏電0~4路溫度，1路通訊(二總線)。內徑φ45mm.圓形

GLFAT-250         250A.1路漏電.0~4路溫度，1路通訊(二總線).內徑φ65mm.圓形

GLFAT-400         400A.1路漏電.0~4路溫度，1路通訊(二總線).內徑φ80mm.圓形

GLFAT-630         630A.1路漏電.0~4路溫度，1路通訊(二總線).內徑φ105mm.圓形

GLFAT-800         800A.  1路漏電.0~4路溫度，1路通訊(二總線)、內徑φ125mm.圓形

GLFAT-100F      100A.1路漏電.0~4路溫度，1路通訊(二總線)，內徑128x32mm.方形

GLFAT-250F      250A.路漏電.04路溫度，1路通訊(二總線).內徑150x38mm.方形

GLFAT-400F      400A.1路漏電.0~4路溫度，1路通訊(二總線).內徑210x45mm.方

GLFAT-630F      630A.1路漏電.04路溫度，1路通訊(二總線).內徑250x50mm.方

GLFAT-1000F      1000A.1路漏電.0-4路溫度，1路通訊(二總線).內徑325x60mm.方形

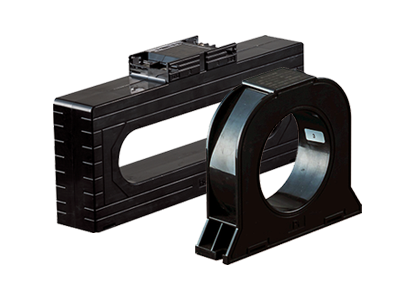

剩余電流互感器

LT-100A            0~100A.內徑φ45mm.圓形

LT-250A            0-250A.內徑φ65mm.圓形

LT-400A            0-400A.內徑φ80m圓形

LT-630A            0-630A.內徑φ10mm.圓形

LT-1000A          0~1000內徑中150mm,圓形

LTF-100A          0~100A.內徑100x25mm.方形

LTF-250A          0~250A.內徑140x35mm.方形

LTF-400A          0~400A.內徑180x35mm.方形

LTF-630A          0-630A.內徑220x45mm.方形

LTF-800A          0-800A.內徑260x45mm.方形

LTF-1000A        0-100A.內徑300x45mm.方形

LTF-2000A        0-2000A.內徑400x45mm.方形

LTF-4000A        0~4000A.內徑500x45mm.方形

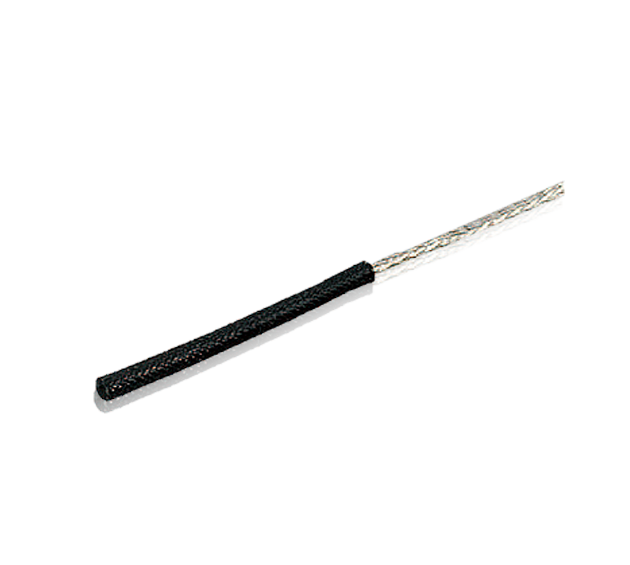

溫度傳感器 NTC      0~150'c
